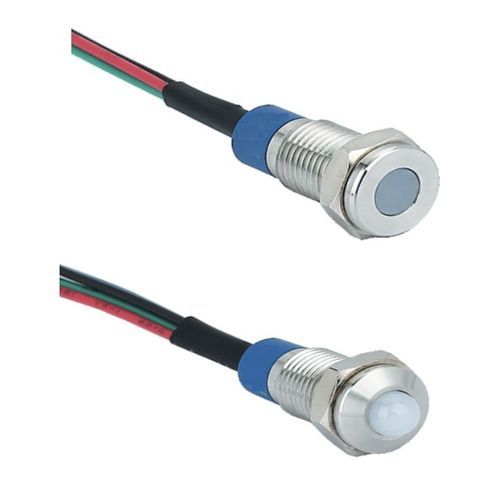

LED-Leuchtmelder SVEM8 series

für SchalttafeleinbauselbstverlöschendIK06

Vorstellung
Die SVEM8 Tri-LED Kontrollleuchten mit Metallgehäuse bieten hohe Leuchtstärke und lange Lebensdauer. Sie zeigen Zustandsänderungen eines Stromkreises an und eignen sich zur Montage an Bedienpulten oder Schaltschranktüren.

Eigenschaften

• Elektrisch: Versorgung 24 V DC mit erforderlicher Polarität. Die Leuchte ist mit 4 Leitungen ausgestattet: 1 gemeinsamer Leiter = Kathode (-) und 3 Leiter zur Versorgung jeder LED = Anode (+). Die Isolierfarbe entspricht der LED-Farbe, die sie versorgt.
• LED: 3 LEDs (blau, rot und grün). Verbrauch < 20 mA.
• Mechanisch: Ausschnitt Ø8 mm, maximale Plattendicke 6 mm. Gehäuse aus schwarz eloxiertem Messing oder vernickeltem Messing. Sockel aus PA-Spritzguss, selbstverlöschend UL94-VO. Kopfform: gewölbt oder flach. Schutzart IP67. IK06 (für flache Ausführungen SVEM22-P). Leitungsabgang: Litzenlänge 15 cm. Befestigung mit Metallmutter. Mit Dichtung geliefert.

Funktionen

• Visuelle Anzeige elektrischer Zustände über LEDs (Zustandsanzeige, Alarme, Überwachung etc.).

Vorteile

• Hohe Leuchtstärke dank leistungsfähiger LEDs.
• Abdichtung (IP67) geeignet für Außenanwendungen oder feuchte Umgebungen.
• Lange Lebensdauer: LEDs mit Mindestlebensdauer von 40.000 Stunden.
• Robustheit: vandalismussicheres Metallgehäuse.

Varianten und Bestellcodes
SVEM8-B-BF-24RGB | Gehäuse: schwarz eloxiertes Messing | Kopf: gewölbt | instock
SVEM8-P-BF-24RGB | Gehäuse: schwarz eloxiertes Messing | Kopf: flach | instock
SVEM8-B-NF-24RGB | Gehäuse: vernickeltes Messing | Kopf: gewölbt | instock
SVEM8-P-NF-24RGB | Gehäuse: vernickeltes Messing | Kopf: flach | instock

Ressourcen
Dokumente verfügbar (Präsentation, Produktblatt, technische Datenblatt).

Technische Daten

• Versorgung: 24 V DC (Polarität erforderlich).
• Anschluss: 4 Leitungen (1 gemeinsamer Kathode -, 3 Anoden + für jede LED).
• LED-Farben: rot, grün, blau.
• Verbrauch: < 20 mA.
• Ausschnitt: Ø 8 mm, maximale Plattendicke 6 mm.
• Materialien: Gehäuse in schwarz eloxiertem Messing oder vernickeltem Messing; Sockel in PA UL94-VO Kunststoff.
• Kopfformen: gewölbt oder flach.
• Schutzart: IP67.
• Schlagfestigkeit: IK06 (flache Ausführungen SVEM22-P angegeben).
• Leitungsänge: 15 cm (Ausgang als Litzen).
• Befestigung: Metallmutter + Dichtung geliefert.
• LED-Lebensdauer: ≥ 40.000 Stunden.
• Konformitäten: CE, RoHS, REACH. Anwendbare Norm: EN61547-2000.
