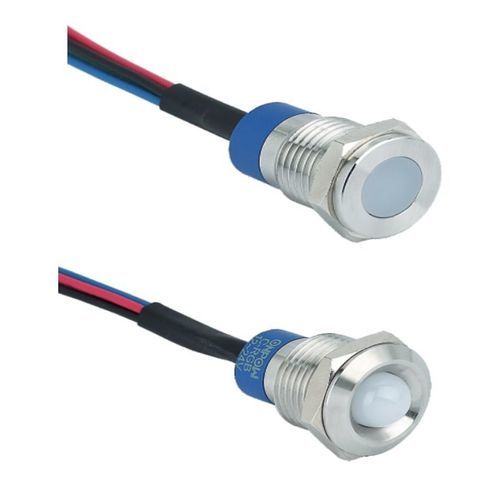

LED-Leuchtmelder SVEM12 TRI LED

für SchalttafeleinbauwetterbeständigIP67

Zusammenfassung SVEM12 TRI LED-Anzeigen in Rot, Grün und Blau, mit vandalismussicherem Metallgehäuse, für 24 V DC Versorgung. Dienen zur Anzeige von Schaltzuständen in elektrischen Schaltungen.

Eigenschaften

• Elektrisch: Versorgung 24 V DC mit erforderlicher Polarität. 4-adrige Verdrahtung: 1 gemeinsamer Leiter = Kathode (-) und 3 Leiter zur Versorgung jeder LED = Anode (+); die Isolierfarbe entspricht der Farbe der jeweiligen LED.
• LED: Ausgestattet mit 3 LEDs (blau, rot, grün). Verbrauch < 20 mA.
• Mechanisch: Einbauloch Ø12 mm, maximale Plattenstärke 6 mm. Gehäuse aus schwarz eloxiertem Messing oder vernickeltem Messing. Kunststoffsockel PA selbstverlöschend UL94-VO. Gewölbter oder flacher Kopf. Schutzart IP67; mechanischer Schutz IK06 (je nach Ausführung). Kabelausgang Länge 15 cm. Befestigung mit Metallmutter; geliefert mit Dichtungsring.

Funktionen

• LED-Anzeige zur Signalisierung eines elektrischen Zustands, geeignet für Einbau in Bedienpulte oder Türen von Schaltschränken.

Vorteile

• Hohe Leuchtkraft (Hochleistungs-LEDs).
• Dichtigkeit (IP67) ermöglicht Außeninstallation.
• Lange Lebensdauer der LEDs (≥ 40 000 Stunden).
• Robustes metallisches Gehäuse (vandalismussicher).

Varianten und Bestellcodes Code | Gehäusematerial | Kopfform | Lagerstatus
SVEM12-B-BF-24RGB | Schwarz eloxiertes Messing | Gewölbt | instock
SVEM12-P-BF-24RGB | Schwarz eloxiertes Messing | Flach | instock
SVEM12-B-NF-24RGB | Vernickeltes Messing | Gewölbt | instock
SVEM12-P-NF-24RGB | Vernickeltes Messing | Flach | instock

Ressourcen Produktpräsentation und Datenblatt als PDF verfügbar (Produktblätter und kommerzielle Präsentation).

Technische Daten

• Modell: SVEM12 TRI LED
• Ausschnitt im Schalttafel: Ø12 mm
• Versorgung: 24 V DC (Polarität erforderlich)
• Verbrauch: < 20 mA
• Verdrahtung: 4 Leiter (1 gemeinsame Kathode, 3 farbige Anoden)
• LED: rot, grün, blau
• Materialien: Gehäuse aus schwarz eloxiertem Messing oder vernickeltem Messing; Sockel PA UL94-VO
• Kopf: gewölbt oder flach
• Schutzart: IP67; mechanischer Schutz IK06 (je nach Ausführung)
• Maximale Plattenstärke: 6 mm
• Kabellänge: 15 cm
• LED-Lebensdauer: ≥ 40 000 Stunden
• Konformitäten: CE, RoHS, REACH
• Genannte Norm: EN61547-2000
