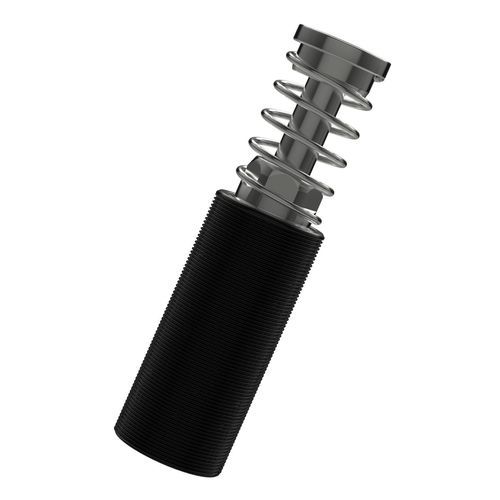

Stoßdämpfer KL

Flüssigkeithydraulischmechanisch

Kurzbeschreibung
Der KL-Typ von LEBEN ist ein hydraulischer Industriestoßdämpfer mit mechanischer Feder-Rückstellung (COMPENSER®), ausgelegt für den leichten Maschinenbau und kompakte Einbausituationen. Die KL-Serie verfügt über eine geringe Rückstellkraft der Feder, geeignet für langsame Anfahrten im Kriechgang, sowie eine sehr kurze Bauform mit hoher Knicksicherheit.

Anwendungen

• Absturzsicherung für Hubwagen bei unkontrolliertem Absinken
• Notanschlag für Linearachsen bei Antriebsfehler oder Bremsversagen
• Sicherheitsdämpfer für Hubtische, Hubeinheiten und Hebevorrichtungen
• Stoßdämpfung für Regalbediengeräte und Hubwerks-Endlagen
• Absturzsicherung für Lastaufnahmemittel in Lager- und Fördertechnik
• Schutz von Rahmen, Führungen und Hubmechanik vor harten Aufschlägen
• Vertikaler Endanschlag für Lifte und Senkstationen; Notpuffer für vertikale Achsen bei begrenztem Einbauraum

Aufbau & Funktion
Die Kolbenstange fährt zusammen mit dem Kolben in den Druckraum ein. Das Dämpfmedium strömt dabei durch die Steuernuten im Außenrohr über den Kolben in den Volumenausgleichsraum. Die Rückholfeder wird gespannt und drückt nach dem Aufprall die Kolbenstange wieder in die Ausgangslage, während das Dämpfmedium in den Druckraum zurückfließt. Der KL-Typ verwendet das niedrigviskose Dämpfmedium COMPENSOL® und die mechanische Rückstellung COMPENSER®.

Bezeichnungen

• 1 Prallkappe
• 2 Kolbenstange
• 3 Rückholfeder
• 4 Führung
• 5 Volumenausgleichsraum
• 6 Kolben
• 7 Druckraum
• 8 Außenrohr mit Steuernuten
• 9 Rohrverschluss

Zubehör / Sonderausführungen

• Spezifische Werkstoffe, z. B. Edelstahl für stark korrosive Umgebungen oder die Lebensmittelindustrie
• Hochwertiger Korrosionsschutz nach DIN EN ISO 12944 bis Korrosivitätskategorie C5M
• Sonder-Befestigungselemente (z. B. Gewinde) nach gewünschter Kunden-Geometrie
• Sonder-Prallkappe auf Anfrage für spezielle Anwendungen

Technische Spezifikationen

• Produktbezeichnung: KL-Typ (Kleindämpfer)
• Produkttyp: Hydraulischer Industriestoßdämpfer mit mechanischer Feder-Rückstellung (COMPENSER®)
• Bevorzugte Einbaulage: vertikal (andere Einbaulagen auf Anfrage)
• Geringe Rückstellkraft
• Sehr kurze Bauform
• Hohe Knicksicherheit
• Oberfläche: Gehäuse verzinkt (Standard) oder lackiert; Kolbenstange hartverchromt (Standard)
• Dämpfmedium: COMPENSOL® (niedrigviskos)
• Befestigung: Flanschbefestigung (vorne/rückseite), Fußbefestigung oder Verschraubung per Kontermutter
• Reaktionskraft: wahlweise konstant über den gesamten Hub oder ansteigend im vorderen Hubbereich
• Sehr kurze Aktivierungszeit nach Aufprall
• Temperaturbereich: -25 bis +80 °C
• Energieumsetzung bis 20 kNm
