Steuerungsschaltschrank B80-8009-A

bodenstehendStandIndustrie

Überblick

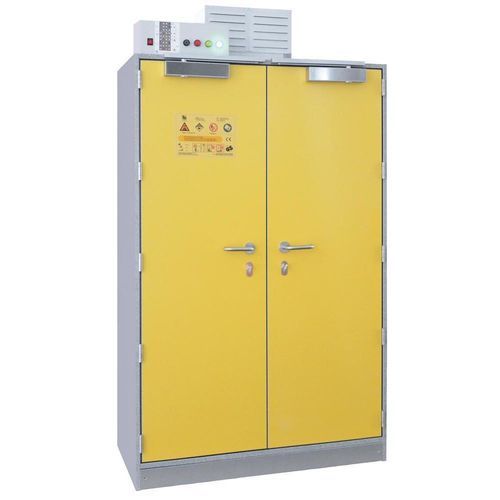

Der SiS Li‑Ion 90 Safe Pro Schrank von LaCont ist eine GS‑zertifizierte Lösung zur aktiven und passiven Lagerung von Lithium‑Ionen‑Batterien und verbindet 90 Minuten Brandschutz mit überwachten Ladeoptionen. Auditgrundlage EK5 / AK4 22‑01 und bestandener Realbrandtest. Der Schrank verfügt über mechanische Lüftung, Rauchdetektion, optische/akustische Melder und Notstromabschaltung. Optionale aktive Löschsysteme und Fernalarm‑Module sind verfügbar.

Hauptmerkmale

• Pro‑Modell für aktive und passive Lagerung mit GS‑Zertifikat (Audit EK5 / AK4 22‑01) und bestandenem Realbrandtest.
• 90 Minuten Feuerwiderstand (extern: DIN EN 14470‑1; intern: DIN EN 1363‑2).
• Rauchdichte Konstruktion und umlaufende Dichtungen, die bei Hitze aufschäumen.
• Dauerhaft selbstschließende Doppeltüren, langlebig geprüft (DIN EN 16121 / EN 16122).
• Aus nicht brennbaren Baustoffen mit Schutzbeschichtung; Türen optional in hochsichtbarer Farbe.
• Integrierte mechanische Lüftung zur Wärmeableitung beim Laden; bei Brand automatische Abschaltung.
• Optische und akustische Statusanzeigen, Rauchmelder und vollständige Abschaltung der Stromversorgung im Notfall.
• Steuereinheit mit potentialfreiem Kontakt zur externen Signalübertragung und vorkonfektionierter Kabelführung für Kunden‑Brandmelder.
• Optionaler integrierter Aerosol‑Löschgenerator (automatische Aktivierung bei kritischer Temperatur) sowie aktive Löschsysteme.
• Sockel mit 100 mm Durchfahrtshöhe (Gabelstapler/Hubwagen) und abnehmbarer Sockelblende.
• Integrierte Auffangwanne (5 L) nach AwSV zur Aufnahme von austretenden Flüssigkeiten bei Zellenbeschädigung.
• Überspannungsschutz inklusive; Netzspannung 230 V oder 400 V.

Produktinformationen / Ausstattung
Modellbezeichnung: SiS Li‑Ion 90 Safe Pro
Feuerwiderstandsklasse: 90 Minuten (intern EN 1363‑2 / extern EN 14470‑1)
Zertifizierung: GS (MPA Dresden), Auditbasis EK5 / AK4 22‑01
Empfohlene maximale Ladeenergie: 12 kWh (Standardbatterien)
Ladepunkte: konfigurierbar 0 / 2 / 4
Max. Ladeleistung pro Schrank: 3,5 kW (230 V) / 10,5 kW (400 V)
Integrierte mechanische Lüftung: ja (abschaltbar bei Brand)
Selbstschließende Türen: ja, abschließbar mit Profilzylinder
Regalierung: 4 Gitterböden, höhenverstellbar, 75 kg pro Ebene
Sockelhöhe: 100 mm, abnehmbare Blende
Auffangwanne: 5 L (AwSV konform)
Überspannungsschutz: inklusive
Steuerung und Detektion: Standard‑Steuereinheit, Rauchmelder, optische & akustische Anzeigen, potentialfreier Kontakt

Steuereinheit und elektrische / Überwachungsfunktionen

• Steuereinheit mit Netzschalter, visueller Statusanzeige (normal / Fehler / Alarm) und Rauchdetektion.
• Bei Brand-/Rauchdetektion löst das System visuelle und akustische Alarme aus und schaltet simultan Stromversorgung und Lüftung ab.
• Potentialfreier Kontakt zur externen Signalübertragung (z. B. Leitstelle) und Kabelvorbereitung für Anschluss an die Brandmeldeanlage des Kunden.
• Optionales GSM‑Modul für Fernüberwachung und Alarmmeldung.
• Netzleistenoption: Jede Gitterebene kann mit einer Netzleiste (10 geerdete Steckdosen pro Leiste) bestückt werden; Ausführungen ohne Netzleisten verfügbar (230 V).
• 230 V einphasig (16 A) mit Steckdosen: max. Gesamtleistung 3,5 kW (max. 2 kW pro Netzleiste).
• 400 V dreiphasig (3 x 16 A): bis zu 10,5 kW (max. 3,5 kW pro Netzleiste; Verteilungsregeln beachten).

Optionale Ausstattung

• Integrierter Aerosol‑Löschgenerator (automatische Aktivierung bei kritischer Temperatur).
• Aktive Löschsysteme (optional, je nach Konfiguration).
• GSM‑Modul für Alarmversand und Fernüberwachung.

Schutzziele

• Schutz der gelagerten Batterien vor Brand von außen.
• Verhinderung der Ausbreitung von Rauch und Feuer aus dem Schrank in die Umgebung.
• Minimierung des Risikos für Personen durch Freisetzung explosiver oder toxischer Gase.
• Meldung kritischer Zustände und Bereitstellung von Schnittstellen zu vorhandenen Brandschutzsystemen.

Eigenschaften / Technische Spezifikationen

• Modell: SiS Li‑Ion 90 Safe Pro
• Feuerwiderstand: 90 min extern (DIN EN 14470‑1) / 90 min intern (DIN EN 1363‑2)
• Zertifizierung: GS (MPA Dresden), Audit EK5 / AK4 22‑01
• Empfohlene max. Ladeenergie: 12 kWh (Standardbatterien)
• Ladepunkte: 0 / 2 / 4 (konfigurierbar)
• Max. Ladeleistung: 3,5 kW (230 V) / 10,5 kW (400 V)
• Lüftung: integrierte mechanische Lüftung, automatische Abschaltung bei Brand
• Türen: Doppeltür, dauerhaft selbstschließend, abschließbar (Profilzylinder)
• Regalierung: 4 Gitterböden, verstellbar, 75 kg pro Ebene
• Auffangwanne: 5 L integriert (AwSV konform)
• Sockel: 100 mm Durchfahrtshöhe, abnehmbares Panel (Gabelstapler/Hubwagenzugang)
• Überspannungsschutz: inklusive
• Steuerung/Detektion: Standard‑Steuereinheit, Rauchmelder, optische & akustische Anzeigen, potentialfreier Kontakt
• Optionen: Aerosol‑Generator, aktive Löschung, GSM‑Modul
