Produktübersicht

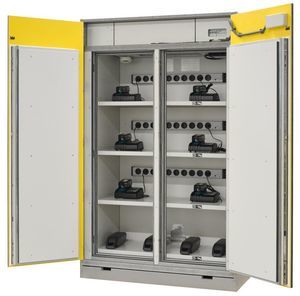

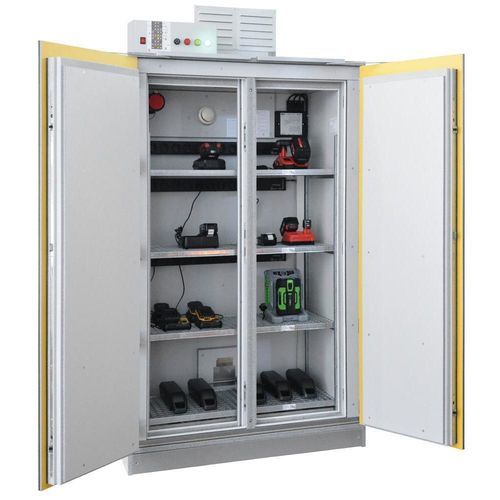

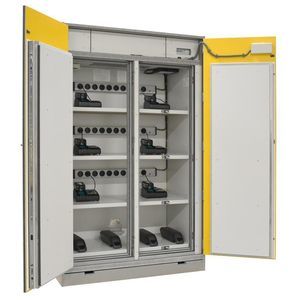

Der Schrank SiS Li-Ion 90 Safe Pro ist das Profi‑Modell von LaCont für die aktive und passive Lagerung und optionales Laden wiederaufladbarer Lithium‑Ionen‑Batterien. Der Schrank bietet zertifizierten, erweiterten Brandschutz (GS‑Kennzeichen, Brandversuch) und ist darauf ausgelegt, Brand‑ und Rauchausbreitung zu begrenzen, gelagerte Einheiten zu schützen und kritische Zustände über optische und akustische Melder zu melden. Die Türen sind dauerhaft selbstschließend und das System trennt im Notfall automatisch die Stromversorgung und die Belüftung.

Hauptmerkmale

• GS‑zertifiziert (MPA Dresden) nach Auditkriterien EK5 / AK4 22-01; bestand einen Brandversuch mit Batterien.
• Geprüfter Feuerwiderstand: 90 Minuten (extern: DIN EN 14470-1; intern: DIN EN 1363-2).
• Rauchdichte Konstruktion zur Begrenzung der Rauchausbreitung.
• Dauerhaft selbstschließende, zweiflügelige Türen (mittlerer Sturz) für Langzeitfunktion getestet (DIN EN 16121 / DIN EN 16122).
• Aus nicht brennbaren Baustoffen gefertigt; Gehäuse und Türen mit definierten RAL‑Beschichtungen.
• Perimetrale Brandschutzdichtungen, die sich im Brandfall automatisch aufschäumen/ausdehnen.
• Integrierte mechanische Lüftung für den normalen Ladevorgang; Lüftung schaltet im Brandfall automatisch ab.
• Steuereinheit serienmäßig mit optischen und akustischen Statusanzeigen sowie Brand-/Rauchdetektion.
• Komplette Trennung der Schrankversorgung im Notfall; potentialfreier Kontakt für externe Signalisierung.

Optionale Ausstattung und Einrichtungen

• Optional integrierter Aerosol‑Löschgenerator, der bei kritischer Temperaturerhöhung oder Brand automatisch aktiviert und Flammen im Schrankinneren unterdrückt.
• Optionale Steckdosenleisten je Gitterebene für geordnetes Laden (jede Leiste kann bis zu 10 Schutzkontakt‑Steckdosen enthalten).
• Vorinstallierte Verkabelung und Kabellage zur Anbindung eines Kunden‑Brandmelders; optionales GSM‑Modul für Fernüberwachung.
• Sockel mit abnehmbarem Fundament (100 mm), so dass der Schrank mit Hubwagen oder Gabelstapler verfahrbar ist; Sockelblech werkzeuglos entnehmbar.
• Integrierte Auffangwanne (drip tray) zur Aufnahme gefährlicher Flüssigkeiten bei Zellenversagen (Kapazität: 5 Liter).

Technische Daten / Spezifikationen

• Modellbezeichnung: SiS Li-Ion 90 Safe Pro
• Feuerwiderstandsklasse: 90 Minuten
• Innerer Feuerwiderstand: 90 Minuten (EN 1363-2)
• Äußerer Feuerwiderstand: 90 Minuten (EN 14470-1)
• Auditgrundlage: EK5 / AK4 22-01
• Zertifizierung: GS‑Zertifikat (MPA Dresden)
• Maximal empfohlene Ladeenergie: Max. 12 kWh (empfohlen nur für Standard‑Batterien)
• Maximale Ladeenergie gemäß VDMA 24994: –
• Laden im Schrank möglich: optional
• Anzahl Ladepunkte: 0 / 2 / 4
• Max. Ladeleistung pro Schrank: 3,5 kW bei 230 V; 10,5 kW bei 400 V
• Integrierte Druckentlastung: –
• Integrierte mechanische Belüftung: ja (Standard)
• Selbstschließende Türen: ja (permanent)
• Steuereinheit: serienmäßig (optische & akustische Statusanzeigen)
• Rauchmelder / Branddetektion: serienmäßig
• Belüftungsabschaltung im Brandfall: ja
• Optische und akustische Alarmierung im Brandfall: ja
• Abschaltung im Notfall: komplette Trennung der Stromversorgung
• Aktive Brandbekämpfung: optional (Aerosol‑Löschgenerator)
• Potentialfreier Kontakt: ja
• Kabeleinführung: vorinstalliertes Kabel für Kunden‑Brandmelder: ja
• Verriegelungssystem: Türgriff mit Profilzylinder (kompatibel mit Schließsystemen)
• Anzahl Gitterebenen: 4
• Anzahl Stahlregale (pulverbeschichtet): 0
• Tragfähigkeit pro Ebene: 75 kg
• Bodenfreiheit für Fahrzeugsdurchfahrt: ja (100 mm)
• Auffangwanne (drip tray): ja (5 Liter)
• Überspannungsschutz: ja
• Versorgungsspannung: 230 V oder 400 V
