Steuerungsschaltschrank B80-8010-V

bodenstehendStandIndustrie

Übersicht

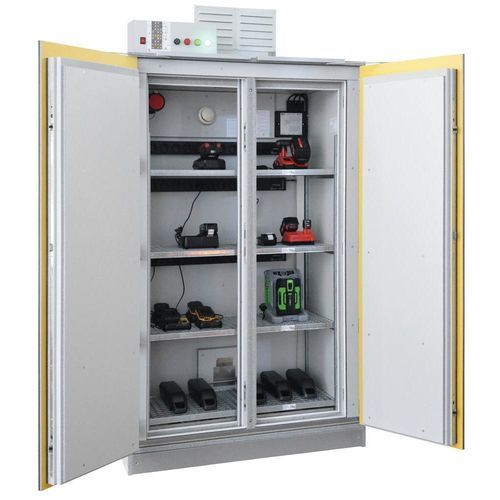

Der Safe Pro Batterieschrank von LaCont ist ein professionelles Pro‑Modell, das für die aktive und passive Lagerung sowie die optionale Ladung von Lithium‑Ionen‑Batterien entwickelt wurde. Er verfügt über die GS‑Zertifizierung (EK5 / AK4 22‑01) und hat einen Realbrandversuch bestanden, wodurch eine zertifizierte 90‑minütige Feuerwiderstandsfähigkeit zum Schutz von Personal, Sachwerten und benachbarten Anlagen gegeben ist. Der Schrank ist mit selbstschließenden Türen, visuellen und akustischen Zustandsanzeigen sowie automatischer Abschaltung von Strom und Belüftung bei Brandmeldung ausgestattet.

Hauptmerkmale

• Pro‑Modell, speziell entwickelt für aktive und passive Lagerung von Lithium‑Ionen‑Batterien, GS‑zertifiziert und mit realem Brandtest.
• Zertifizierte Feuerwiderstandsfähigkeit: 90 Minuten von außen nach innen (DIN EN 14470-1) und 90 Minuten von innen nach außen (DIN EN 1363-2).
• GS‑Prüfzeichen vom MPA Dresden, auditiert nach EK5 / AK4 22‑01.
• Rauchdichte Konstruktion und Verwendung nicht brennbarer Baustoffe mit Schutzbeschichtung.
• Perimeter‑Brandschutzdichtungen, die im Brandfall automatisch verschäumen.
• Permanente selbstschließende Türen, getestet auf Langzeitfunktionalität (DIN EN 16121 / DIN EN 16122).
• Integrierte mechanische Lüftung (mit automatischer Abschaltung bei Brand).
• Steuereinheit serienmäßig mit visuellen und akustischen Zustandsanzeigen sowie Rauchdetektion.
• Vollständige Abschaltung der Schrankstromversorgung im Notfall und potentialfreier Kontakt für externe Signalisierung.
• Optional integrierter Aerosol‑Löschgenerator (automatische Auslösung bei kritischem Temperaturanstieg oder Brand).
• Auffangwanne (5 Liter) zur Aufnahme austretender Flüssigkeiten und Sockel mit Durchfahrhöhe für Gabelhubwagen / Stapler (100 mm).

Technische Daten (Tabelle)
Feuerwiderstandsklasse: 90 Minuten
Innere Feuerwiderstandsfähigkeit: 90 Minuten (gemäß EN 1363-2)
Äußere Feuerwiderstandsfähigkeit: 90 Minuten (gemäß EN 14470)
Audit‑Basis: EK5 / AK4 22‑01
Zertifizierung: GS‑Zertifikat
Maximale Ladeenergie: Max. 12 kWh empfohlen (nur für Standardbatterien)
Maximale Ladeenergie (VDMA 24994): –
Laden im Schrank möglich: optional
Anzahl Ladepunkte: 0 / 2 / 4
Max. Ladeleistung pro Schrank: 3,5 kW bei 230 V und 10,5 kW bei 400 V
Integrierte Druckentlastung: –
Integrierte mechanische Lüftung: ja
Selbstschließende Türen: ja (permanent)
Steuereinheit: Serienmäßig
Rauchmelder / Branddetektion: Serienmäßig
Mechanische Lüftung: Serienmäßig
Abschalten der Lüftung im Brandfall: Serienmäßig
Visuelle und akustische Zustandsanzeigen: ja
Visuelle und akustische Alarme im Brandfall: ja
Abschaltung bei Notfall: Ja – komplette Stromversorgung
Aktive Löschung: Optional
Spannungsfreier Anschluss: ja
Kabeleinführung möglich: –
Vorinstalliertes Kabel für Kunden‑Brandmeldeanlage: ja
Verriegelungssystem: Türgriff mit Profilzylinder (kompatibel mit Schließsystemen)
Anzahl Gitterebenen: 4
Anzahl Stahlböden, pulverbeschichtet: 0
Tragfähigkeit der Ebenen: 75 kg pro Ebene
Sockel mit Durchfahrtshöhe für Fahrzeuge: ja (100 mm)
Auffangwanne: ja (5 Liter)
Überspannungsschutz: ja
Versorgungsspannung: 230 V oder 400 V

Produktmerkmale / Ausstattung

• Steckleistenoption: geordnete Ladung mit Steckleisten (jede Gitterebene kann mit einer Steckleiste mit 10 geerdeten Steckdosen bestückt werden).
• Verhalten der Steuereinheit: Stromversorgung und integrierte Lüftung werden bei Brandmeldung vollständig abgeschaltet; visuelle und akustische Alarmierung; enthält potentialfreien Kontakt zur Signalweitergabe.
• Anschlußoptionen: 230 V (Einphasen, 16 A) — modell ohne Steckleisten nur in 230 V erhältlich; 400 V (Dreiphasig, 3 x 16 A) für höhere Ladeleistung.
• Maximale elektrische Leistung (230 V Version mit Steckdosen): 3,5 kW insgesamt (max. 2 kW pro Steckleiste).
• Maximale elektrische Leistung (400 V Version): bis zu 10,5 kW (max. 3,5 kW pro Steckleiste; bei 4 Steckleisten variiert die Verteilung pro Ebene).
• Optionales GSM‑Modul verfügbar für Fernüberwachung und Alarmbenachrichtigung.

Technische Merkmale / Spezifikationen

• Modellbezeichnung (Tabellenreferenz): SiS Li-Ion 90 Safe Pro
• Feuerwiderstand: 90 Minuten (innen und außen, DIN EN 1363-2 / DIN EN 14470-1)
• Zertifizierung: GS‑Zertifikat (MPA Dresden) auditiert nach EK5 / AK4 22‑01
• Empfohlene maximale Ladeenergie: max. 12 kWh (Standardbatterien)
• Verfügbare Ladepunkte: konfigurierbar 0 / 2 / 4
• Max. Ladeleistung: 3,5 kW (230 V), 10,5 kW (400 V)
• Integrierte mechanische Lüftung mit automatischer Abschaltung im Brandfall
• Permanente selbstschließende Türen mit automatischer Verriegelung im Brandfall
• Perimeter‑Schaumdichtungen für Brandfälle
• Kapazität der Auffangwanne: 5 Liter (AwSV‑konform), pulverbeschichtet
• Tragfähigkeit pro Gitterebene: 75 kg
• Anzahl Gitterebenen: 4
• Sockelhöhe für Hubwagenzugang: 100 mm (abnehmbares Sockelblech)
• Überspannungsschutz und vorinstallierte Kabelvorbereitung für Anschluss an externe Brandmeldeanlagen
• Visuelle und akustische Zustandsanzeigen und Alarme serienmäßig; potentialfreier Kontakt für externe Signalisierung
• Optional integrierter Aerosol‑Löschgenerator
• Türverschluß: Griff mit Profilzylinder kompatibel mit Schließsystemen
