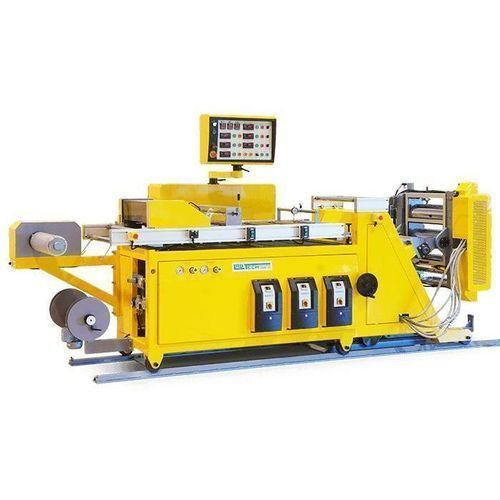

3-Walzen-Kalandermaschine LCCR series

mit 3 Antriebswalzenelektrisch

Beschreibung
Große kombinierte Chill-Roll- und Kalandrier-Aufsätze für die Bahnführung und Filmveredelung. Walzendurchmesser bis zu 250 mm und Walzenbreiten bis 1200 mm verfügbar. Schwere hydraulische Auflage für Ober- und Unterwalze gegen die Mittelwalze. Jede Walze kann einzeln temperiert werden (Wasser oder Öl) und wird von einem eigenen Servomotor angetrieben. Der Walzenblock verfügt über einen motorisierten Neigungsmechanismus, der Positionen von horizontal bis vertikal sowie Neigungen bis 45° ermöglicht und so die Integration in nachgelagerte Anlagen erleichtert.

Hauptmerkmale

• Walzendurchmesser bis zu 250 mm
• Schwere hydraulische Auflage der Ober- und Unterwalzen gegen die Mittelwalze
• Walzenbreiten bis 1200 mm verfügbar
• Einzelne Walzentemperierung: Wasser oder Öl pro Walze
• Motorisierter Neigungsmechanismus: Positionen von horizontal bis vertikal, Neigung bis 45°
• Einzelne Servomotorantriebe für jede Walze

Modelle / Übersichtstabelle
Modelle: LCCR-300-SR | LCCR-350-SR | LCCR-500-HD | LCCR-600-HD | LCCR-700-HD | LCCR-1200-HD
Walzenbreite (mm): 350 | 400 | 500 | 600 | 700 | 1200
Max. Filmbreite (unbeschnitten) (mm): 300 | 350 | 450 | 550 | 650 | 1100
Max. Stanzbreite (mm): 350 | 400 | 500 | 600 | 700 | 1200
Walzendurchmesser, alle 3 Walzen (mm): 145 | 145 | 175 | 175 | 200 | 200
Feinverstellung Spalt (mm): 9,100/90 | 22,500/90 | 0.75 | 0.75 | 0.75 | 0.75
Abzugs-/Take-off-Geschwindigkeit (m/min): 0.37 | 0.37 | 3 x 1 | 3 x 1 | 3 x 1.5 | 3 x 2

Technische Daten

• Serie: LCCR
• Verfügbare Modelle: LCCR-300-SR, LCCR-350-SR, LCCR-500-HD, LCCR-600-HD, LCCR-700-HD, LCCR-1200-HD
• Walzenbreite (mm) je Modell: 350 / 400 / 500 / 600 / 700 / 1200
• Max. Filmbreite (unbeschnitten) (mm) je Modell: 300 / 350 / 450 / 550 / 650 / 1100
• Max. Stanzbreite (mm) je Modell: 350 / 400 / 500 / 600 / 700 / 1200
• Walzendurchmesser (alle 3) (mm) je Modell: 145 / 145 / 175 / 175 / 200 / 200
• Feinverstellung Spalt (mm) je Modell: 9,100/90 / 22,500/90 / 0.75 / 0.75 / 0.75 / 0.75
• Abzugs-/Take-off-Geschwindigkeit (m/min) / Motor-Konfiguration je Modell: 0.37 / 0.37 / 3 x 1 / 3 x 1 / 3 x 1.5 / 3 x 2
• Einzelne Walzentemperierung: Wasser oder Öl
• Hydraulisches Auflagesystem für Ober- und Unterwalzen
• Motorisierter Neigungsmechanismus zur Positionierung des Walzenblocks (horizontal bis vertikal, bis 45°)
• Jede Walze wird von einem eigenen Servomotor angetrieben
