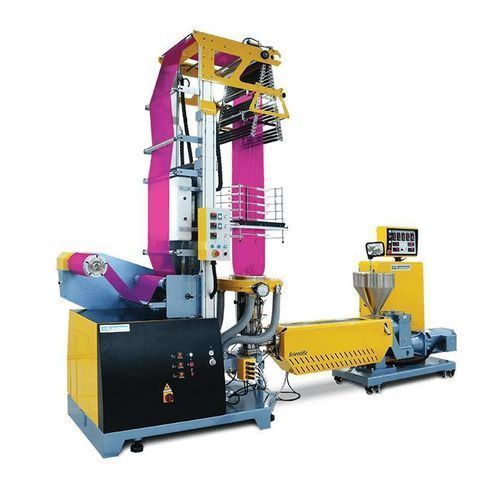

Luftkühlungs-Extrusionsanlage LF series

EinschichtBlasfolienfür Thermoplaste

Produktübersicht
Einlagige Folienblasanlagen (LF-Serie) für Lay‑flat-Breiten bis 550 mm. Verfügbar in den Modellen LF-250, LF-400 und LF-600. Entwickelt für die kontinuierliche Produktion von geblasener Folie mit konfigurierbaren Abzugs- und Aufwickelsystemen und kompatibel mit gängigen Thermoplasten.

Eigenschaften

• Konstruktion: einlagig mit zweikanaliger Luftkühlungsring
• Verfahren: Folienblas-Extrusion
• Material: Thermoplaste
• Anwendungen: Fertigung von Folien und Beuteln

Befestigung und Rahmen
Der Blasaufsatz wird über eine C-Klemmenflansch mit einem Einschneckenextruder verbunden. Der Aufsatz ist auf einem selbsttragenden Rahmen montiert, der mit arretierbaren Lenkrollen für schnellen Ausbau und Umpositionierung ausgestattet ist.

Düse und Turm
Die Düse wird von zwei verstellbaren Aluminium-Turmsäulen getragen, die eine Höhenanpassung zur Extruderflansch ermöglichen. Das Turmdesign gewährleistet eine stabile Düsenpositionierung und einfachen Wartungszugang.

Blasenstabilisierung und Kollapsrahmen
Das System umfasst einen Blasenstabilisierungs-Käfig und synchrone, verstellbare Kollapsrahmen. Die Kollapsrahmen verwenden poliertes Teakholz oder Carbon-Rollenführungsstangen, um die Blase gleichmäßig in die Nip-Rolls zu führen.

Technische Tabelle
Einlagige Folienblasanlagen | LF-250 | LF-400 | LF-600
Maximale Lay-flat-Breite | 200 mm | 350 mm | 550 mm
Foliengeschwindigkeiten (m/min) | Abzug Nip-Rolls 0–15; Aufwicklung 0–15 | Abzug Nip-Rolls 0–35; Aufwicklung 0–40 | Abzug Nip-Rolls 0–35; Aufwicklung 0–40
Höhe von Düse zu Nip-Roll | 925–1.184 mm (andere auf Anfrage) | 950–1.210 mm (andere auf Anfrage) | 2.000–3.000 mm (andere auf Anfrage)
Gesamthöhe Film-Turm | 2.050–2.310 mm (andere auf Anfrage) | 2.400–2.660 mm (andere auf Anfrage) | 3.200–4.200 mm (andere auf Anfrage)
Gesamtanschlussleistung | 4,9 kW | 5,0 kW | 11,0 kW

Technische Daten

• Serie: LF-Serie (LF-250, LF-400, LF-600)
• Maximale Lay-flat-Breite: 200 mm (LF-250), 350 mm (LF-400), 550 mm (LF-600)
• Foliengeschwindigkeiten: variabel; Abzugs- und Aufwickelbereiche abhängig vom Modell (siehe Tabelle)
• Höhe Düse-Nip-Roll und Gesamthöhe des Turms: modellabhängig (siehe Tabelle)
• Gesamtanschlussleistung: 4,9 kW (LF-250), 5,0 kW (LF-400), 11,0 kW (LF-600)
• Merkmale: zweikanaliger Luftkühlungsring; frequenzgeregelter Abzug; Nip-Rolls; Blasenstabilisierungs-Käfig; synchrone, einstellbare Kollapsrahmen; poliertes Teakholz oder Carbon-Rollenführungsstangen
• Befestigungsdetails: C-Klemmenflansch für Einschneckenextruder; selbsttragender Rahmen mit arretierbaren Rollen; Düse montiert auf zwei verstellbaren Aluminium-Turmsäulen
