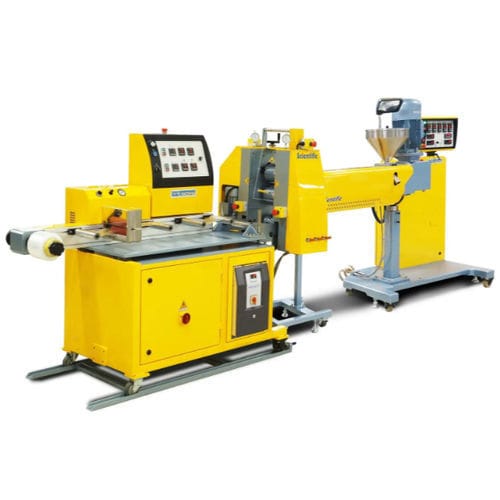

Extrusionsanlage mit Wasserkühlung

EinschichtFlachfolienfür Platten

Produktübersicht
Unsere einlagigen Extrusionslinien für Gießfilm und Platten sind mit Kühlrollen-Aufsätzen ausgestattet, deren Rollendurchmesser bis zu 145 mm und Rollenbreiten bis zu 400 mm reichen. Standardmäßige Kühlrollen-Aufsätze bieten eine pneumatische Anpressung der oberen Rolle gegen die Mittelrolle. Jede Rolle kann individuell mit Wasser temperiert oder optional mit Ölheizung versehen werden. Ein motorisierter Kippmechanismus ermöglicht die Positionierung des Rollenstapels waagrecht oder senkrecht.

Heavy-Duty-Variante
Die Heavy-Duty-Kühlrollen-Aufsätze sind für Rollendurchmesser von 145 mm ausgelegt und verfügen über eine verstärkte hydraulische Anpressung für die unteren und oberen Rollen gegen die Mittelrolle. Sie sind für Rollenbreiten bis zu 400 mm verfügbar. Jede Rolle verfügt über eine individuelle Wassertemperierung oder Ölheizung. Die Einheit ist mit einem motorisierten Kippmechanismus für waagrechte oder senkrechte Platzierung ausgestattet und wird mit einzelnen Servomotorantrieben pro Rolle geliefert.

Merkmale

• Pneumatische Anpressung der oberen Rolle (Standard-Kühlrollen-Aufsätze)
• Hydraulische Schwerlast-Anpressung für untere und obere Rollen (Heavy-Duty-Variante)
• Rollendurchmesser bis zu 145 mm
• Rollenbreiten verfügbar bis zu 400 mm
• Individuelle Wassertemperierung oder optionale Ölheizung pro Rolle
• Motorisierter Kippmechanismus zur horizontalen oder vertikalen Positionierung des Rollenstapels
• Einzelne Servomotorantriebe für jede Rolle (Kühlrollen-Aufsätze)

Technische Daten

• Rollendurchmesser: bis zu 145 mm
• Rollenbreite: bis zu 400 mm
• Anpressmechanismus: pneumatisch (Standard) / hydraulisch (Heavy-Duty)
• Rollentemperierung: individuelle Wassertemperierung oder Ölheizung pro Rolle
• Kippmechanismus: motorisiert; Rollenstapel kann horizontal oder vertikal positioniert werden
• Antrieb: einzelne Servomotorantriebe für jede Rolle (Kühlrollen-Aufsätze)

Eigenschaften

• Konfiguration: einlagig, mit Wasserkühlung
• Produkttyp: Platte, Flachfilm
• Behandeltes Material: Kunststofffolie

Zusätzliche Spezifikationen

• Rollendurchmesser: bis zu 145 mm
• Rollenbreite: bis zu 400 mm
• Anpressmechanismus: pneumatisch (Standard) oder hydraulisch (Heavy-Duty)
• Rollentemperierung: Wassertemperierung oder Ölheizung (einzeln pro Rolle)
• Kippmechanismus: motorisiert; horizontale oder vertikale Positionierung
• Antrieb: einzelne Servomotorantriebe pro Rolle
