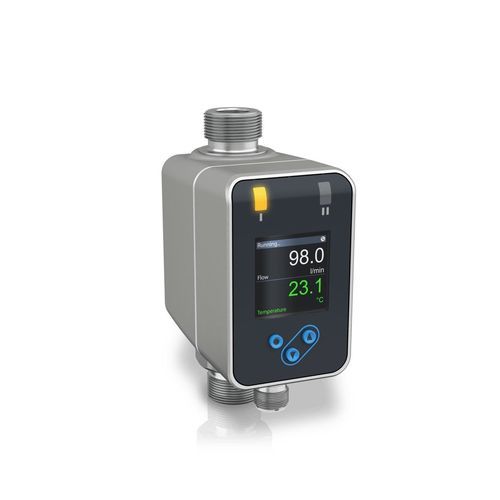

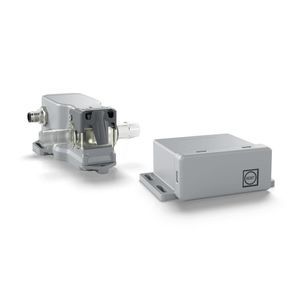

Magnetisch-induktiver Durchflussmesser AF-E 400

Volumenfür FlüssigkeitenDN6 - 1/8"

Übersicht
Der AF-E 400 ist ein elektromagnetischer Durchflussmesser für Versorgungsbereiche und industrielle Automatisierung. Er ist ausgelegt für die Messung leitfähiger Flüssigkeiten bei beengten Einbaubedingungen, z. B. Kühlkreise von Schweißanlagen, Biegeautomaten, Roboter und Dosierskids. Der Sensor verfügt über ein rund gebohrtes Messrohr aus PEEK und ein ultrakompaktes Gehäuse, wodurch die Messgenauigkeit über weite Druck- und Temperaturbereiche erhalten bleibt. Die integrierte Temperaturmessung macht einen externen Temperatursensor überflüssig.

Hauptmerkmale

• Messung leitfähiger Flüssigkeiten (Kühlmittel, Kalt-/Warmwasser, Chemikalien etc.)
• Hervorragende Werte bei Temperaturbereich, Genauigkeit, Druckverlust und Durchflussbereich
• Ultrakompaktes Design für Parallelinstallation und enge Einbausituationen
• Ausgänge und Schnittstellen: 4…20 mA, Impuls, Frequenz, Modbus RTU, IO-Link

Funktionen & Optionen

• Messung von Durchfluss, totalisiertem Volumen und Temperatur bis +90°C / +194°F
• Gehäuse aus gegossenem Edelstahl, Wandstärke 2 mm
• Genauigkeit wird über weite Druck- und Temperaturbereiche gehalten (max. 16 barg / 230 psig)
• Rundbohrung zur Minimierung des Druckverlusts und für hohen Turndown ohne Kavitation
• Kein Cross-Talk: erlaubt Serien- oder Parallelinstallation mit 2 mm Abstand Gerät zu Gerät
• NAMUR NE 107 Diagnostik
• IO-Link für erweiterte Prozessdatenübertragung und automatische Geräte-Konfiguration
• Drehbares, vollfarbiges Display für flexible Ableserichtung
• Nennsensorgrößen: 6, 15, 20, 25 mm (Adapter für 40 und 50 mm verfügbar); Gewindeanschlüsse G (Außengewinde), NPT (Innengewinde), Rc (Innengewinde)
• Adapter- und Erweiterungsoptionen für weitere Gewindearten und größere Durchflussbereiche

Typische Anwendungen

• Fabrikautomation und Maschinen
• Durchflussmessung leitfähiger Flüssigkeiten in Versorgungsbereichen und industrieller Automatisierung
• Kühlwasserüberwachung bei Biegemaschinen, Schweißrobotern, Spritzguss und Bahnverarbeitung
• Wasserverbrauchsüberwachung in Reinigungsanlagen (Kieswäsche, Autowaschanlage, industrielle Reinigung)
• Durchflussüberwachung in Umwälzkreisläufen von Warm-/Kaltwasser
• Dosierkombi für Reagenzien, Katalysatoren und Chemikalien

Spezifikationen (Tabellen)
Allgemeine Informationen
Produkttyp: Durchflussmesser
Produktpositionierung: Für Versorgungsbereiche und industrielle Automatisierung
Gemessene Medien: Flüssigkeiten

Betriebsbedingungen
Prozessdruck: max. 16 barg / 230 psig
Prozesstemperatur: -20…+90°C / -4…+194°F

Materialien
Messrohr: Polyetheretherketon (PEEK)

Prozessanschlüsse
Gewindeanschlüsse: Außengewinde: G¼, G½, G¾, G1, G1½, G2; Innengewinde: ½ NPT, ¾ NPT, 1 NPT; Rc ¼, Rc ½, Rc ¾, Rc 1

Kommunikation
Analoge Ausgänge: 4…20 mA
Diskrete Ausgänge: Grenzschalter, Impuls, Frequenz
Digitale Ausgänge: Modbus RTU, IO-Link

Technische Daten

• Integrierte Temperaturmessung (kein externer Temperatursensor erforderlich)
• Ultrakompaktes Sensordesign geeignet für Parallelinstallation und beengte Einbausituationen
• Rundbohrung für höhere Druckfestigkeit und geringeren Druckverlust
• Genauigkeit über weite Druck- und Temperaturbereiche erhalten
• Verfügbare Gewindearten: G (Außengewinde), NPT (Innengewinde), Rc (Innengewinde)
• Nennsensorgrößen: 6 mm, 15 mm, 20 mm, 25 mm (Adapteroptionen für 40 mm und 50 mm)
• Maximaler Prozessdruck: 16 barg (230 psig)
• Prozesstemperaturbereich: -20 bis +90 °C (-4 bis +194 °F)
• Messrohrmaterial: PEEK
• Schnittstellen: 4–20 mA analog, Impuls, Frequenz, Modbus RTU, IO-Link
• Diagnostik: NAMUR NE 107 konform
• Drehbares Vollfarbdisplay für flexible Ableserichtung
