Magnetisch-induktiver Durchflussmesser FLEXMAG 6100

Volumenfür FlüssigkeitenDN8 - 1/4"

Übersicht

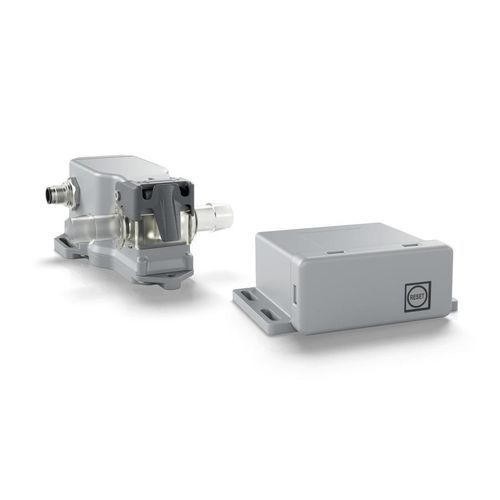

Der FLEXMAG 6100 ist ein elektromagnetischer Durchflussmesser für biopharmazeutische Einwegprozesse wie Filtration, Chromatographie und Puffer-/Medienvorbereitung. Er besteht aus einem Sensor, einem einzeln verwendbaren Einweg-Durchflussrohr und einem Signalwandler. Das sterile, biokompatible Rohr ist gamma- oder röntgensterilisierbar und wird in doppelt versiegelten Einzelbeuteln mit einem Barb-Anschluss zur Integration in Single-Use-Systeme geliefert.

Wesentliche Vorteile

• Hochgenaue Durchflussmessung über einen weiten Messbereich ohne Nachkalibrierung
• Einweg-Durchflussrohr, gamma- oder röntgensterilisierbar, verfügbar von 1/4 in bis 1 in (ID)
• Nassteile aus biopharma-konformen Materialien
• Erweiterte Diagnostik und eingebetteter Webserver für Konfiguration und Fehleranalyse
• EtherNet/IP™ Kommunikation und galvanisch getrennte 4…20 mA Ausgang (aktiv/passiv)

Funktionen & Optionen

• Einweg-Durchflussrohr: hergestellt in ISO 7 Reinraum, biopharma-kompatible Materialien, einzeln in doppelt versiegelten Beuteln verpackt für Einwegprozesse
• Ein Sensor für mehrere Rohrdurchmesser
  • Durchflussrohr S (klein): 1/4 in (ID): 0,015–3 l/min
  • Durchflussrohr M (mittel): 3/8 in (ID): 0,04–14 l/min; 1/2 in (ID): 0,09–20 l/min
  • Durchflussrohr L (groß): 3/4 in (ID): 0,16–62 l/min; 1 in (ID): 0,25–75 l/min
• Sterilisation der Rohre: gamma oder Röntgen bis 50 kGy
• Messgenauigkeit: ±1% des Messwerts + 1 mm/s
• Kompakte Sensoreinheit und Vollbohrungsdesign für geringen Druckverlust
• Bidirektionale Messung und wartungsfreier Betrieb; werkseitig kalibriert
• Schnittstellen: EtherNet/IP™ und eingebetteter Webserver zur Konfiguration; galvanisch getrennter 4…20 mA Ausgang (aktiv/passiv)
• Diagnostik: integrierte LED und Funktionen wie Klemmen- und Leerrohrerkennung

Typische Anwendungen

• Biopharmazeutische Industrie
• Inline-Durchflussmessung in Downstream-Prozessen
  • Normale Filtration
  • Querstromfiltration
  • Chromatographie
  • Herstellung von Pufferlösungen und Medien
  • Allgemeine Überwachung und Steuerung von Flüssigkeitstransfers

Allgemeine Informationen (Tabelle)
Produkttyp: Durchflussmesser
Produktfamilie: FLEXMAG
Produktpositionierung: Für biopharmazeutische Einweg-Anwendungen
Messprinzip: Elektromagnetisch
Messmedium: Flüssigkeiten

Kommunikation (Tabelle)
Analoge Ausgänge: 4…20 mA
Digitale Ausgänge: EtherNet/IP™

Technische Spezifikationen

• Produkt: FLEXMAG 6100 elektromagnetischer Durchflussmesser für biopharmazeutische Einweg-Anwendungen
• Komponenten: Sensor, Einweg-Durchflussrohr, Signalwandler
• Rohrgrößen: 1/4 in, 3/8 in, 1/2 in, 3/4 in, 1 in (ID)
• Durchflussbereiche nach Rohrgröße: 1/4 in: 0,015–3 l/min; 3/8 in: 0,04–14 l/min; 1/2 in: 0,09–20 l/min; 3/4 in: 0,16–62 l/min; 1 in: 0,25–75 l/min
• Sterilisation: Rohre gamma- oder röntgensterilisierbar bis 50 kGy
• Nassteile & Verpackung: biopharma-konforme Materialien, Herstellung im ISO 7 Reinraum, doppelt versiegelte Einzelbeutel
• Genauigkeit: ±1% des Messwerts + 1 mm/s
• Installation: geringe Sensorgehäusefläche, Vollbohrungsdesign, bidirektionale Messung, geringer Druckverlust
• Wartung: wartungsfrei; werkskalibriert (keine Nachkalibrierung erforderlich)
• Ausgänge & Kommunikation: galvanisch getrennte 4…20 mA (aktiv/passiv); EtherNet/IP™; eingebetteter Webserver
• Diagnostik: erweiterte Diagnostik mit LED-Anzeige (Klemmenerkennung, Leerrohrerkennung)
