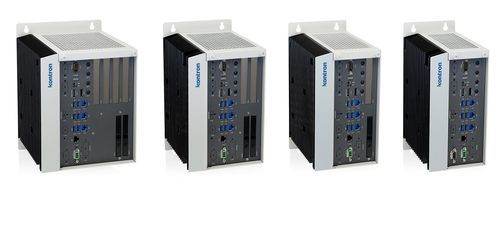

Edge-PC KBox C-104-RPL

embedded13th Generation Intel® Core™Intel® Core™ i7-13800HE

Produktübersicht
Die KBox C-104-RPL Familie ist eine Industrie-Edge-PC-Plattform auf Basis von 13th Gen Intel® Core™ Mobilprozessoren (Raptor Lake) mit bis zu 45 W TDP. Sie kombiniert skalierbare Rechenleistung mit einem modularen Systemdesign für Einbau in Schaltschränken, Echtzeitanwendungen und bandbreitenintensive Edge-Workloads.

Hauptmerkmale

• 13th Gen Intel® Core™ Mobilprozessoren mit hybrider Architektur für anspruchsvolle Steuerungs- und Echtzeitanwendungen
• Modulares Systemdesign: kompakte Varianten ohne Erweiterungssteckplätze bis hin zu voll bestückten Versionen mit bis zu vier PCIe-Steckplätzen
• Hohe Verfügbarkeit: fanless/passive Kühloptionen, robustes Metallgehäuse, Industriekomponenten, optionale Goldkappen und redundante PSU
• Für Steuerungsaufgaben optimiert: Fieldbus- und NVRAM-Optionen, Intel® TCC- und TSN-Unterstützung

Design & Erweiterbarkeit
Das modulare Konzept ermöglicht kundenspezifische Konfigurationen: von platzsparenden Geräten ohne PCIe bis zu Systemen mit vier PCIe-Steckplätzen. Onboard-Erweiterungen umfassen bis zu drei M.2-Slots und einen mPCIe-Slot für Massenspeicher, Fieldbus-Module, NVRAM, Funkmodule oder KI-Beschleuniger. Die Varianten sind für den Schaltschrank-Einbau und raue Automatisierungsumgebungen ausgelegt und bieten passive Kühloptionen sowie für wartungsfreien Dauerbetrieb optimierte Konfigurationen.

I/O & Schnittstellen

• Bis zu drei DisplayPort-Ausgänge
• Vier 2,5 GbE-Schnittstellen mit TSN-Unterstützung und Wake-on-LAN
• Ein bis zwei COM-Ports (inkl. RS485-Option)
• 3x USB 3.2 und 3x USB 2.0
• Zwei SATA-Steckplätze

Technische Daten

• CPU: 13th Gen Intel® Prozessoren über COM Express® Type 6 Module. Beispiele: Core™ i7-13800HRE (14 Kerne, 2,5 GHz, 24 MB Cache, Intel® TCC und TSN), Core™ i7-13800HE (14 Kerne, 2,5 GHz, 24 MB Cache), Core™ i5-13600HRE (12 Kerne, 2,7 GHz, 18 MB Cache, Intel® TCC und TSN), Core™ i5-13600HE (12 Kerne, 2,7 GHz, 18 MB Cache), Core™ i3-13300HRE (8 Kerne, 2,1 GHz, 12 MB Cache, Intel® TCC und TSN), Core™ i3-13300HE (8 Kerne, 2,1 GHz, 12 MB Cache)
• Speicher: DDR5-5600, bis zu 64 GB (2x SODIMM)
• Grafik: Intel® Iris® Xe (i5/i7) oder Intel® UHD (i3)
• Ethernet: 4x 2,5 GbE mit TSN-Unterstützung, WOL
• USB: 3x USB 3.2, 3x USB 2.0
• Speicher & Erweiterung: bis zu drei M.2-Slots, ein mPCIe-Slot, zwei SATA-Slots; modulare PCIe-Erweiterung bis zu 4 PCIe-Slots
• Zuverlässigkeit: robustes Metallgehäuse, optimiertes thermisches Design, fanless/passive Optionen, optionale Goldkappen, redundante PSU-Option
• Zielanwendungen: Industrie-Steuerschränke, Automatisierungsumgebungen, Echtzeitsteuerung, Maschinenvision/Inspektion, KI-Inferenz am Edge
