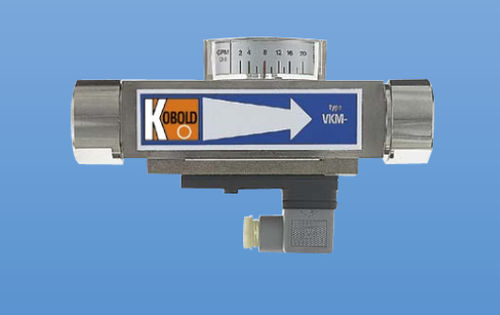

Schwebekörper-Durchflussmesser VKM

Volumenfür hochviskose Flüssigkeitenfür Flüssigkeiten

Übersicht
Die KOBOLD-Durchflussmesser und -schalter Modell VKM verwenden einen federbelasteten Schwimmer in einem zylindrischen Messrohr mit integriertem Drosselbohrung, wodurch erstmals eine Viskositätskompensation und weitgehend eine Dichtekompensation auch bei sehr geringen Durchflüssen möglich wird.

Hauptmerkmale

• Für viskose Flüssigkeiten ausgelegt
• Mess-/Schaltbereich: 0,2 - 0,5 ... 8 - 80 l/min (Flüssigkeit)
• Viskositätsbereich: 1 - 540 mm²/s
• Anschlüsse: G ¼ ... 1; ¼ ... 1" NPT Innengewinde
• Materialien: Messing oder Edelstahl
• Max. Druck (p_max): 250 bar (Messing), 350 bar (Edelstahl)
• Max. Temperatur (t_max): 100°C
• Ausgänge: bis zu 2 Schaltkontakte (potentialfrei), 1 analoger Ausgang
• Stromversorgung: 24 V AC/DC; 24 V DC ±20 %; max. 250 V AC
• Elektrischer Anschluss: Stecker DIN EN 175301-803 oder Kabel
• Genauigkeit: ±4 % vom Messbereich
• Optionen: Absperrventil BVB; mit ADI: Analogausgang, Zähler, Digitalanzeige, Relais, Schalttafelmontage
• Zulassungen: cCSAus, ATEX, IECEx

Funktion
Der patentierte Schwimmer enthält einen Permanentmagneten, der ein potentialfreies bistabiles Reed-Kontakt außerhalb des Strömungsweges betätigt und so eine hermetische Trennung zwischen Medium und elektrischer Schalttechnik gewährleistet. Der Kontakt ist in einem höhenverstellbaren Kunststoffgehäuse eingebettet, um ihn vor mechanischer Beanspruchung oder aggressiven Atmosphären zu schützen. Bei steigender Durchflussmenge steigt der Schwimmer; sobald sein Magnetfeld die Reed-Kontaktspitzen erreicht, schließt der Kontakt. Ein mechanischer Anschlag verhindert, dass der Schwimmer den magnetischen Wirkbereich verlässt, sodass der Kontakt geschlossen bleibt und eine zuverlässige bistabile Schaltung gegeben ist.

Technische Daten

• Modell: VKM
• Vorgesehenes Medium: viskose Flüssigkeiten
• Mess-/Schaltbereich: 0,2 - 0,5 ... 8 - 80 l/min
• Viskosität: 1 - 540 mm²/s
• Gewindeanschlüsse: G ¼ ... 1; ¼ ... 1" NPT Innengewinde
• Materialien: Messing oder Edelstahl
• Max. Druck: 250 bar (Messing), 350 bar (Edelstahl)
• Max. Temperatur: 100°C
• Ausgänge: bis zu 2 potentialfreie Schaltkontakte, 1 analoger Ausgang
• Stromversorgung: 24 V AC/DC; 24 V DC ±20 %; max. 250 V AC
• Elektrischer Anschluss: Stecker DIN EN 175301-803 oder Kabel
• Genauigkeit: ±4 % vom Messbereich
• Optionen: ADI-Modul (Analogausgang, Zähler, Digitalanzeige, Relais), Schalttafelmontage, Absperrventil BVB
• Zulassungen: cCSAus, ATEX, IECEx
