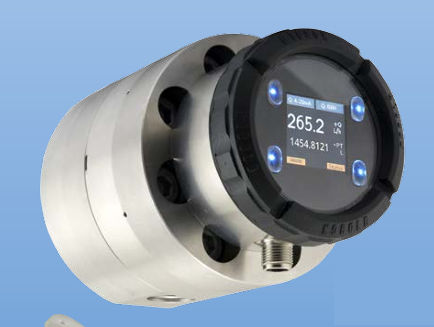

Ovalrad-Durchflussmesser DON-H

Volumenfür FlüssigkeitenInline

Produktbeschreibung
Ovalzahnrad-Verdrängungs-Durchflussmesser für präzise Messung von Flüssigkeiten niedriger bis hoher Viskosität unter hohem Druck. Geeignet für saubere Flüssigkeiten; Leitfähigkeit und Viskositätsänderungen haben nur geringen Einfluss auf die Messung. Kompakte Bauform zur Montage in beengten Einbausituationen.

Messbereich
0.5 - 36 l/h ... 1-40 l/min Flüssigkeit

Viskositätsbereich
0 - 1000 cP

Anschluss
G ⅛ ... G ½, ⅛" NPT ... ½" NPT (innen)

Material
Edelstahl

Maximaldruck (p_max)
400 bar

Maximale Temperatur (t_max)
120°C

Genauigkeit
±0.2 ... 1 % des Messwertes

Ausgänge / Optionen

• Impulsausgang
• Analoger Ausgang
• Kontakte
• Digital-/Zeigeranzeige
• Batcher

Funktionsprinzip
Ovalrad-Durchflussmesser sind Verdrängungsmessgeräte, die ein konstantes Volumen pro Umdrehung mittels zweier ineinandergreifender ovaler Rotoren in einer präzise bearbeiteten Messkammer erfassen. Die Drehung wird über in den Rotoren eingelassene Magnete erfasst und liefert einen hochauflösenden Impulsausgang, der über entfernte Anzeigen, SPS oder verschiedene Zubehöroptionen verarbeitet werden kann. Die Verdränger-Technologie ermöglicht genaue Volumenmessung unabhängig von der Leitfähigkeit und erfordert keine Strömungsprofil-Konditionierung, was die Installation in beengten Bereichen vereinfacht.

Technische Daten

• Modell: DON-H
• Messbereich: 0.5 - 36 l/h ... 1-40 l/min
• Viskositätsbereich: 0 - 1000 cP
• Anschlüsse: G ⅛ ... G ½; ⅛" NPT ... ½" NPT (innen)
• Material: Edelstahl
• Maximaldruck: 400 bar
• Maximale Temperatur: 120°C
• Genauigkeit: ±0.2 ... 1 % des Messwertes
• Verfügbare Ausgänge/Optionen: Impulsausgang, analoger Ausgang, Kontakte, Digital-/Zeigeranzeige, Batcher
