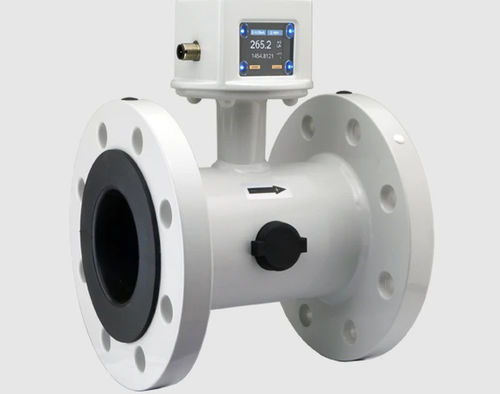

Magnetisch-induktiver Durchflussmesser MIS

Volumenfür FlüssigkeitenFlansch

Übersicht
Der MIS elektromagnetische (magnetisch induktive) Durchflussmesser ist für die Messung und Überwachung mittlerer Durchflussmengen elektrisch leitfähiger Flüssigkeiten in Rohrleitungen ausgelegt. Der Sensor arbeitet nach dem Faradayschen Gesetz: Die bewegte leitfähige Flüssigkeit in einem Magnetfeld erzeugt eine Spannung proportional zur Strömungsgeschwindigkeit, die von zwei berührenden Elektroden aufgenommen und in Volumenstrom umgerechnet wird. Die Messung ist unabhängig von Dichte, Viskosität und Temperatur der Flüssigkeit. Zwei konfigurierbare Ausgänge können als Schaltausgang, Analogausgang oder Frequenzausgang betrieben werden; eine Dosierfunktion ist verfügbar, wenn Ausgang 1 als Schalter eingestellt und Ausgang 2 als Steuereingang genutzt wird.

Produktdaten

• Messbereich: 0,6 - 160 m³/h ... 1 - 250 m³/h (Flüssigkeiten)
• Genauigkeit: ±(0,5 % vom Messwert + 0,5 % vom Messbereich)
• max. Druck (pmax): 16 bar
• max. Temperatur (tmax): +70 °C
• Prozessanschluss: Flansch
• Material Prozessanschluss: Stahl, lackiert
• Auskleidung: NBR (und weitere)
• Elektroden: Hastelloy® (und weitere)
• Ausgänge: konfigurierbar 2x analog, Impuls, Frequenz oder Alarm
• Eingänge: 1x Steuereingang
• Optionen/Funktionen: IO-Link, Dosierfunktion, drehbares TFT-Display, bidirektionale Messung, Teil- und Gesamttotalisierer, bedienbar mit Arbeitshandschuhen

Universalelektronik
Universalelektronik U-PACE verfügbar zur Konfiguration, Anzeige und Parametrierung des Durchflussmessers.

Funktionsprinzip und Anwendungshinweise
Elektromagnetisches Messprinzip geeignet für elektrisch leitfähige Flüssigkeiten; Mindestleitfähigkeit erforderlich. Messaufnahme über zwei Elektroden in Kontakt mit dem Medium; der Volumenstrom wird aus der induzierten Spannung und dem Rohrquerschnitt abgeleitet. Nicht beeinflusst durch Dichte, Viskosität oder Temperatur des Mediums. Geeignet für Prozessüberwachung, Dosierung und Regelanwendungen in der Industrie.

Technische Daten

• Modell / Serie: MIS
• Messbereich: 0,6 - 160 m³/h ... 1 - 250 m³/h (Flüssigkeiten)
• Genauigkeit: ±(0,5 % vom Messwert + 0,5 % vom Messbereich)
• pmax: 16 bar
• tmax: +70 °C
• Prozessanschluss: Flansch
• Material Prozessanschluss: Stahl, lackiert
• Auskleidungsmaterialien: NBR (und weitere)
• Elektrodenmaterialien: Hastelloy® (und weitere)
• Ausgänge: konfigurierbar 2x analog, Impuls, Frequenz oder Alarm
• Eingänge: 1x Steuereingang
• Optionen: IO-Link, Dosierfunktion, drehbares TFT-Display, bidirektionale Messung, Teil- und Gesamttotalisierer
• Elektronik: Universalelektronik U-PACE verfügbar
