Fügemodul mit integriertem Kraftsensor 2164A series

servogesteuert

Übersicht

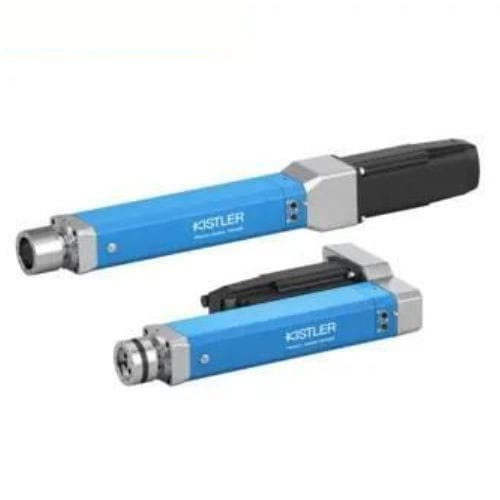

Das NC-Fügemodul NCFx Pro Typ 2164A zeichnet sich durch eine kompakte Bauweise aus, die kleinere Mittelpunktabstände und einen reduzierten Platzbedarf ermöglicht und so die Integration in bestehende Maschinenkonzepte erleichtert. Der Kraftsensor ist direkt am Ram montiert und ermöglicht die direkte Kraftmessung; verfügbar als auf Ram montierter Dehnungsmessstreifen (strain gauge) oder piezoelektrischer Sensor. Die digitale Kommunikation zwischen Servoverstärker und dem Prozessüberwachungssystem maXYmos NC (Type 5847C) erfolgt über EtherCAT. Die Plug-and-play-Integration mit maXYmos NC ermöglicht die automatische Identifikation des Fügemoduls sowie den automatischen Transfer von Sensor- und Kalibrierwerten zur Parametrierung des Servoverstärkers. Messwerte werden störungsfrei über Telemetrie übertragen. Die Ethernet-Schnittstelle unterstützt den Transfer von Qualitätsdaten über verschiedene Protokolle, Visualisierung via VNC und Datensicherungen.

Hauptmerkmale / Vorteile

• Am Ram montierter Dehnungsmessstreifen- oder piezoelektrischer Kraftsensor mit Telemetrie für hohe Messgenauigkeit
• Überlastfähigkeit: +20% der Nennfügekraft im Druck
• Geeignet für Druck- und Zuganwendungen
• Hohe Bewegungsgeschwindigkeit für kurze Zykluszeiten
• Piezo-Varianten mit großem Messbereich und sieben vordefinierten Kraftbereichen

Anwendungen

• Nieten (Riveting)
• Clinching
• Einpressen von Lagern, Bolzen und elektronischen Bauteilen
• Flanschen
• Rolling
• Bonding
• Crimpen
• Sintern
• Herstellung von Clips und Steckverbindungen
• Caulking-Anwendungen
• Prüfprozesse wie Federprüfungen

Schnittstellen und Integration

• Digitale Kommunikation via EtherCAT zwischen Servoverstärker und maXYmos NC (Type 5847C)
• Plug-and-play-Identifikation mit automatischem Transfer von Sensor- und Kalibrierwerten
• Telemetrie für störungsfreie, präzise Messwertübertragung
• Ethernet-Schnittstelle für Qualitätsdatenübertragung über verschiedene Protokolle, VNC-Visualisierung und Datensicherung

Technische Spezifikationen

• Serie: NCFx Pro
• Typ / Modell: 2164A
• Kompaktes elektromechanisches Fügemodul zur Reduzierung des Mittelpunktabstands und des Platzbedarfs
• Sensorposition: am Ram montiert für direkte Kraftmessung
• Sensortechnologien: Dehnungsmessstreifen oder piezoelektrisch (Ram-Montage)
• Beispiel-Kraftbereiche: 1,5 kN, 2 kN, 5 kN, 10 kN, 20 kN, 30 kN, 60 kN, 100 kN
• Beispiel-Hublängen: 100 mm, 200 mm, 400 mm
• Überlastfähigkeit: +20% der Nennfügekraft (Druck)
• Geeignet für Druck- und Zuganwendungen
• Hohe Bewegungsgeschwindigkeit für kurze Zykluszeiten
• Telemetrie für hochpräzise Messdatenübertragung
• Digitale EtherCAT-Kommunikation und automatische Parametrierung des Servoverstärkers über maXYmos NC
• Ethernet-Schnittstelle für protokollbasierte Qualitätsdatenübertragung, VNC-Visualisierung und Backups
• Verfügbare Varianten: Haltebremse optional und schräge oder gerade Servopressen-Konfigurationen
