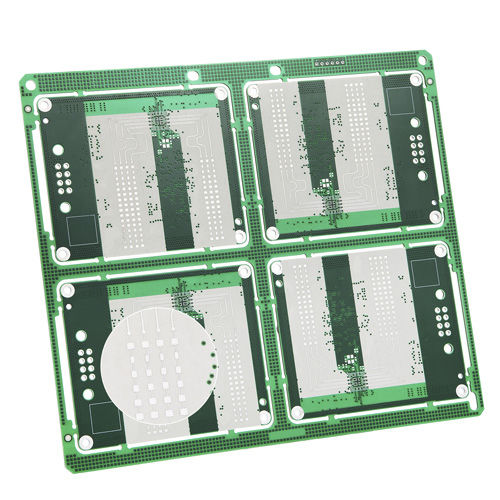

Leiterplatte RF PCBs

Bei vielen elektronischen Anwendungen werden immer höhere Frequenzen benötigt. Mit zunehmender Frequenz verringert sich der Spielraum für Fehler und/oder Abweichungen auf der Leiterplatte erheblich. Die Verwendung von Hochfrequenzmaterialien wie PTFE-Substraten, Blind Vias und streng kontrollierte Ätztoleranzen sind erforderlich, um solche hohen Frequenzen zu erreichen. Rohmaterial: Kohlenwasserstoff + Keramikfüller, Kohlenwasserstoff+Glasfaser, PPO+Füllstoff, PTFE + Keramikfüller, PTFE + Glasfaser usw. Präzise Ätztoleranz von +/-18um für wichtige Kupfermuster. LDI, höhere Übereinstimmung mit dem ursprünglichen Design Toleranz bei der Lagenregistrierung: +/-4mil Vergrabene Durchkontaktierung/ Blinddurchkontaktierung/ Mikrodurchkontaktierung Hybrid Oberflächenbeschaffenheit: Imm-Sn, Imm-Ag, OSP, ENIG
