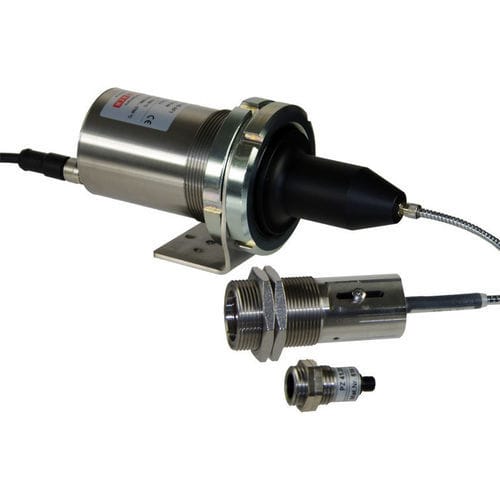

Quotientenpyrometer CellaTemp® PA 61

elektronisch°CUSB

Produktbeschreibung:
Das CellaTemp® PA 61 ist ein digitales Zweifarb-Pyrometer mit getrenntem optischem Messkopf und Lichtleiter zur berührungslosen Temperaturmessung in industriellen Anwendungen. Es ist ausgelegt für Temperaturen von 375 bis 1.200 °C und eignet sich besonders, wenn elektromagnetische Störungen oder beengte Einbaubedingungen einen entfernten Messkopf erfordern.

Besondere Merkmale:

• Messbereich: 375–1.200 °C
• Fokussierbare Wechseloptiken zur präzisen Anpassung der Messentfernung
• Breitband-entspiegelte Präzisionsoptik
• Kurze Messwellenlängen (1,5 / 1,9 µm)
• LED-Anzeige aus großer Entfernung ablesbar
• Teststromausgang für Diagnosefunktionen
• Serienmäßig: Analogausgang und USB/RS-485-Schnittstelle
• Messkopf und Lichtleiter bis 250 °C hitzebeständig

Eigenschaften / Versionen (Zusammenfassung):
Messbereich: 375 - 1200 °C
Fokusentfernung: 0,12 m - ∞
Visieroption (Beispiel): Laser-Pilotlicht
Beispielversion: CellaTemp PA 61 AF 21 (Messkopf PA 41.05, Fokussierung 0,12 m - ∞)
Form des Messfeldes: rund
Distanzverhältnis: 40 : 1
Messprinzip: Zweifarb-Verfahren

Technische Daten (Messparameter):
Messbereich: 375 - 1200 °C
Sensor: Doppel-Photodiode
Spektralbereich: 1,5 / 1,9 µm
Ansprechzeit t98: ≤ 30 ms
Messunsicherheit: 1,5 % des Messwertes [°C]
Wiederholbarkeit: 3 K
Temperaturkoeffizient: 0,05 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Optische Varianten:
Messköpfe: PA 41.05 (M16): Fokussierung 0,12 m - ∞

Elektrische Parameter:

• Analogausgang: 0(4) - 20 mA, linear, schaltbar, skalierbar (Widerstand ≤ 500 Ω)
• Schaltausgänge: 2 x Open Collector 24 V DC, ≤ 30 mA
• Schalteingänge: 2 x bis 24 V
• Schnittstelle: USB, RS-485
• Versorgung: 24 V DC (+10 % / -20 %), Stromaufnahme ≤ 175 mA

Funktionen:

• Visieroption: Laser-Pilotlicht
• Anzeige: 4-stellige rote LED, Ziffernhöhe 8 mm
• Statusanzeige: 2 x LED
• Bedienelemente: 3 Tasten

Allgemeine Parameter:
Anschluss: M12 Gewinde 8-polig
Umgebungstemperatur: Elektronik 0 - 65 °C; Messkopf bis 250 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchtigkeit: 95 % r.H. max. (nicht kondensierend)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP65 (DIN 40050)
Gewicht: ca. 0,9 kg

Einstellbare Parameter (Auswahl):

• Messbereich und Kanalwahl (Zweifarben-, Einkanal 1 oder 2)
• Emissionsgrad und Transmissionsfaktor
• Kompensation der reflektierten Umgebungsstrahlung
• Glättungsfilter und Speicherbetrieb
• Schwellen und Betriebsart der Alarmausgänge
• Parameter der ATD-Funktion und Linearisation
• Simulation von Strom und Temperatur; Einheit °C/°F

Funktionen (Betrieb):

• Übertemperaturmeldung: Analogausgang > 20,5 mA bei interner Temperatur > 80 °C
• Servicefunktion: Simulation eines Messwertes oder eines Stromsignals

Lieferumfang:

• Pyrometer CellaTemp PA
• Anschlusskabel VK 02/A (5 m)
• Messkopf
• USB-Kabel VK 11/D (1,8 m)
• Software CellaView
• Kurzanleitung

Software:
CellaView Konfigurations- und Diagnosesoftware

Spezifikationen:

• Modell: CellaTemp® PA 61
• Messbereich: 375 - 1.200 °C
• Spektralbereich: 1,5 / 1,9 µm
• Ansprechzeit (t98): ≤ 30 ms
• Genauigkeit: 1,5 % des Messwertes
• Wiederholbarkeit: 3 K
• Distanzverhältnis: 40 : 1
• Messfeldform: rund
• Schnittstellen: USB und RS-485
• Analogausgang: 0(4) - 20 mA, linear, schaltbar
• Versorgung: 24 V DC (+10 % / -20 %)
• Betriebstemperatur: Elektronik 0 - 65 °C; Messkopf bis 250 °C
• Schutzart: IP65
• Gehäuse: Edelstahl V2A (1.4305)
• Anzeige: 4-stellige rote LED (8 mm)
• Gewicht: ca. 0,9 kg
