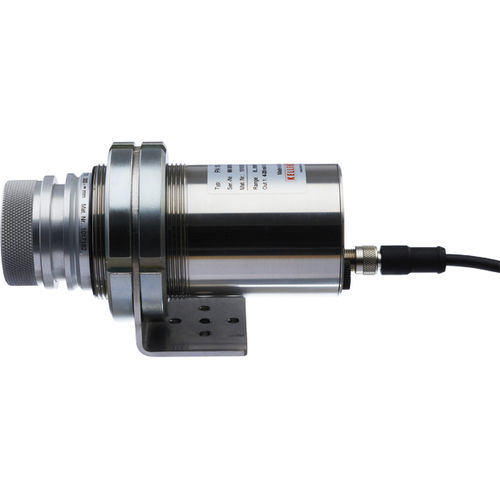

Quotientenpyrometer CellaTemp® PA 40

mit LED-Displaymit LaserpointerRS485

Übersicht
Das CellaTemp® PA 40 ist ein digitales Quotientenpyrometer zur berührungslosen Temperaturmessung von 500 bis 3.000 °C. Das Quotientenmessverfahren macht das Gerät weniger empfindlich gegenüber Störungen durch Staub, Dampf, verschmutzte Schutzscheiben und sich ändernde Messoberflächen im Vergleich zu Einfarbpyrometern. Zum Anvisieren stehen Durchblickvisier, Laserpilotlicht und ein optionales Kameramodul zur Verfügung.

Hauptmerkmale

• Messbereiche: 500 bis 3.000 °C (mehrere Segmente)
• Fokussierbare Wechseloptiken zur genauen Anpassung der Messentfernung
• Breitband-entspiegelte Präzisionsoptiken und kurze Messwellenlängen
• LED-Anzeige gut aus großer Entfernung ablesbar und 2 Status-LEDs
• Teststromausgang für Diagnosezwecke
• Serienmäßig: Analogausgang (0(4)-20 mA) und USB / RS 485 Schnittstelle

Technische Daten (Auswahl)
Sensor: Doppel-Photodiode
Spektraler Bereich: 0,95 / 1,05 µm
Ansprechzeit t98: abhängig vom Messbereich — siehe Datenblatt (≤ 10–20 ms typisch)
Messunsicherheit: 1 % des Temperaturwerts
Wiederholgenauigkeit: 2 K
Temperaturkoeffizient: 0,05 %/K
Auflösung (Stromausgang): 0,2 K + 0,03 % des ausgewählten Bereichs
Auflösung (Schnittstelle): 0,1 K
Auflösung (Display): 1 K

Optische Varianten / Objektive
Messbereich 500–1400 °C: F50 PZ 20.08, Fokussierung 0,3 m – ∞
Messbereiche 650–1700, 750–2400 und 850–3000 °C: Standardobjektiv PZ 20.01 Fokussierung 0,4 m – ∞; Nahbereich PZ 20.03 Fokussierung 0,2–0,4 m; Weitwinkel PZ 20.05 Fokussierung 0,2 m – ∞; Tele PZ 20.06 Fokussierung 1,2 m – ∞; Tele II PA 20.06 Fokussierung 0,6 m – ∞; zusätzlich für 850–3000 °C: Makro PA 40.01 Fokussierung 0,086–0,115 m

Elektrik / Schnittstellen
Analogausgang: 0(4)–20 mA linear, schaltbar, skalierbar (≤ 500 Ω)
Analogeingang: 0–10 V
Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 30 mA
Schalteingänge: 2 × bis 24 V
Schnittstellen: USB, RS 485
Spannungsversorgung: 24 V DC (+10 % / -20 %), Stromaufnahme ≤ 175 mA

Kamera / Visierung
Videoausgang (Kameraoption): Composite PAL, 1 Vpp, 75 Ω
Visiermöglichkeiten: Durchblickvisier, Laserpilotlicht, Videokameramodul

Einstellbare Parameter & Funktionen

• Auswahl Messbereich und Skala
• Glättungsfilter, Speicherbetrieb, Haltezeit
• Emissivität, Transmissivität, Kompensation reflektierter Umgebungsstrahlung
• Alarmgrenzen und Betriebsarten
• ATD-Funktion (Automatische Temperaturdetektion) und Linearisation (optional)
• Simulations- und Diagnosefunktionen; Temperatureinheit °C/°F

Mechanisch & Umgebung
Anschluss: M12 8-polig
Umgebungstemperatur: 0–65 °C; Lagerung: -20–+80 °C
Luftfeuchte: ≤ 95 % r.H., ohne Kondensation
Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305); Schutzart: IP65
Gewicht: ca. 0,9 kg

Lieferumfang

• Pyrometer CellaTemp® PA 40
• Anschlusskabel VK 02/A (5 m)
• Videokabel VK 02/F (5 m) für Kameramodell
• USB-Kabel VK 11/D (1,8 m)
• Software CellaView und Kurzanleitung

Software
CellaView-Software zur Konfiguration und Diagnose.

Hinweise
Mehrere Objektivvarianten, Zubehör und Montageoptionen sind verfügbar, um das PA 40 an unterschiedliche Messentfernungen und Zielgrößen anzupassen.
