Software-Suite / Visualisierung COMBIVIS 6

ÜberwachungDatenerfassungs und -analyseKonfiguration

Übersicht
COMBIVIS 6 ist die kostenlose PC-Software von KEB zur Konfiguration, Inbetriebnahme, Diagnose und Verwaltung von KEB Drive Controllern. Sie bietet Parameterverwaltung, Live-Monitoring, Firmwareverwaltung, ein integriertes Oszilloskop sowie optionale Erweiterungspakete zur Anpassung an spezifische Anwendungen.

Wesentliche Funktionen

• Umfassende Konfiguration aller Geräteparameter und Verwaltung von Parameterlisten
• Anzeige physikalischer Messgrößen und Monitoring von Betriebsdaten
• Wizards für geführte Inbetriebnahme und Fehlersuche mit intuitiven grafischen Oberflächen
• Konfiguration und Analyse der Echtzeit-Feldbus-Kommunikation
• Integrierte Dokumentendatenbank mit Handbüchern und technischen Informationen

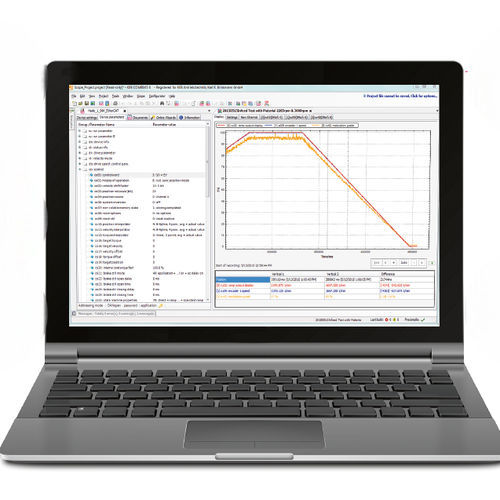

• Mehrkanaliges Scope zur Aufzeichnung und Darstellung von Messsignalen
• Drive Software Center für Firmware-Updates von COMBIVERT-Controllern

Kernfunktionen

• Inbetriebnahme, Konfiguration und Verwaltung von KEB-Geräten
• Geführte Assistenten für Commissioning und Diagnose
• Parameterlisten: Erstellen, Sichern, Wiederherstellen und Verteilen von Parametersätzen
• Energieeffizienz-Berechnung nach EN 61800-9-2
• Direkter Zugriff auf Dokumentation für Komponenten im KEB-Portfolio

Pakete / Erweiterungen (Beispiele)

• Device Naming: Massen-(Um-)benennung von Geräten in einem Projekt mit Standard- oder individuellen Namensschemata
• Servopumpen Wizard: Assistentengeführte Inbetriebnahme für Servopumpen + Drive + Motor mit Autotuning und Resonanz/Notch-Behandlung
• Startup Wizard T6 APD: Menügeführter Inbetriebnahme-Assistent für modulare T6 APD-Controller und Schnittstellendefinition
• Dashboard: Übersichtliche Visualisierung von S6/F6-Controllerstatus, Betriebsparametern, Fehlerhistorie und Snapshots für den Service
• Scope 2.0: Erweiterte Aufzeichnung, intelligente Trigger, Kurvenüberlagerung und verbesserte Geräteintegration

COMBIVIS CLI
COMBIVIS CLI ist ein Kommandozeilentool zur automatisierten Interaktion mit KEB-Geräten via UDP oder serieller Verbindung. Typische Anwendungsfälle: Lesen/Schreiben von Parametern, Ausführen von Parameterlisten und KebFTP-Dateioperationen zur Produktions- und Serviceautomatisierung.

• Beispiele für Befehle: logFile, write/read, downloadDW5
• KebFTP-bezogene Funktionen: transferFormTarget, listFiles, deleteFile
• Unterstützte Plattformen (erfordert .NET Framework 4.7.2): Windows 7, 8.1, 10

COMBIVIS mobile (App)
Die COMBIVIS mobile App ermöglicht die drahtlose Bedienung von KEB Drive Controllern per Smartphone oder Tablet (WLAN bzw. Bluetooth mit Adapter). Sie unterstützt Monitoring, Fehleranalyse, Anzeige/Änderung von Parametern, Favoritenlisten sowie Backup/Restore und einen Offline-Scope.

• Unterstützt COMBIVERT S6/F6 Controller
• Verbindung über WLAN und Bluetooth (Adapter ggf. erforderlich)
• Dashboard, Fehlerliste, I/O-Status und Betriebs-Historie
• Parameter lesen/schreiben, Favoriten-Parameterlisten und Backup/Restore
• Offline-Scope-Funktionalität

Downloads & Dokumentation
COMBIVIS 6 stellt Benutzerhandbuch, Release-Notes, FAQs und Installationspakete bereit, die vom Hersteller zur Verfügung gestellt werden. Die vollständige Dokumentation und Downloadpakete sind auf der Produktseite einsehbar.

Technische Spezifikationen

• Produkt / Modell: COMBIVIS 6
• Hersteller: KEB Automation KG
• Unterstützte Controller: COMBIVERT S6, F6
• Funktionen: Gerätekonfiguration, Monitoring, Diagnose, Feldbus-Analyse, Dokumentendatenbank, Scope (mehrkanalig), Firmware-Management
• Erweiterungen: Device Naming, Servopumpen Wizard, Startup Wizard T6 APD, Dashboard, Scope 2.0
• COMBIVIS CLI: UDP/seriell; Windows 7/8.1/10, .NET Framework 4.7.2
• Dokumentierte Softwareversion: 6.9.0
• Energie-Feature: Energieeffizienz-Berechnung nach EN 61800-9-2
