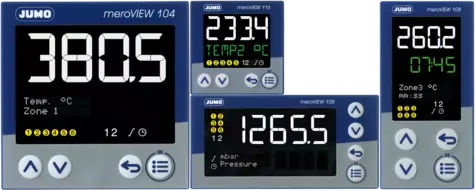

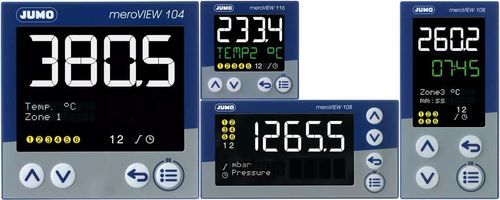

Digitaler Anzeiger meroVIEW

mit LCD-AnzeigeEinbauUSB

Produktbeschreibung
Der JUMO meroVIEW ist ein Multifunktionsdigitalanzeiger mit integrierter SPS-Funktion, ausgelegt für flexible Prozessüberwachung und -steuerung. Benutzeroberfläche und Hardware lassen sich mit optionalen Ein-/Ausgangs- und Kommunikationsmodulen an die benötigten Prozessgrößen anpassen.

Kurzbeschreibung
Multifunktionsdigitalanzeiger mit SPS-Funktion (JUMO meroVIEW).

Verfügbarkeit
Auf Lager

Versorgungsspannung (Varianten)

• AC 110 bis 240 V +10/-15 %, 48 bis 63 Hz
• AC/DC 24 V +10/-15 %, 48 bis 63 Hz

Highlights

• Hohe Schnittstellenkonnektivität zur Feld- und Netzintegration
• Intuitive Konfiguration und Bedienung über Klartextanzeige
• Schnelle und einfache Inbetriebnahme durch modulare Optionskarten

Technische Daten (Zusammenfassung)

• Eingänge: Analogeingang, Digitaleingang; optional zusätzliche Analog-, Digital- und Zähleingänge (12,5 kHz)
• Ausgänge: 2 Relais (Schließer) standard; optional analoge Ausgänge, Relais (Schließer/Wechsler), Halbleiterrelais, Logikausgänge (0/14 V oder 0/24 V) und Open-Collector-Ausgänge
• Formate: 116 (48 × 48 mm), 108H (48 × 96 mm), 108Q (96 × 48 mm), 104 (96 × 96 mm)
• Schnittstellen: USB-Host, USB-Device (Setup); optional RS485 (Modbus RTU Master/Slave), Ethernet (Modbus TCP Master/Slave), PROFINET Device
• Anzeige: Zwei LCD-Anzeigen mit je 18 Segmenten; Klartextanzeige für Menüs, Parameter und Prozessinformationen (Textanzeige nicht bei JUMO meroVIEW 116)
• Anschlüsse: Abnehmbare Klemmleisten mit PUSH IN
• Besonderheiten: Modularer Aufbau mit Optionskarten; Mathe- und Logikfunktionen; ST-Code-fähig zur Realisierung von Steuerungsfunktionen; schnelle Hardware-Zähler (12,5 kHz); Min-/Max-Speicher, Hold- und Tarierfunktion; Logikausgänge können Zweidrahtmessumformer versorgen; Anlaufverzögerung und Reset-Funktionen

Kundennutzen auf einen Blick

• Verschiedene Formate zur optimalen Anpassung an den Einbauschnitt und die Anwendung
• Hohe Flexibilität durch umfangreiche Eingangsoptionen
• Vielfältige Ausgangsoptionen für Steuerungs- und Signalisierungsaufgaben
• Einfache Integration in über- und untergeordnete Systeme über Standardprotokolle
• Geringerer Aufwand bei Inbetriebnahme und Betrieb durch anpassbares Gerätemenü

Technische Daten / Spezifikationen

• Modell: JUMO meroVIEW
• Eingangstypen: Analog, Digital; optionale Zähleingänge (12,5 kHz)
• Standardausgänge: 2× Relais (Schließer)
• Optionale Ausgänge: Analoge Ausgänge, zusätzliche Relais (Schließer/Wechsler), Halbleiterrelais, Logikausgänge (0/14 V oder 0/24 V), Open-Collector
• Gehäusegrößen: 48×48 mm (116), 48×96 mm (108H), 96×48 mm (108Q), 96×96 mm (104)
• Kommunikation: USB (Host/Device); optional RS485 (Modbus RTU), Ethernet (Modbus TCP), PROFINET
• Anzeige: 2× LCD mit 18 Segmenten, Klartextanzeige für Menü/Parameter/Prozessinformationen
• Anschlüsse: Abnehmbare Klemmleisten mit PUSH IN
• Funktionen: Modularer Aufbau, Math-/Logikfunktionen, ST-Code-fähig, Min/Max-Speicher, Hold/Tare/Reset
