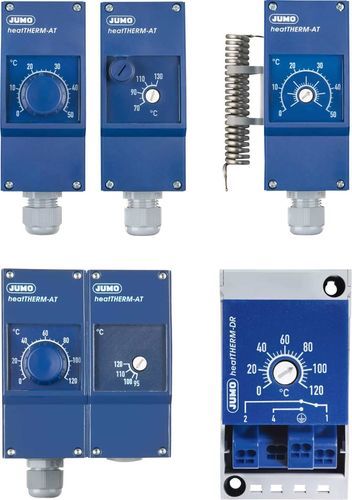

Mechanischer Thermostat heatTHERM-AT and DR

SPDTfür Oberflächenmontagewandmontiert

Überblick
Der JUMO heatTHERM-DR (Konstruktionsausführung 7+8) ist eine Aufputzthermostat-Variante mit einer speziellen Gehäuseunterseite für die Montage auf DIN-Hutschienen (TH35) oder an der Wand. Dadurch ist eine einfache Installation in Schaltschränken und Gehäusen gemäß DIN EN 60715 möglich.

Highlights

• PUSH IN Anschluss-Technologie
• Hohe Schaltpunktgenauigkeit
• Verschiedene Einsatzvarianten: Thermostat, Überwachungsgerät, Sicherheitsbegrenzer

Produktvorstellung / Merkmale

• Aufputzthermostat für industrielle Anwendungen und Gebäudeautomation
• Als Einfach- und Doppelthermostat erhältlich; Raumthermostat; Thermostat für Hutschienenmontage; Abgastemperaturüberwachung
• DR-Variante mit spezieller Gehäuseunterseite für schnelle Montage auf TH35-Hutschiene oder Wand

Allgemeine technische Daten (Tabelle)
Ausführungen: Temperaturregler (TR), Temperaturüberwacher (TW), Sicherheits-Temperaturüberwacher (STW), Sicherheits-Temperaturbegrenzer (STB)
Schaltleistung: 16 A, 230 V
Schaltelemente: einpoliger Schnappschalter
Max. Regel-/Grenzwert: 350 °C
Schutzart: IP40 Standard, IP54 optional
Einsatzgebiete: Gebäudeautomation, Heiztechnik, Klimatechnik, Schaltschränke (DR), Maschinenbau allgemein
Zulassungen: DIN, UL, PED, EAC
Funktionen zusammengefasst: Einfach- und Doppelthermostat; Raumthermostat; Thermostat für Hutschienenmontage; Abgastemperaturüberwachung

Technische Spezifikationen

• Konstruktionsarten: heatTHERM-AT und heatTHERM-DR (DR = spezielle Gehäuseunterseite für Hutschienen- oder Wandmontage)
• Montage: Aufputz; DR-Variante kompatibel mit TH35-Hutschiene
• Anschlusstechnik: PUSH IN
• Schaltleistung: 16 A bei 230 V
• Schaltelement: einpoliger Schnappschalter
• Max. Regel-/Grenzwert: bis 350 °C
• Schutzklasse: IP40 Standard, IP54 optional
• Zulassungen: DIN, UL, PED, EAC
• Typische Anwendungen: Gebäudeautomation, Heizung, Klimatechnik, Schaltschränke, Maschinenbau
