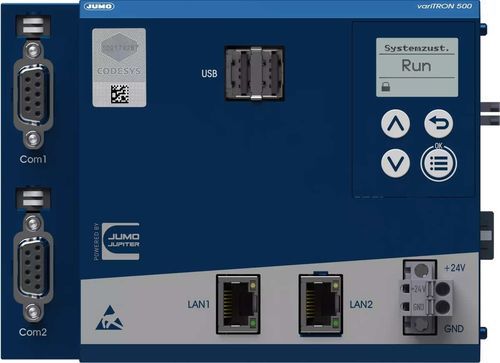

CPU-Karte / Quad-Core variTRON 500

EthernetRS-232EtherCAT

Produktbeschreibung
Der JUMO variTRON 500 basiert auf der modularen JUMO JUPITER Plattform. Die Zentraleinheit bildet zusammen mit den bewährten Ein- und Ausgangsmodulen (inkl. Controller-Modul) des Mess-, Regel- und Automatisierungssystems JUMO mTRON T ein Gesamtsystem und stellt PLC-Funktionalität bereit (CODESYS V3.5).

Highlights

• Integration von Softwarefunktionen (PLC)
• Hohe Skalierbarkeit für Systemerweiterungen
• Prozessabbildung aller angeschlossenen Module

Technische Daten (Auszug aus der Tabelle)
Schnittstellen: 2 USB host, 1 Ethernet, Systembus; optional: 1 weiterer Ethernet, 2 PROFINET, 2 RS232/RS485
Betrieb: 4 Tasten und monochromes LCD-Display, 96 × 64 Pixel (8 Zeilen)
Optionen: PLC nach IEC 61131-3 (CODESYS V3.5), OPC UA Server (mit PLC), 9 Programmgeneratoren (mit PLC, ab Systemversion xx)
Hardware: JUMO JUPITER Plattform mit 800 MHz Quad-Core Prozessor; batteriepufferter RAM
Module: mehr als 30 intelligente Anschlussmodule; Bedienfelder im Hoch- oder Querformat; Formate 4:3 oder 16:9
Regelkreise: mehr als 120
Anschlussmöglichkeiten: JUMO digiLine Sensoren für Flüssigkeitsanalyse; Thyristor-Leistungsregler via EtherCAT
Besondere Merkmale: hohe Rechenleistung; flexibles Bedienkonzept; zahlreiche Freiheitsgrade in SW/HW; moderne Kommunikationsschnittstellen (OPC UA, MQTT); einfache Anpassung der I/Os; Erweiterung neuer Softwarefunktionen über CODESYS PLC; Multi-System-Unterstützung; integrierte JUMO Web-Diagnose; Bereitstellung von Funktions- und Visualisierungsbibliotheken; optionale Recorder-App zur Prozessdatenerfassung und -auswertung

Technische Spezifikationen

• Schnittstellen: 2 USB host, 1 Ethernet, Systembus; optional: 1 Ethernet, 2 PROFINET, 2 RS232/RS485
• Betrieb: 4 Tasten und monochromes LCD-Display, 96 × 64 Pixel (8 Zeilen)
• Optionen: PLC nach IEC 61131-3 (CODESYS V3.5); OPC UA Server (mit PLC); 9 Programmgeneratoren (mit PLC, ab Systemversion xx)
• Hardware: JUMO JUPITER Plattform mit 800 MHz Quad-Core Prozessor; batteriepufferter RAM
• Module: >30 intelligente Anschlussmodule; Bedienfelder Hoch-/Querformat; Formate 4:3 oder 16:9
• Regelkreise: mehr als 120
• Anschlüsse: JUMO digiLine Sensoren für Flüssigkeitsanalyse; Thyristor-Leistungsregler via EtherCAT
• Besondere Merkmale: hohe Rechenleistung; flexibles Bedienkonzept; fortschrittliche Kommunikation (OPC UA, MQTT); einfache I/O-Anpassung; Erweiterbarkeit via CODESYS PLC; Multi-System-Support; integrierte Web-Diagnose; Funktions- und Visualisierungsbibliotheken; optionale Recorder-App zur Prozessdatenerfassung und -auswertung
