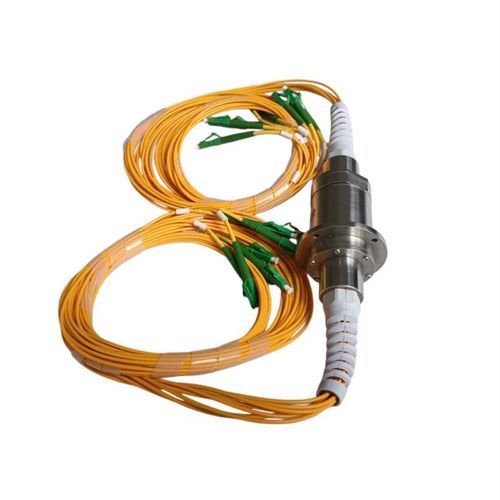

Lichtwellenleiter-Drehverbindung / für Schifffahrtsanwendungen GHS025-NF-01

für die Luftfahrtindustriefür Industrieanwendungenfür Windkraftanlage

Produktübersicht
Der 8-Kanal Glasfaser-Schleifring (Fiber Optic Rotary Joint / FORJ) ist ein präzisionsgefertigtes Rotations-Übertragungsgerät, das für kontinuierliche 360°-Drehungen ausgelegt ist und dabei eine stabile, verlustarme optische Signalübertragung gewährleistet. Er integriert bis zu 8 unabhängige Glasfaserkanäle in einem kompakten Gehäuse und ermöglicht die gleichzeitige Übertragung mehrerer Kanäle für Daten, Video oder Sensorsignale ohne Kabelverdrehung. Dieses Modell verfügt über Singlemode-Faser (9/125 µm), LC/PC-Steckverbinder und gepanzerte 2,0 mm Faser-Pigtails für zuverlässige Leistung in anspruchsvollen Industrie- und Feldeinsätzen.

Hauptmerkmale

• 8 unabhängige optische Kanäle – Unterstützt Mehrkanalübertragung (Daten, Video, Steuerung) in einer kompakten Einheit
• Niedrige Einfügungsdämpfung – ≤ 3 dB pro Kanal, mit stabiler Variation ≤ ±0,20 dB
• Hohe Lebensdauer – Ausgelegt auf > 100 Millionen Umdrehungen
• Schutzart IP65 – Staubdicht und geschützt gegen Strahlwasser, geeignet für den Außenbereich und raue Industrieeinsätze
• Großer Temperaturbereich – -40°C bis +85°C für extreme Umgebungen
• Kompaktes Design – Platzsparende Bauweise zur Integration in bestehende Rotationssysteme
• Anpassbare Optionen – Kanalanzahl (2–10), Steckverbindungstyp (FC/ST/SC/LC), Fasertyp (Singlemode / Multimode), Kabellänge und Mantelmaterial verfügbar

Technische Daten
Anzahl der Kanäle: 8 (anpassbar 2–10)
Wellenlängenbereich: 1310 / 1550 nm
Einfügungsdämpfung: ≤ 3 dB
Rückflussdämpfung: ≥ 45 dB
Variation Einfügungsdämpfung: ≤ ±0,20 dB
Fasertyp: Singlemode 9/125 µm
Steckertyp: LC/PC (andere verfügbar)
Faser-Pigtail: Gepanzert 2,0 mm, Standardlänge 1 m
Betriebsgeschwindigkeit: 0–300 rpm (anpassbar)
Betriebstemperatur: -40°C ~ +85°C
Lagertemperatur: -50°C ~ +90°C
Schutzart: IP65
Betriebsdauer: > 100 Millionen Umdrehungen
Gehäusematerial: Edelstahl / Aluminiumlegierung
RoHS-konform: Ja

Anwendungen

• Radarsysteme – Drehbare Antennenplattformen, die eine stabile Mehrkanalübertragung erfordern
• Fernerkundung & Überwachung – Schwenk-/Neige-Kameras, Wärmebildsysteme, Bodenstationen für UAVs
• Industrielle Automation – Drehindex-Tische, Verpackungsmaschinen, Roboterarme
• Medizinische Geräte – CT-Scanner, Operationsroboter, diagnostische Bildgebungssysteme
• Öl & Gas / Marine – Kabelmanagementsysteme für Tauch-ROVs, Offshore-Bohrtechnik
• Windenergie – Blattverstellungssysteme in Windturbinen
• Verteidigung & Luftfahrt – Turretsysteme, Raketenwerfer, luftgestützte Pods

Modell / Serie
Modell / Serie: GHS025-NF-01 Series, 8-Kanal Standard
Faser: Singlemode 9/125 µm (Multimode optional)
Stecker: LC/PC Standard (FC/ST/SC verfügbar)
Einfügungsdämpfung: ≤ 3 dB, Variation ≤ ±0,20 dB
Rückflussdämpfung: ≥ 45 dB
Schutz: IP65
Betriebstemperatur: -40°C bis +85°C
Geschwindigkeit: 0–300 rpm (anpassbar)
Betriebsdauer: > 100 Millionen Umdrehungen
Gehäuse: Edelstahl oder Aluminiumlegierung
