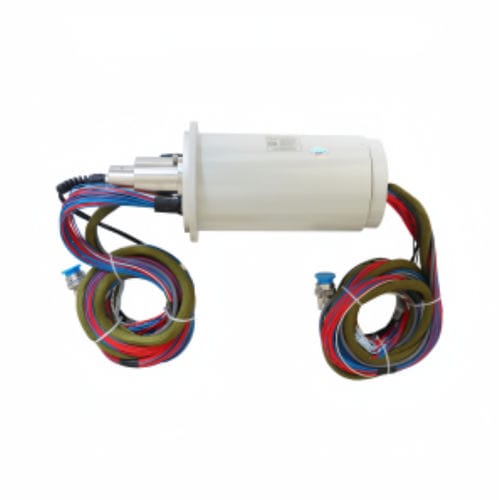

Hybrider Schleifring DHS130-56-5F

Lichtleiterelektro-optischKapsel

Kurzbeschreibung
DHS130 Serie 5-Kanal Glasfaser-/fotoelektrischer Schleifring

Übersicht
Die DHS130-Serie von fotoelektrischen Kombinations-Schleifringen mit 5 Eingängen und 5 Ausgängen überträgt simultan 5 Glasfasern und 1 bis 56 elektrische Kanäle. Es handelt sich um einen integrierten leitenden Schleifring mit einem Gehäuse aus Aluminiumlegierung. Die elektrischen Leitungen unterstützen Signal (2A), 10A, 50A und Spannungen bis zu 600VAC/VDC.

Anwendung und Funktion
Fotoelektrische Schleifringe ermöglichen eine kontinuierliche 360°-Rotation bei gleichzeitiger unterbrechungsfreier Strom- und Glasfaser-Datenübertragung. Sie verwenden Glasfasern für die Übertragung großer Datenmengen zwischen rotierenden und stationären Komponenten. Geeignet für unbegrenzte dauerhafte oder intermittierende Drehung, vereinfachen sie die mechanische Integration und schützen die Fasern vor Schäden durch Gelenkdrehung.

Unsere Vorteile

• Produkteigenschaften: Schutzart IP; geeignet für extreme Umgebungen; explosionsgeschützte Ausführungen verfügbar; geringer Wartungsaufwand; Integration von Hochfrequenzkanälen; Standard- und kundenspezifische Ausführungen; unterstützt HD-Videoübertragung mit hoher Bildrate; 360° kontinuierliche Drehung; Integration von Drehverbindungen und Ethernet; kompatibel mit vollständig kardanischen Systemen; Twist-Kapsel-Integration; ausgelegt auf lange Lebensdauer.
• Unternehmenskompetenzen: OEM- und ODM-Services; professionelles F&E- und Produktionsteam; Werksanlagen mit Produktions- und F&E-Flächen zur Erfüllung verschiedener Kundenanforderungen.
• Kundendienst & technischer Support: Kundendienst und technischer Support verfügbar; langfristig qualifizierter Lieferant für mehrere Militäreinheiten, Forschungsinstitute und Unternehmen.

Standard Produktumriss
Modellbeispiel: DHS100-18-4F (illustrative Umrisszeichnung als Referenz)

Merkmale / Technische Spezifikationen

• Modellbezeichnung: DHS130-56-5F (repräsentative Konfiguration)
• Serie: DHS130 Serie
• Anzahl der Stromkreise: 56
• Betriebstemperatur: -40°C ~ +65°C
• Nennstrom: anpassbar (unterstützt verschiedene Nennströme einschließlich Signal 2A, 10A, 50A)
• Betriebsfeuchte: ≤70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzgrad: IP54
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Durchschlagfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Gehäusematerial: Aluminiumlegierung
• Elektrischer Kontaktmaterial: Edelmetall
• Dynamische Widerstandsänderung: ≤10 mΩ (typisch)
• Anschlusskabel-Spezifikation: farbige Teflon-Isolierung & verzinntes, flexibles Litzenkabel
• Drehzahl: 0 ~ 600 U/min
• Anschlusslänge: 500 mm + 20 mm
