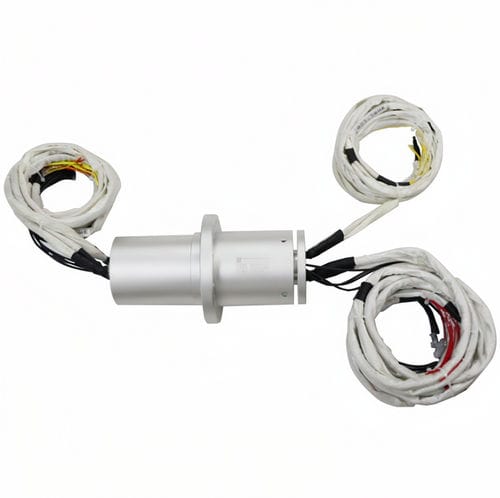

Hybrider Lichtwellenleiter-Drehverbindung DHS095-27-4F

zur Leistungs- und Signalübertragungfür IndustrieanwendungenAluminium

Kurzbeschreibung
Hybrider Schleifring, der 4 faseroptische Kanäle (Singlemode/Multimode) mit bis zu 27 elektrischen/Signal-Kreisen für eine 360°-Dauer- oder Intervallrotation kombiniert. Entwickelt zur Übertragung von hochkapazitiven optischen Daten sowie Energie/Signalen zwischen festen und rotierenden Teilen bei reduzierter mechanischer Belastung der Fasern und vereinfachter Systemintegration.

Hauptparameter

• Modell: DHS095-27-4F
• Anzahl der Kreise: 27
• Optische Kanäle: 4 (Singlemode / Multimode unterstützt)
• Betriebstemperatur: -40°C bis +65°C
• Arbeitsfeuchte: ≤70%
• Nennspannung: 0–240 VAC/VDC
• Nennstrom: anpassbar
• Schutzart: IP54
• Isolationswiderstand: ≥1000 MΩ @500 VDC
• Isolationsfestigkeit: 1500 VAC @50Hz, 60 s, Leckstrom 2 mA
• Gehäusematerial: Aluminiumlegierung
• Kontaktmaterial elektrisch: Edelmetall
• Dynamische Widerstandsänderung: ≤10MΩ
• Anschlussleitung: farbige Teflon-Isolierung & verzinnter mehrdrähtiger flexibler Leiter, Länge 500 mm + 20 mm
• Drehzahl: 0–600 U/min

Eigenschaften

• Überträgt Singlemode- oder Multimode-Fasersignale parallel zu mehreren elektrischen Kanälen
• Optische Anschlussoptionen: FC, SC, ST, SMA oder LC (PC und APC); hybride Übertragung von Leistung, Steuerung und Niedersignal
• Kann mit traditionellen elektrischen Schleifringen kombiniert werden, um fotoelektrische Hybrid-Bus-Ringe zur Übertragung von Leistung und Hochgeschwindigkeitsdaten zu bilden
• Optische Übertragung ohne elektrischen Kontakt auf den Faserwegen; keine Reibung an den Faserkernen, lange Lebensdauer (bis zu 100 Millionen Umdrehungen bei einigen Kernen)
• Zuverlässig, ohne Leckage und immun gegenüber elektromagnetischen Störungen, geeignet für Langstreckenübertragung

Produktzeichnung
Produktzeichnungen und Bilder für die DHS095-Serie sind für Montage- und Integrationsreferenz verfügbar (illustrativ).

Technische Daten

• Modell: DHS095-27-4F (DHS095-Serie)
• Optische Kanäle: 4 (Singlemode / Multimode)
• Elektrische/Signal-Kanäle: bis zu 27 Kreise
• Betriebstemperaturbereich: -40°C bis +65°C
• Nennspannung: 0–240 VAC/VDC
• Schutzgrad: IP54
• Isolationswiderstand: ≥1000 MΩ @500 VDC
• Isolationsfestigkeit: 1500 VAC @50Hz für 60 s, Leckstrom 2 mA
• Kontaktmaterial: Edelmetall
• Anschlussleitung: farbige Teflon-Isolierung & verzinnter mehrdrähtiger flexibler Leiter, Länge 500 mm + 20 mm
• Drehzahl: 0–600 U/min
