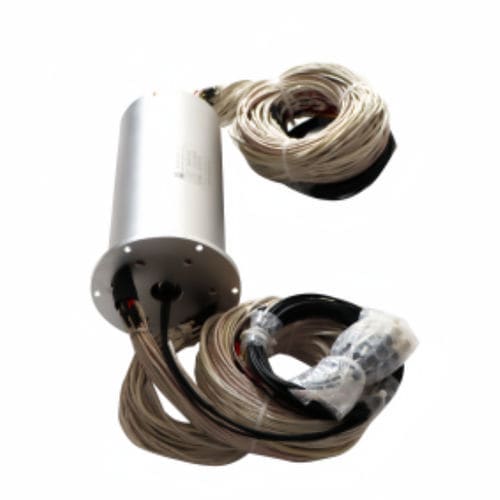

Elektro-optischer Schleifring DHS085-70-4F

Lichtleiterhybridmedizinisch

Kurzbeschreibung
DHS085-70-4F optoelektrischer Schleifring (vierkanaliger optoelektronischer Hybrid-Schleifring), der 4 Glasfasern und 1 bis 70 elektrische Kanäle gleichzeitig übertragen kann. Präziser integrierter leitender Schleifring mit Gehäuse aus Aluminiumlegierung. Elektrische Pfade unterstützen Signal (2A), 10A und 50A; Spannung bis zu 600 VAC/VDC.

Produktübersicht
Optoelektronische Schleifringe verwenden optische Fasern zur Datenübertragung zwischen rotierenden und stationären Systemkomponenten. Sie ermöglichen unbegrenzte, kontinuierliche oder intermittierende Drehung bei der Übertragung großer Datenmengen und elektrischer Signale, verbessern die mechanische Integration und vermeiden Faserschäden durch drehende Gelenke. Sie können mit herkömmlichen elektrischen Schleifringen kombiniert werden, um hybride fotoelektrische Baugruppen für Stromversorgung und Hochgeschwindigkeitsdatenübertragung zu bilden.

Typische Anwendungen

• High-End-Roboter
• Hochwertige Materialförderanlagen
• Drehbare Türme an Militärfahrzeugen
• Fernsteuersysteme
• Radarantennen
• Faseroptische Sensorik und andere Drehtische (Drehzahlprüfstände)
• Übertragung und Steuerung von Hochgeschwindigkeitsvideo sowie digitalen und analogen Signalen
• Medizinische Systeme
• Videoüberwachungssysteme
• Nationale oder internationale Sicherheitssysteme
• Systeme für den Betrieb von U-Booten
• Notbeleuchtungsanlagen
• Ausstellungs-/Präsentationsausrüstung

Produktdetails (Hauptparameter)
Modell: DHS085-70-4F
Anzahl der Stromkreise: 70
Betriebstemperatur: -40°C ~ +65°C
Nennstrom: kundenspezifisch
Betriebsfeuchte: ≤70%
Nennspannung: 0 ~ 240 VAC/VDC
Schutzart: IP54
Isolationswiderstand: ≥1000 MΩ @ 500 VDC
Gehäusematerial: Aluminiumlegierung
Isolationsfestigkeit: 1500 VAC @ 50Hz, 60s, 2mA
Material der elektrischen Kontakte: Edelmetall
Dynamische Widerstandsänderung: ≤10 mΩ
Anschlusskabel-Spezifikation: Farbiges Teflon-isoliertes, verzinntes feindrahtiges flexibles Kabel
Drehzahl: 0 ~ 600 rpm
Anschlusskabel-Länge: 500 mm + 20 mm

Merkmale / Technische Daten

• Übertragung: 4 Glasfasern + 1 bis 70 elektrische Kanäle
• Unterstützte elektrische Pfade: Signal (2A), 10A, 50A; bis zu 600 VAC/VDC
• Anzahl der Stromkreise: 70
• Betriebstemperatur: -40°C ~ +65°C
• Nennstrom: kundenspezifisch
• Betriebsfeuchte: ≤70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzart: IP54
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Gehäusematerial: Aluminiumlegierung
• Isolationsfestigkeit: 1500 VAC @ 50Hz, 60s, 2mA
• Material der elektrischen Kontakte: Edelmetall
• Dynamische Widerstandsänderung: ≤10 mΩ
• Anschlusskabel: Farbiges Teflon-isoliertes, verzinntes feindrahtiges flexibles Kabel
• Drehzahl: 0 ~ 600 rpm
• Anschlusskabel-Länge: 500 mm + 20 mm
