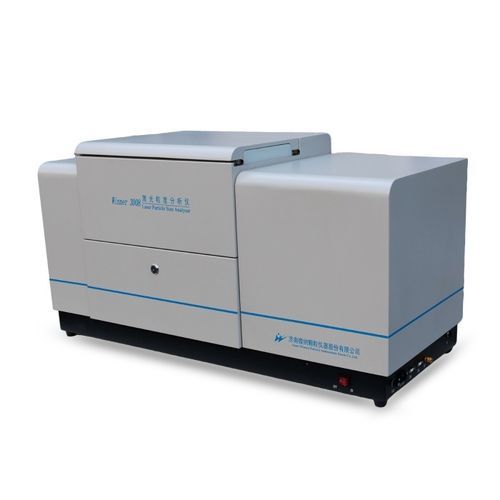

Laser-Partikelgrößenmessgerät Winner3008B

LaserbeugungoptischLaserbeugung

Produktübersicht
Winner3008B ist ein Laser-Partikelgrößenanalysator mit Trockendispersionsmodul, der manuelle und vollautomatische Betriebsarten bietet. Auf Basis des Mie-Streuungsprinzips und eines konvergenten Licht-Fourier-Transformations-Optikwegs kombiniert er einen Halbleiterlaser mit einem ringförmigen photoelektrischen Detektor, um reproduzierbare und genaue Partikelgrößenverteilungen für trockene Pulver zu liefern, einschließlich wasserreaktiver oder flüssigkeitsempfindlicher Materialien.

Hauptspezifikationen

• Modell: Winner3008B
• Prinzip: Mie-Streuung
• Detektor: logarithmisch angeordnetes Array, Messwinkel 0,015°–145°
• Betrieb: manuell oder vollautomatisch
• Messdauer: kompletter Test <1 Min.; Ergebnisintervall 500 ms
• Abmessungen (B×T×H): 1040×440×540 mm; Nettogewicht: 58 kg

Messbereich

• Bereich: 0,1–1200 μm
• Kanäle: 84
• Genauigkeit (CRM D50): ≤1,0%
• Wiederholbarkeit (CRM D50): ≤1,0%
• Dispersion: trockene turbulente Dispersion (patentiert); Fördergeschwindigkeit einstellbar; Medium: Druckluft 0–6 bar

Optik

• Lichtquelle: roter Halbleiterlaser λ=639 nm (>3,0 mW); optional grün λ=405 nm (>2,0 mW)
• Optischer Weg: konvergente Licht-Fourier-Transform; effektive Brennweite: 500 mm
• Optische Justage: vollautomatisch, Präzision bis 0,2 μm; Lasersicherheit: Klasse 1

Softwarefunktionen

• Analysemodelle: freie Verteilung, R-R, log-normal, statistische Modelle nach Kategorien
• Statistischer Vergleich: Vergleich von Chargen oder Prozessschritten
• Datenverarbeitung: automatisierte statistische Auswertung und Ausgabe repräsentativer Ergebnisse
• Benutzerdefinierte Kennwerte: Definition von D1–D100 und kumulativen Bereichen
• Ausgaben: D-Werte, Intervall- und kumulative Verteilungen, Diagramme; Export Word/Excel/BMP/TXT/PDF
• Ein-Klick-Betrieb: automatisierter Ablauf für Staubabsaugung, Luftzufuhr, Probenzufuhr, Messung und Verarbeitung
• Oberflächen: Chinesisch und Englisch; weitere Sprachen verfügbar; GMP optional

Vorteile

• Wählbarer manueller oder vollautomatischer Betrieb
• Patentierte turbulente Dispersion und Stoßscherentechnik für effektive Trockendispersion; verschleißfeste Keramik in Kontaktbereichen
• Automatische optische Justage auf Mikron-Ebene zur Erhaltung des optimalen Lichtwegs
• Konvergente Licht-Fourier-Transform-Optik mit Haupt- und großwinkeligem Hilfsdetektor für effiziente Erfassung über den Messbereich
• Präzise Ausgaben einschließlich D10, D50, D90 und benutzerdefinierbarer D-Werte
• Schnelle Datenerfassung und Freiform-Fitting-Inversion für reproduzierbare Ergebnisse

Anwendungen

• Zement, Keramik
• Pharma- und Kräuterpulver
• Farbstoffe, Pigmente, Füllstoffe
• Chemikalien, Katalysatoren
• Flussmittel, Lote, Additive
• Pestizide, Sprengstoffe
• Graphit, fotosensitive Materialien
• Brennstoffe, Metall- und Nichtmetallpuder
• Calciumcarbonat, Kaolin
• Kaffee und andere Lebensmittelpulver
• Magnetische Materialien und Branchen mit breiter Partikelverteilung

Patente & Technische Hinweise

• Patent optische Bankkonstruktion: ZL 2014 2 0378380.8
• Patent 3D-Optik-Justagesystem: ZL 2013 2 0835882.4
• Patent Anwendung Mie-Streuung: ZL 2013 2 0812021.4
• Patent vollständig geschlossene Probencuvette: ZL.2011 2 0267646.8
• Patent Dual-Laser rechtwinklige Anwendung: ZL 2007 2 0025702.0
• Patent Pulverdispersionspumpe: ZL 2007 2 0018648.7
• Patent Nassumlaufsinstallation: ZL2010 2 0593526.2

Technische Daten

• Modell: Winner3008B
• Messbereich: 0,1–1200 μm
• Prinzip: Mie-Streuung
• Detektor-Arrangement: logarithmisch, 0,015°–145°
• Kanäle: 84
• Genauigkeit / Wiederholbarkeit: ≤1,0% (CRM D50)
• Betriebsart: Vollautomatisch / manuell
• Vollständige Testgeschwindigkeit: <1 Min.; Intervall: 500 ms
• Dispersionsmedium: Druckluft 0–6 bar; Fördergeschwindigkeit einstellbar
• Lichtquelle: rot λ=639 nm (>3,0 mW); optional grün λ=405 nm (>2,0 mW)
• Optischer Weg & Brennweite: konvergente Licht-Fourier-Transform, 500 mm
• Lasersicherheit: Klasse 1
• Justagepräzision: bis zu 0,2 μm
• Abmessungen: 1040×440×540 mm; Nettogewicht: 58 kg
• Ausgaben: D-Werte, Verteilungen, Diagramme, Exportformate Word/Excel/BMP/TXT/PDF
