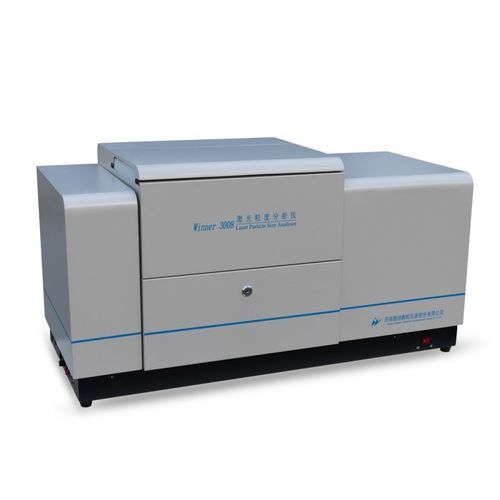

Laserbeugungs-Partikelgrößenmessgerät Winner3008A

LaserbeugungLaserfür Forschungszwecke

Übersicht
Der Winner3008A ist ein Laser-Partikelgrößenanalysator mit Trockendispersions-Einheit und bietet manuelle sowie vollautomatische Betriebsarten. Basierend auf Mie-Streuung und einem konvergenten Licht-Fourier-Transformations-Optikpfad kombiniert das Gerät leistungsfähigen Laser und einen sensitiven Ring-Fotodetektor zur hohen Wiederholbarkeit und Genauigkeit. Proben werden in Druckluft dispergiert mithilfe patentierter turbulenter Dispergier-Technologie, präziser Zuführung und patentierter Pulver-Spritzpumpe; eine ölfreie, geräuscharme Gasquelle gewährleistet vollständige Dispergierung trockener Pulver, auch solcher, die empfindlich gegenüber Flüssigkeiten sind.

Hauptmerkmale

• Wählbare Betriebsarten: vollautomatisch oder manuell.
• Patentierte Trockenturbulenz-Dispergierung für vollständige Pulverzerlegung.
• Mie-Streuung mit konvergentem Fourier-Transformations-Optikpfad für weiten Messbereich und hohe Genauigkeit.
• Leistungsstarker roter Halbleiterlaser (639 nm) und optional grüner Hilfslaser (405 nm).
• Logarithmisch angeordnete Detektorreihe, Abdeckungswinkel 0,015°–145° zur umfassenden Streulichtauf-nahme.
• Ölfreie, geräuscharme Gasquelle, präzise Zuführeinheit und patentierte Pulver-Spritzpumpe.
• Automatische Justage des optischen Bänks mit Präzision bis zu 0,2 μm.
• Ein-Klick-Automatik: Staubabsaugung, Luftzufuhr, Probenzufuhr, Messung und Datenverarbeitung.

Allgemeine Hauptspezifikationen
Modellbezeichnung: Winner3008A
Prinzip: Mie-Streuung
Detektor-Anordnung: logarithmisch aufgereihte Matrix, Winkel 0,015°–145°
Betriebsmodus: vollautomatisch / manuell
Gesamttestdauer: <1 min; Ergebnisintervall: 500 ms
Außenmaße: 1040 × 440 × 540 mm
Nettogewicht: 58 kg

Messbereich
Messbereich: 0,1–2000 μm
Anzahl Kanäle: 106
Genauigkeitsfehler: ≤1,0% (CRM D50)
Wiederholbarkeitsfehler: ≤1,0% (CRM D50)
Dispergierung: patentierte Trockenturbulenz-Dispergierung und Schockwellen-Scherschnitttechnik
Zuführgeschwindigkeit: einstellbar (Drehregler)
Dispersionsmedium: Druckluft, 0–6 bar

Optik
Lichtquelle: roter Halbleiterlaser (λ = 639 nm, P > 3,0 mW); optional grüner Laser (λ = 405 nm, P > 2,0 mW)
Optische Bank-Justage: vollautomatisch, Präzision bis 0,2 μm
Optischer Pfad: konvergenter Licht-Fourier-Transformationspfad
Effektive Brennweite: 500 mm
Laser-Sicherheit: Klasse 1

Software-Funktionen

• Analysemuster: freie Verteilung, R-R-Verteilung, log-normal und statistische Modelle.
• Statistischer Vergleich mehrerer Testergebnisse über Chargen, Verarbeitungsstufen oder Zeitpunkte.
• Datenverarbeitung: intelligente Statistik zur Ausgabe repräsentativer Testergebnisse.
• Benutzerdefinierte Analysen: Ausgabe beliebiger Partikelgrößen zwischen D1 und D100, kumulative Prozentsätze für Schwellen oder Bereiche.
• Ausgabe: typische Partikelgrößen, Intervall- und Kumulativverteilungen, Histogramme oder Kurven.
• Berichtsexport: Word, Excel, BMP, TXT, PDF.
• Ein-Klick-Betrieb: automatische Abfolge von Staubaufnahme, Luftzufuhr, Zuführung, Messung und Datenverarbeitung.
• Sprachschnittstelle: Chinesisch und Englisch; weitere Sprachen auf Anfrage.
• GMP: optional.

Vorteile

• Benutzerfreundliche Betriebsarten: manuell und vollautomatisch für Labor- und Produktionsumgebungen.
• Wissenschaftliches Dispersionssystem mit patentierter Turbulenz- und Schock-Scherung für ausreichende Dispergierung; verschleißfeste Keramikkomponenten für lange Lebensdauer.
• Automatische optische Ausrichtung mit Mikrometer-Schrittantrieb für stabilen Lichtpfad.
• Fortschrittliches optisches Design und Multiwinkel-Detektion für präzise, zuverlässige Messungen über den gesamten Bereich.
• Präzise Testberichte: unterstützt D10, D50, D90 und benutzerdefinierte D0–D100 Werte.
• Hohe Datenerfassungsrate und freie Anpassungsinversion kombiniert mit intelligenter Statistik für reproduzierbare Ergebnisse.

Anwendungen

• Geeignet für Zement, Keramik, Pharma, Pigmente/Farbstoffe, Füllstoffe, Chemikalien, Katalysatoren, Löt-/Hartlötpulver, Staub, Additive, Pestizide, Sprengstoffe, Graphit, lichtempfindliche Materialien, Brennstoffe, Metall- und Nichtmetallpulver, Calciumcarbonat, Kaolin, Kaffee und ähnliche Pulvermaterialien.
• Besonders geeignet für Pulver, die mit Flüssigkeiten reagieren oder in Flüssigkeit Form/Eigenschaften verändern (z. B. bestimmte pflanzliche Extrakte, magnetische Materialien).

Patentierte Technologien

• Optisches Bankdesign: Patent ZL 2014 2 0378380.8.
• 3D-Optikbank-Justagesystem: Patent ZL 2013 2 0835882.4.
• Anwendung des Mie-Streuung-Prinzips: Patent ZL 2013 2 0812021.4.
• Vollständig geschlossene Probencuvette für Trockenanalysator: Patent ZL.2011 2 0267646.8.
• Duale orthogonale Laserstrahl-Anwendung: Patent ZL 2007 2 0025702.0.
• Pulverdispergierpumpe-Design: Patent ZL 2007 2 0018648.7.
• Nasszirkulations-Installation: Patent ZL2010 2 0593526.2.

Technische Spezifikationen

• Modellbezeichnung: Winner3008A
• Messbereich: 0,1–2000 μm
• Prinzip: Mie-Streuung
• Detektor-Anordnung: logarithmisch, 0,015°–145°
• Anzahl Kanäle: 106
• Genauigkeitsfehler: ≤1,0% (CRM D50)
• Wiederholbarkeitsfehler: ≤1,0% (CRM D50)
• Betriebsmodus: vollautomatisch / manuell
• Gesamttestdauer: <1 min; Ergebnisintervall: 500 ms
• Dispersionsmethode: patentierte Trockenturbulenz-Dispergierung, normale Schockwellen-Scherung
• Zuführgeschwindigkeit: einstellbar
• Dispersionsmedium: Druckluft 0–6 bar
• Lichtquelle: Rot 639 nm (>3,0 mW); optional 405 nm (>2,0 mW)
• Optischer Pfad: konvergente Licht-Fourier-Transform
• Effektive Brennweite: 500 mm
• Justagepräzision des optischen Bänks: bis zu 0,2 μm
• Laser-Sicherheit: Klasse 1
• Abmessungen: 1040 × 440 × 540 mm
• Nettogewicht: 58 kg
• Software-Ausgaben: Intervall- und Kumulativverteilungen, Histogramme/Kurven, typische Partikelgrößen, anpassbare D0–D100
• Berichtsformate: Word, Excel, BMP, TXT, PDF
• Ein-Klick-Automatik: integrierte Workflow-Automatisierung
• Interfacesprachen: Chinesisch und Englisch (weitere verfügbar)
• GMP: optional
