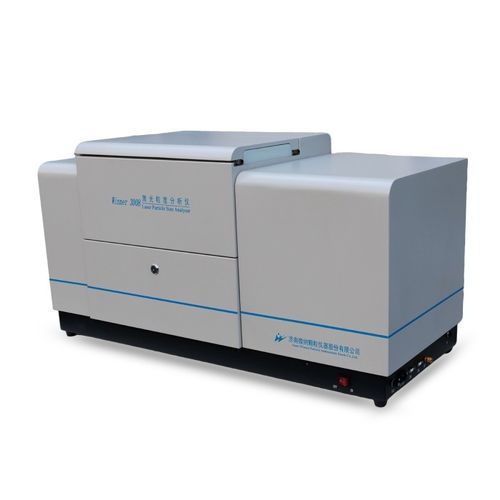

Laser-Partikelgrößenmessgerät Winner3008B

Laserbeugungoptischfür Forschungszwecke

Produktübersicht
Der Winner3008B ist ein Laser-Partikelgrößenanalysator mit Trockendispersionsmodul, der sowohl vollautomatische als auch manuelle Betriebsarten unterstützt. Basierend auf dem Mie-Streuungsprinzip und einem konvergenten Licht-Fourier-Transformations-Optikweg sowie einem Hochleistungs-Laser und einem hochempfindlichen ringförmigen Photoelektrik-Detektor bietet er gleichbleibende Reproduzierbarkeit und Genauigkeit für trockene Pulveranalysen.

Hauptspezifikationen
Modell: Winner3008B
Prinzip: Mie-Streuung
Detektor-Anordnung: Logarithmisch verteiltes Array; Messwinkel 0,015°–145°
Betriebsarten: Vollautomatisch oder manuell wählbar
Vollständige Messzeit: <1 min; Ergebnisintervall: 500 ms
Abmessungen (B×T×H): 1040 × 440 × 540 mm
Nettogewicht: 58 kg

Messbereich
Messbereich: 0,1–1200 μm
Kanäle: 84
Genauigkeitsfehler: ±3,0% (CRM D50)
Wiederholbarkeitsfehler: ±3,0% (CRM D50)
Dispergierung: Trockene Turbulenzdispergierung (patentiert) mit Stoßwellen-Schertechnik
Zuführgeschwindigkeit: Einstellbar (Drehknopf für variable Geschwindigkeit)
Dispersionsmedium: Druckluft; Druck 0–6 bar

Optik
Lichtquelle: Hochleistungs-Rotlaser λ=639 nm, P>3,0 mW; optionaler grüner Laser λ=405 nm, P>2,0 mW
Ausrichtung optisches Gestell: Vollautomatisch; Ausrichtungsgenauigkeit bis zu 0,2 μm
Optischer Weg: Konvergenter Licht-Fourier-Transformations-Weg
Effektive Brennweite: 500 mm
Lasersicherheit: Klasse 1

Softwarefunktionen
Analysemodi: Frei-Verteilung, R–R-Verteilung, Log-normal und Standardstatistische Modelle
Statistischer Vergleich: Chargenvergleich und Prozesskontrolle
Datenverarbeitung: Intelligente statistische Aufbereitung zur Ausgabe repräsentativer Ergebnisse
Benutzerdefinierte Analyse: Beliebige Kenngröße D1–D100, kumulative % über/unter einer Größe und kumulative % für Größenbereiche definierbar
Ausgabe: Typische Partikelgrößenwerte, differentielle Verteilungsdaten/Grafiken, kumulative Verteilungskurven
Berichtsexport: Word, Excel, BMP, TXT, PDF
Ein-Klick-Betrieb: Automatische Abfolge für Staubabsaugung, Luftversorgung, Zuführung, Messung und Datenverarbeitung
Benutzeroberfläche: Chinesisch und Englisch; weitere Sprachen auf Anfrage
GMP: Optional

Vorteile

• Wählbare Betriebsarten: Manuell oder vollautomatisch, geeignet für Labor und Produktion.
• Wissenschaftliche Dispergierung: Patentierte turbulente Dispergierung und Stoßwellenscherung sorgen für vollständige Dispergierung; verschleißfeste Keramik verlängert die Lebensdauer der Dispergierungseinheit.
• Automatische optische Ausrichtung: Mikron-genaue automatische Ausrichtung hält den optimalen Lichtweg aufrecht.
• Fortschrittliches optisches Design: Konvergente Licht-Fourier-Transformations-Technik und kombinierte Haupt-/Großwinkel-Detektoren sammeln gestreutes Licht über den Prüfbereich effizient ein.
• Präzise Berichte: Liefert D10/D50/D90, differentielle und kumulative Verteilungen; unterstützt benutzerdefinierte Kennzahlen.
• Schnelle Dateninversion: Ungebundene Free-Fitting-Inversion mit intelligenter Statistik für genaue, reproduzierbare Ergebnisse.

Anwendung
Geeignet für trockene Pulver in vielen Branchen: Zement, Keramik, Pharmazie, Pigmente, Farbstoffe, Chemikalien, Katalysatoren, Metall- und Nichtmetallpulver, Calciumcarbonat, Kaolin, Kaffeepulver, lichtempfindliche Materialien u. a. Besonders geeignet für Materialien, die mit Flüssigkeiten reagieren, ihre Form ändern oder in Nassdispersion verloren gehen.

Patentierte Technologie
Beinhaltet mehrere patentierte Merkmale: Optik-Gestell-Design, 3D-Gestell-Ausrichtung, Anwendung der Mie-Streuung, abgedichtete Probenküvette für Trockenanalyzer, orthogonale Dual-Laser-Anwendung, Pulver-Sprühpumpe-Design und Nassumlauf-Installation.

Technische Daten

• Modell: Winner3008B
• Messbereich: 0,1–1200 μm
• Kanäle: 84
• Prinzip: Mie-Streuung
• Detektorwinkelbereich: 0,015°–145° (logarithmisch)
• Betriebsarten: Vollautomatisch und manuell
• Vollständige Messzeit: <1 min; Ergebnisintervall: 500 ms
• Abmessungen: 1040 × 440 × 540 mm
• Nettogewicht: 58 kg
• Genauigkeit / Wiederholbarkeit: ±3,0% (CRM D50)
• Dispergierung: Trockene Turbulenz (patentiert) mit Stoßwellenscherung
• Dispersionsmedium: Druckluft (0–6 bar)
• Zuführgeschwindigkeit: Einstellbar
• Lichtquelle: Roter Laser λ=639 nm P>3,0 mW; optional grüner 405 nm P>2,0 mW
• Effektive Brennweite: 500 mm
• Lasersicherheit: Klasse 1
• Software: Mehrere Analysemuster, statistischer Vergleich, benutzerdefinierte Analyse, exportierbare Berichte, Ein-Klick-Automatik
