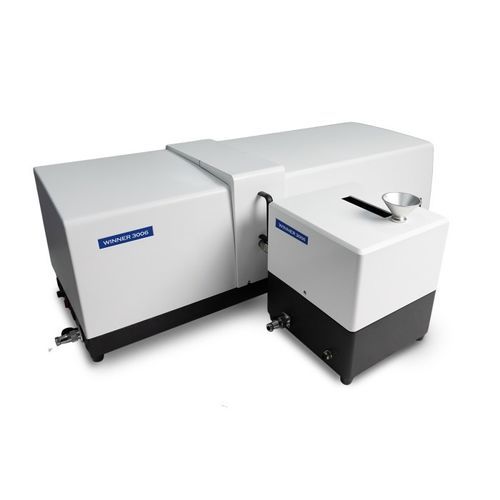

Optisches Partikelgrößenmessgerät Winner3006

LaserLaserbeugungfür die Pharmaindustrie

Produktübersicht
Der Winner3006 ist ein universeller Laser-Partikelgrößenanalysator für trockene Proben mit trockenem Dispersionssystem, entwickelt zur präzisen Messung der Partikelgrößen in Pulvern. Er basiert auf der Mie-Streuung, verwendet einen konvergenten Fourier-Transformations- (gefalteten) optischen Pfad, eine leistungsstarke Laserquelle (λ = 639 nm, P > 2 mW) und einen hochempfindlichen Photodetektorring für Genauigkeit und Wiederholbarkeit. Luft dient als Dispersionsmedium; ein patentiertes turbulentes Dispersionsgerät zusammen mit präziser Probenzuführung, Pulver-Sprühpumpe und ölfreier, geräuscharmer Gasquelle stellt vollständige Dispergierung sicher.

Hauptmerkmale

• Universelles Trocken-Dispersionssystem mit patentierter turbulenter Technologie zur gründlichen Partikeltrennung.
• SOP-Automatik mit Ein-Klick-Betrieb: automatische Staubabsaugung, Luftversorgung, Probenzufuhr, Messung und Datenverarbeitung.
• Leistungsstarke Laserquelle (λ = 639 nm, P > 2 mW) mit Lasersicherheit Klasse 1.
• Konvergenter Fourier-Transformations-Optikpfad und großwinkelige Detektor-Anordnung zur Erfassung der Streuung über den Messbereich.
• Automatisches optisches Bankausrichtsystem (3D-Ausrichtung über präzise hybride Schrittmotoren) für stabile optische Pfade.
• Freie Fitting-Verfahren zur genauen Darstellung der tatsächlichen Partikelverteilung.
• Hochgeschwindigkeits-Datenerfassung (bis zu 10 kHz) und schnelle Messzeiten (ab 10 Sekunden).

Anwendungen
Der Winner3006 ist geeignet für Zement, Keramik, Pharmazie, Farbstoffe und Pigmente, Füllstoffe, Chemikalien, Katalysatoren, Kohlestaub, Additive, Pestizide, Sprengstoffe, Graphit, fotografische Materialien, Brennstoffe, Metall- und Nichtmetallpulver, Calciumcarbonat, Kaolin und ähnliche Pulverindustrien. Besonders geeignet für Materialien, die in Flüssigkeit reagieren oder ihre Form ändern, magnetische Materialien, Kräuter und Pulver mit breiten Verteilungen oder größeren Partikelgrößen.

Hauptspezifikationen
Allgemein
Modellname: Winner3006
Prinzip: Mie-Streuung
Messgeschwindigkeit: Schnellste 10 Sekunden
Brechungsindex: Benutzerdefinierbar über einen weiten Bereich
Abtastrate: Bis zu 10 kHz
Abmessungen: Hauptgerät 1030×450×325 mm; Trockenmodul 260×245×295 mm
Nettogewicht: Hauptgerät 33 kg; Trockenmodul 7 kg
Betriebsart: Vollautomatischer SOP-Ein-Klick-Betrieb

Messbereich
Messbereich: 0,1–600 μm
Anzahl der Kanäle: 49
Genauigkeitsfehler: ≤1,0 % (CRM D50)
Wiederholbarkeitsfehler: ≤1,0 % (CRM D50)
Dispergierung: Turbulente Trocken-Dispergierung, automatische Probeneinführung, Ein-Klick-Messung

Optik
Lichtquelle: Laser λ = 639 nm, P > 2 mW
Optisches Bankausrichtungssystem: Automatische 3D-Ausrichtung
Optischer Pfad: Konvergenter Fourier-Transformationspfad (gefalteter optischer Pfad)
Lasersicherheit: Klasse 1

Softwarefunktionen
Analyse-Modi: Freie Verteilung, R-R-Verteilung, log-normal und andere statistische Modelle
Statistischer Vergleich: Vergleich mehrerer Testergebnisse über Chargen oder Prozessschritte hinweg
Datenverarbeitung: Intelligente statistische Analyse zur Ausgabe repräsentativer Ergebnisse
Benutzerdefinierte Analyse: Charakteristische Partikelgrößen D1–D100, kumulative Prozentsätze und Bereiche nach Industriestandards
Ausgabe: Typische Partikelgrößen, differentielle und kumulative Verteilungen, Diagramme (Histogramme/Kurven) und Datenexport
Testbericht: Exportierbar nach Word, Excel, Bild (BMP), Text (TXT) und PDF
Ein-Klick-Betrieb: Automatische Durchführung von Staubabsaugung, Luftzufuhr, Probenzufuhr, Messung und Datenverarbeitung
Sprachen: Chinesisch und Englisch (weitere Sprachen auf Anfrage)
GMP: Optional

Vorteile & Patent-Highlights

• Intelligentes Betriebssystem ermöglicht Ein-Klick-Tests zur Verbesserung der Wiederholbarkeit.
• Patentierte turbulente Dispergierung und Normalshock-Scherwirkung mit verschleißfestem Keramik-Dispersionskern für lange Lebensdauer und stabile Ergebnisse.
• Automatische optische Bankausrichtung mittels präziser hybrider Schrittmotoren für Mikron-Positionierung.
• Konvergente Fourier-Transformations-Optik und Multi-Angle-Detektoren zur umfassenden Streuungserfassung.
• Mehrere geschützte Technologien einschließlich optischer Bankkonstruktion, 3D-Ausrichtung, Anwendung der Mie-Streuung, versiegelter Probenküvette für Trockenanalyse, orthogonaler Doppel-Laser-Anwendung und Pumpen-Design für Pulverdispersion.

Technische Spezifikationen

• Modellname: Winner3006
• Messbereich: 0,1–600 μm
• Prinzip: Mie-Streuung
• Anzahl der Kanäle: 49
• Messgeschwindigkeit: Schnellste 10 Sekunden
• Abtastrate: Bis zu 10 kHz
• Genauigkeitsfehler: ≤1,0 % (CRM D50)
• Wiederholbarkeitsfehler: ≤1,0 % (CRM D50)
• Dispersionsmethode: Turbulente Trocken-Dispergierung mit automatischer Probeneinführung
• Lichtquelle: Laser λ = 639 nm, P > 2 mW (Klasse 1)
• Optischer Pfad: Konvergenter Fourier-Transformationspfad (gefalteter optischer Pfad)
• Optische Bankausrichtung: Automatisch 3D präzise
• Abmessungen: Hauptgerät 1030×450×325 mm; Trockenmodul 260×245×295 mm
• Nettogewicht: Hauptgerät 33 kg; Trockenmodul 7 kg
• Betriebsart: SOP vollautomatisch, Ein-Klick-Betrieb
• Softwareausgaben: Differentielle & kumulative Verteilungen, charakteristische Größen D1–D100, exportierbare Berichte (Word, Excel, PDF, BMP, TXT)
