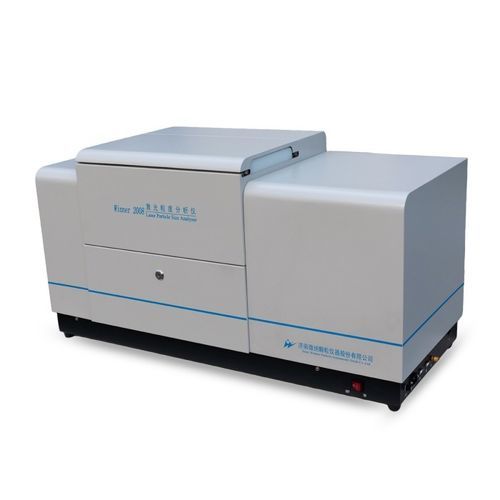

Laserbeugungs-Partikelgrößenmessgerät Winner2008B

optischLaserbeugungfür die Lebensmittelindustrie

Übersicht
Der Winner2008B ist ein Laser-Partikelgrößenanalysator für Nassdispersion nach dem Mie-Streuprinzip. Messbereich: 0,01–1200 μm. Das System verwendet Dual-Strahl/ Dual-Spektrum-Erkennung und seitliche Streulichtmessung, um zuverlässige und reproduzierbare Partikelgrößenanalysen für industrielle Qualitätskontrolle, Forschung & Entwicklung und Labore zu liefern.

Hauptmerkmale

• Messbereich: 0,01–1200 μm
• Dual-Strahl- und Dual-Spektrum-Erkennung
• Seitliche Streulicht-Technologie für höhere Präzision
• Automatik- und Manuellbetrieb
• Ein-Klick-Automatikablauf: Probenaufnahme, Blasenentfernung, Dispersion, Messung, Reinigung und Datenverarbeitung

Dispersionssystem
Voll integriertem Nass- und Trockendispersionssystem mit mechanischer Rührung, Ultraschalldispersion und Rohrzirkulation zur Vermeidung sekundärer Sedimentation großer Partikel. Komponenten: Ultraschall (40 kHz, 60 W, zeitlich einstellbar), Rührer (0–3000 rpm einstellbar), Umwälzpumpe (30 L/min, 70 W). Füllstandssensor verhindert Überlauf. Probentank: 10 mL.

Optik und Detektion
Konvergenter Licht-Fourier-Transformations-Optikpfad (Winner-Patent) mit vollautomatischem Aufbau-Ausgleich (Präzision bis 0,2 μm). Erkennung über ein logarithmisch angeordnetes Detektorarray mit Testwinkeln von 0,015° bis 145°. Lichtquellen: roter Halbleiterlaser (λ = 639 nm, P > 3,0 mW) und optional grüner Laser (λ = 405 nm, P > 2,0 mW). Effektive Brennweite: 500 mm. Lasersicherheit: Klasse 1.

Software & Daten
Software unterstützt mehrere Analysemethoden (freie Verteilung, R–R-Verteilung, Log-normal, statistische Modelle), Vergleich mehrerer Ergebnisse, intelligente Datenverarbeitung zur Ausgabe repräsentativer Ergebnisse, anpassbare Kennwerte (beliebige D1–D100, kumulative Prozentsätze) und grafische Ausgaben (differenzielle und kumulative Verteilungen). Exportformate: Word, Excel, BMP, TXT, PDF. Schnittstellensprachen: Chinesisch und Englisch; weitere Sprachen möglich. GMP-Option verfügbar.

Anwendungen

• Zement, Keramik
• Pharma, Emulsionen, Dope
• Farben, Pigmente, Tinten, lichtempfindliche Materialien
• Chemikalien, Katalysatoren, Schleifmittel, Schmierstoffe
• Metallische und nichtmetallische Pulver, Calciumcarbonat, Kaolin
• Nahrungsmittelzusätze, Pestizide, Explosivstoffe
• Kraftstoffe, Graphit, Bohrflüssigkeiten, Lötmaterialien
• Andere Pulver und Suspensionen (z. B. Wasser-Kohleschlamm)

Vorteile

• Ein-Tasten-Automatik reduziert Bedienereingriffe und Fehler
• Voll integrierte Nass- und Trockendispersion mit koordinierter Steuerung und verkürztem Leitungsweg zur Vermeidung sekundärer Sedimentation
• Konvergente Licht-Fourier-Transformations-Optik zur Verbesserung der Submikron-Unterscheidung
• Automatische optische Ausrichtung mit präzisem Hybrid-Schrittmotor (Mikrobewegungsgenauigkeit bis 0,1 μm) gewährleistet Teststabilität
• Dualer optischer Pfad und orthogonales Dual-Laser-Design erweitern Messbereich und Empfindlichkeit von Submikron- bis Millimeter-Partikeln
• Unbegrenzte Frei-Anpassungstechnik zur genauen Abbildung der Partikelverteilung

Patente & Technologie-Highlights

• Patent Optikbank-Design: ZL 2014 2 0378380.8
• Patent 3D-Optikbank-Ausrichtungssystem: ZL 2013 2 0835882.4
• Patent Anwendung Mie-Streuung: ZL 2013 2 0812021.4
• Patent versiegelte Probenschale für Trockenanalysator: ZL.2011 2 0267646.8
• Patent orthogonale Anwendung dualer Laserstrahlen: ZL 2007 2 0025702.0
• Patent Pumpen-Design zur Pulverdressierung: ZL 2007 2 0018648.7
• Patent Nassumlauf-Einrichtung: ZL2010 2 0593526.2

Technische Daten

• Modellname: Winner2008B
• Prinzip: Mie-Streuung
• Messbereich: 0,01–1200 μm
• Anzahl Kanäle: 84 pcs
• Detektoranordnung: logarithmisch verteiltes Array, Testwinkel 0,015°–145°
• Genauigkeitsfehler: ≤0,5% (CRM D50)
• Wiederholbarkeitsfehler: ≤0,5% (CRM D50)
• Betriebsart: Vollautomatisch / manuelle Steuerung
• Vollständige Testgeschwindigkeit: <2 min; Intervallzeit pro Testergebnis: 500 ms
• Dispersion: Ultraschall f=40 kHz, p=60 W (zeitlich einstellbar); Rühren: 0–3000 rpm; Zirkulation: 30 L/min, 70 W; Füllstandssensor; Probentank: 10 mL
• Lichtquelle: roter Halbleiterlaser λ=639 nm, P>3,0 mW; optionaler grüner Laser λ=405 nm, P>2,0 mW
• Optische Bankausrichtung: vollautomatisch, Präzision bis 0,2 μm
• Optischer Pfad: konvergenter Licht-Fourier-Transformations-Pfad
• Effektive Brennweite: 500 mm
• Lasersicherheit: Klasse 1
• Außenmaße: 1040 mm × 440 mm × 540 mm
• Nettogewicht: 58 kg
• Software: Mehrere Analysemethoden, kundenspezifische Ausgaben, Export nach Word/Excel/BMP/TXT/PDF, One-Click-Betrieb, chinesische & englische Schnittstelle
• GMP: Optional
