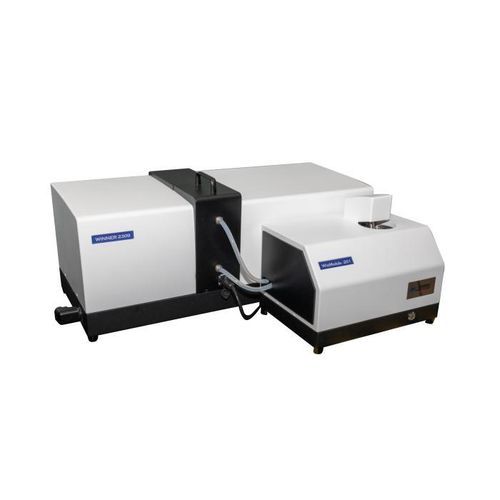

Laserbeugungs-Partikelgrößenmessgerät Winner2309A WinModule-201

optischfür die Lebensmittelindustriefür Qualitätskontrolle

Übersicht
Der Winner2309A WinModule-201 ist ein intelligenter, vollautomatischer Nass-Dispersions-Laser-Partikelgrößenanalysator, der fortschrittliche Mie-Streuung und Fraunhofer-Beugungsprinzipien anwendet. Ein hochsensitives, hochauflösendes photoelektrisches Detektionssystem und ein importierter Canon-Objektiv-Optikpfad gewährleisten genaue und reproduzierbare Partikelgrößenverteilungen. Das Gerät eignet sich für industrielle Qualitätskontrolle, Forschungsinstitute, Universitätslabore, F&E-Zentren und Prüfinstitute.

Highlights
Messbereich: 0,01–3500 μm
Schnellste Messzeit: 10 Sekunden
Datenaufnahmerate: bis zu 10 kHz
Ein-Klick-SOP für Probenahme, Blasenentfernung, Dispergierung, Messung, Reinigung und Datenverarbeitung

Dispergierung & Probenhandhabung
Dispergiermethoden: Ultraschall, mechanisches Rühren und integrierte Umlaufdispergierung.
Ultraschall: 40 KHz, 60 W (zeitlich einstellbar).
Rühren: 0–3000 U/min (einstellbar).
Umlauf: Durchfluss 1–8 L/min; Leistung 120 W.
Probenbehältervolumen: 600 ml.

Anwendungen

• Zement
• Keramik
• Pharmazeutika
• Emulsionen
• Dope
• Farbstoffe
• Imprägnierung / Ausrüstung
• Chemikalien
• Katalysatoren
• Bohrspülungen
• Schleifmittel
• Schmierstoffe
• Lotmaterialien
• Zellen
• Mikroorganismen
• Nahrungsmittel
• Additive
• Pestizide
• Sprengstoffe
• Graphit
• Fotosensitive Materialien
• Kraftstoffe
• Tinten
• Metallpulver
• Nichtmetallische Pulver
• Calciumcarbonat
• Kaolin
• Wasser-Kohle-Slurry
• Andere Pulvermaterialien

Hauptspezifikationen

• Modell: Winner2309A WinModule-201
• Prinzip: Mie- und Fraunhofer-Streuung
• Messbereich: 0,01–3500 μm
• Anzahl Kanäle: 116
• Messgeschwindigkeit: schnellste 10 s
• Abtastrate: bis zu 10 kHz
• Genauigkeit / Wiederholfehler: ≤0,5 % (CRM D50)
• Dispergierung: Ultraschall (40 KHz, 60 W), mechanisches Rühren (0–3000 U/min), Umlauf (1–8 L/min, 120 W)
• Probenbehältervolumen: 600 ml
• Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm
• Gewicht netto: Hauptgerät 32 kg; Nassmodul 15 kg
• Lichtquellen: Hauptlaser 639 nm (>2 mW), Hilfslaser 405 nm (>2 mW)
• Optischer Pfad: inverses Fourier (gefaltet)
• Optische Ausrichtung: automatisch
• Lasersicherheit: Klasse 1
• Betriebsmodus: vollautomatischer SOP; Ein-Klick-Betrieb
• Software: mehrere Analysemodi, benutzerdefinierte D1–D100-Ausgaben, statistischer Vergleich, intelligente Verarbeitung, mehrere Exportformate
• Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen optional)
• GMP: optional

Optik
Lichtquelle: Hauptlaser λ = 639 nm, P > 2 mW; Hilfslaser λ = 405 nm, P > 2 mW.
Automatische optische Bankausrichtung und inverser Fourier-gefalteter optischer Pfad liefern einen weiten Winkelbereich (0,015–145°) und hohe Auflösung. Lasersicherheitsklasse 1.

Software & Daten
Analysemodelle: freie Verteilung, R-R, log-normal und kategoriebasierte statistische Modelle.
Unterstützt statistische Vergleiche mehrerer Tests, Chargenvergleiche und Vor-/Nachbearbeitungsanalysen.
Benutzerdefinierte Ausgaben: beliebige Partikelgröße zwischen D1 und D100; kumulative Prozentsätze größer/kleiner als angegebene Größen; Prozentsatz innerhalb von Bereichen.
Ausgaben: charakteristische Partikelgrößen, differentielle/Intervall-Verteilungsdaten und -Diagramme sowie kumulative Verteilungskurven.
Berichtsexport: Word, Excel, BMP, TXT, PDF.

Vorteile
Automatische optische Ausrichtung mit Mikrometer-Positionierungsgenauigkeit.
Stabiles Umlauf-Dispersionssystem zum Verhindern von Sedimentation und Agglomeration; koordinierte Steuerung von Ultraschall und Umlauf.
Modulares Trocken-/Nass-Dispersionsdesign verkürzt Leitungswege, reduziert Ablagerung großer Partikel und erleichtert Reinigung und Wartung.
Fortschrittliche freie Anpassungssoftware für multimodale Partikelanalyse mit hoher Auflösung unter 2 μm.
Patentierte inverse Fourier-Technologie (gefalteter optischer Pfad) mit geschlossener, staubgeschützter Konstruktion.

Technische Spezifikationen

• Modell: Winner2309A WinModule-201
• Messbereich: 0,01–3500 μm
• Prinzip: Mie-Streuung und Fraunhofer-Beugung
• Kanäle: 116
• Messgeschwindigkeit: 10 s
• Abtastrate: bis zu 10 kHz
• Genauigkeit / Wiederholbarkeit: ≤0,5 % (CRM D50)
• Dispersionsmethoden: Ultraschall, mechanisches Rühren, Umlauf
• Probenbehälter: 600 ml
• Abmessungen & Gewicht: siehe Hauptspezifikationen
