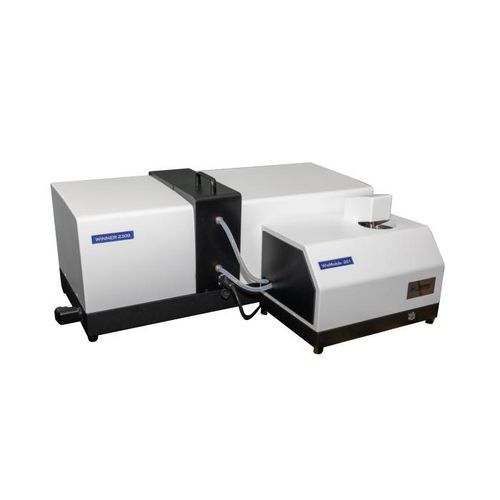

Laserbeugungs-Partikelgrößenmessgerät Winner2309B WinModule-201

optischLaserbeugungfür die Lebensmittelindustrie

Übersicht
Der Winner2309B WinModule-201 ist ein intelligenter, vollautomatischer Nass-Dispersions-Laser-Partikelgrößenanalysator, der auf den Prinzipien der Mie‑ und Fraunhofer‑Streuung basiert. Er kombiniert ein hochempfindliches photoelektrisches Messsystem mit einem optischen Pfad und importierter Canon‑Optik zur Sicherstellung von Messgenauigkeit und Reproduzierbarkeit. Entwickelt für Forschungsinstitute, Universitätslabore, F&E‑Zentren und Qualitätsprüflabore in der Industrie.

Wesentliche Merkmale

• Messbereich: 0,01–2800 μm
• Prinzipien: Mie‑ und Fraunhofer‑Streuung
• Schnellste Messzeit: 10 Sekunden
• Abtastrate: bis zu 10 kHz
• Betriebsmodus: SOP vollautomatisch
• Anzahl Kanäle: 108

Dispersion und Probenhandhabung

• Ultraschall‑Dispersion: 40 kHz, 60 W (zeitlich einstellbar)
• Mechanisches Rühren: 0–3000 rpm (einstellbar)
• Umwälzung: Durchfluss 1–8 L/min; Pumpenleistung 120 W
• Nassmodul: Ultraschall, mechanisches Rühren und integrierte Zirkulation
• Probentankvolumen: 600 ml; Probeneinspitzgerät: WinModule-201

Optik & Lichtquellen

• Hauptlaser: 639 nm, >2 mW
• Hilfslaser: 405 nm, >2 mW
• Optische Bank: automatische Ausrichtung
• Optischer Pfad: inverses Fourier‑Design (gefalteter Strahlengang), Messwinkelbereich 0,015–145°
• Laser‑Schutzklasse: Klasse 1

Softwarefunktionen

• Analysemodelle: freie Verteilung, R‑R, log‑normal und kategorische statistische Modelle
• Statistischer Vergleich: Vergleich mehrerer Messergebnisse über Chargen, Prozesszeiten oder Bedingungen
• Datenverarbeitung: intelligente Auswahl repräsentativer Ergebnisse und statistische Auswertung
• Benutzerdefinierte Ausgaben: beliebige Kennwertgrößen zwischen D1 und D100, kumulative Prozentsätze größer/kleiner als eine Größe, kumulative Prozentsätze nach Bereich
• Exportformate: Word, Excel, BMP, TXT, PDF
• Ein-Klick‑Betrieb: automatische Wasseraufnahme, Entlüftung, Dispersion, Messung, Reinigung und Datenverarbeitung
• Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen möglich)
• GMP: optional

Vorteile

• Automatisches optisches Ausrichtungssystem mit präzisen hybriden Schrittmotoren für Mikron‑Positionierung und stabile Messungen.
• Hochstabile Zirkulationsdispersion zur Vermeidung von Sedimentation und Agglomeration; koordinierte Steuerung von Ultraschall und Zirkulation zur Anpassung der Dispersionsintensität.
• Modulares Nass/Trocken‑Design mit verkürzter Zirkulationsstrecke, um Ausfällung großer Partikel und Wartungskosten zu reduzieren.
• Software mit uneingeschränkter Freiform‑Fitting‑Technologie für multimodale Partikelgruppenanalyse und hohe Auflösung unter 2 μm.
• Patentiertes inverses Fourier‑(gefaltetes) Strahlengang‑Design erweitert den Messwinkelbereich und verbessert Messbereich und Auflösung; versiegelter Strahlengang für Staubschutz.

Anwendungen

• Zement, Keramik
• Pharmazeutika und Medizin
• Emulsionen, Pasten, Farbstoffe, Chemikalien, Katalysatoren
• Bohrflüssigkeiten, Schleifmittel, Schmierstoffe, Lötmaterialien
• Zell‑ und biologische Proben, Lebensmittelzusätze, Pestizide, Explosivstoffe
• Graphit, lichtempfindliche Materialien, Kraftstoffe, Druckfarben
• Metall‑ und Nichtmetallpulver, Calciumcarbonat, Kaolin
• Kohle‑Wasser‑Schlämme und andere Pulver‑Flüssigkeits‑Systeme

Patentierte Technologie & Hinweise
Das Design der optischen Bank und das dreidimensionale Ausrichtungssystem sind patentgeschützt. Die Anwendung des Mie‑Streuungsprinzips, die duale orthogonale Laseranordnung, die versiegelte Probenküvette, die Pulverdispersionspumpe und die Nasszirkulationsvorrichtung sind durch mehrere Patente geschützt.

Technische Daten

• Modell: Winner2309B WinModule-201
• Messbereich: 0,01–2800 μm
• Prinzip: Mie- und Fraunhofer‑Streuung
• Messzeit: ab 10 s
• Abtastrate: bis zu 10 kHz
• Kanäle: 108
• Genauigkeit (CRM D50): ≤ 0,5%
• Wiederholbarkeit (CRM D50): ≤ 0,5%
• Dispersion: Ultraschall 40 kHz/60 W; mechanisch 0–3000 rpm; Zirkulation 1–8 L/min, 120 W
• Probenbehältervolumen: 600 ml
• Lichtquellen: 639 nm (>2 mW) und 405 nm (>2 mW)
• Optische Ausrichtung: automatisch
• Optischer Pfad: inverses Fourier‑Design, Winkelbereich 0,015–145°
• Laserklasse: Klasse 1
• Abmessungen: Hauptgerät 870 × 340 × 380 mm; Nassmodul 415 × 280 × 335 mm
• Gewicht netto: Hauptgerät 32 kg; Nassmodul 15 kg
• Betriebsart: SOP vollautomatisch
• Softwareausgaben: Intervall‑ und kumulative Verteilungen, Diagramme, Export (Word, Excel, BMP, TXT, PDF)
