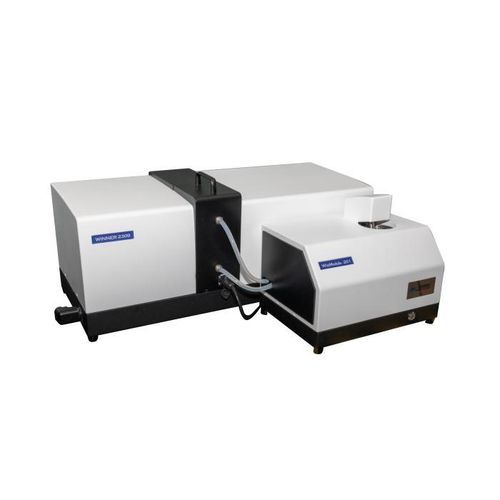

Laserbeugungs-Partikelgrößenmessgerät Winner2309C WinModule-201

optischLaserbeugungstatische Lichtstreuung

Produktübersicht
Winner2309C WinModule-201 ist ein intelligenter, vollautomatischer Nass-Dispersions-Laser-Partikelgrößenanalysator, der auf Mie-Streuung und Fraunhofer-Beugung basiert. Ein hochempfindliches photoelektrisches Sondensystem und ein importiertes Canon-Objektivoptik gewährleisten genaue und reproduzierbare Messungen der Partikelgrößenverteilung. Geeignet für industrielle Qualitätskontrolle, Forschungsinstitute, Universitätslabore und F&E-Zentren.

Hauptspezifikationen (Allgemein)
Modellname: Winner2309C WinModule-201
Prinzip: Mie- und Fraunhofer-Streuung
Messgeschwindigkeit: Bis zu 10 Sekunden
Brechungsindex: Flexible Eingabe eines weiten Spektrums von Brechungsindizes
Abtastrate: Bis zu 10 kHz
Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm
Nettogewicht: Hauptgerät 32 kg; Nassmodul 15 kg
Betriebsart: SOP vollautomatisch; One-Click-Betrieb für kompletten Workflow

Messgröße
Messbereich: 0,01–2000 μm
Probeninjektor: WinModule-201
Anzahl Kanäle: 106 Kanäle
Genauigkeitsfehler: ≤0,5% (CRM D50)
Wiederholbarkeitsfehler: ≤0,5% (CRM D50)
Dispersionsmethoden: Ultraschall (40 kHz, 60 W, zeitlich einstellbar); Mechanisches Rühren (0–3000 rpm); Umlaufende Dispersion (Durchfluss 1–8 L/min, Pumpe 120 W); Feuchte Methoden kombinieren Ultraschall, mechanisches Rühren und integrierte Zirkulation
Probenbehälter Volumen: 600 ml

Optik
Lichtquelle: Hauptlaser λ = 639 nm, P > 2 mW; Hilfslaser λ = 405 nm, P > 2 mW
Ausrichtung optisches Gestell: Automatisches Ausrichtesystem
Optischer Pfad: Inverse Fourier (gefalteter Strahlengang)
Lasersicherheit: Klasse 1

Softwarefunktionen
Analysemodi: Freie Verteilung, R–R-Verteilung, Log-normal und statistische Modelle nach Kategorie
Statistischer Vergleich: Vergleich mehrerer Messergebnisse zwischen Chargen oder Prozesszeiten zur Steuerung von Qualität und Kosten
Datenverarbeitung: Intelligente statistische Analyse zur Ausgabe repräsentativer Ergebnisse
Benutzerdefinierte Analyse: Ausgabe beliebiger Kennwertgrößen zwischen D1 und D100, kumulative Prozentsätze ober-/unterhalb bestimmter Größen und Bereiche gemäß Branchenanforderungen
Ausgabe: Typische Partikelgrößenwerte, differentielle Verteilungen und Diagramme, kumulative Verteilungen und Kurven
Berichtsexport: Word, Excel, Bild (.bmp), Text (.txt), PDF
One-Click-Betrieb: Automatischer Ablauf für Wasseraufnahme, Entlüftung, Dispergierung, Messung, Reinigung und Datenverarbeitung
Oberflächensprachen: Chinesisch und Englisch (weitere Sprachen auf Anfrage)
GMP: Optional

Vorteile

• Automatische optische Pfadausrichtung: Präziser hybrider Schrittmotor mit Mikron-Positionierung sorgt für optimale Ausrichtung und stabile, genaue Messungen.
• Hohe Stabilität der zirkulierenden Dispersion: Kontinuierliche, gleichmäßige Nasszirkulation verhindert Sedimentation und Agglomeration; koordinierte Steuerung von Ultraschall und Zirkulation verbessert die Wiederholbarkeit.
• Automatische Probendispergierung: Modulares Nass-/Trocken-Design verkürzt Rohrlängen, reduziert Absinken großer Partikel, senkt Wartungskosten und vereinfacht die Reinigung.
• Instrumentensoftware: Unbegrenztes Freifitting sammelt Streudaten während der Messung und analysiert multimodale Partikelgruppen automatisch; Partikel <2 μm werden in 12 Größengrade mit hoher physikalischer Auflösung erfasst.
• Optischer Pfad: Patentierter inverser Fourier (gefalteter Pfad) mit Messwinkelbereich 0,015–145° erhöht Messbereich und Auflösung; optischer Pfad ist versiegelt und staubgeschützt.

Anwendungen

• Zement
• Keramik
• Pharma
• Emulsionen
• Beschichtungen
• Farbstoffe
• Textilveredlung
• Chemikalien
• Katalysatoren
• Bohrflüssigkeiten
• Abrasiva
• Schmierstoffe
• Lötmaterialien
• Gele
• Biologische Proben
• Nahrungsmittel
• Additive
• Pestizide
• Sprengstoffe
• Graphit
• Lichtempfindliche Materialien
• Kraftstoffe
• Tinten
• Metallpulver
• Nichtmetallische Pulver
• Calciumcarbonat
• Kaolin
• Kohle-Wasser-Slurry und andere pulverförmige Materialien

Patentierte Technologie
Patentierte Technologien umfassen das Design des optischen Gestells, das dreidimensionale Ausrichtungssystem des optischen Gestells, Anwendung des Mie-Streuungsprinzips, versiegelte Probenschale für Trockenanalyse, duale orthogonale Laserstrahlen, Pumpendesign für Pulverdraffusion und Nass-Zirkulationsaufbau.

Technische Daten

• Modellname: Winner2309C WinModule-201
• Messbereich: 0,01–2000 μm
• Prinzip: Mie- und Fraunhofer-Streuung
• Anzahl Kanäle: 106
• Genauigkeitsfehler: ≤0,5% (CRM D50)
• Wiederholbarkeitsfehler: ≤0,5% (CRM D50)
• Lichtquelle: 639 nm Hauptlaser und 405 nm Hilfslaser (jeweils >2 mW)
• Dispersionsmethoden: Ultraschall (40 kHz, 60 W), mechanisches Rühren (0–3000 rpm), zirkulierende Dispersion (1–8 L/min)
• Probentankvolumen: 600 ml
• Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm
• Nettogewicht: Hauptgerät 32 kg; Nassmodul 15 kg
• Messgeschwindigkeit: Bis zu 10 Sekunden
• Abtastrate: Bis zu 10 kHz
• Optischer Pfad: Inverse Fourier (gefaltet)
• Lasersicherheit: Klasse 1
• Betriebsart: SOP vollautomatisch; One-Click-Betrieb
• Software-Ausgaben: Numerische und grafische differentielle und kumulative Verteilungen; Export Word/Excel/BMP/TXT/PDF
• Oberflächensprachen: Chinesisch und Englisch (weitere Sprachen optional)
