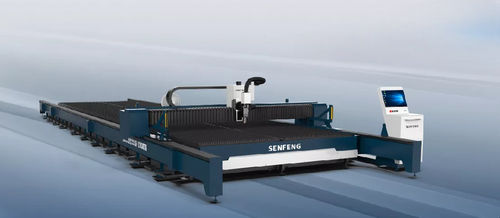

Laser-Schneidemaschine SF series

für Stahlfür Blechfür Platten

Produktübersicht
Die Faserlaser-Fasen-Schneidmaschine ermöglicht planare Fasen bis 45° und geht damit über konventionelle 0°-Schnitte hinaus. Sie fertigt V-, X-, Y- und andere Fasenformen in einem Arbeitsgang und kombiniert Schneiden und Formen, um Werkstücke mit hoher Maßhaltigkeit und sehr guter Oberflächengüte zu erzeugen, wodurch Effizienz gesteigert und Material eingespart wird.

Hauptmerkmale

• Aus Deutschland importierter Hochleistungs-Schneidkopf, der planare Fasen bis 45° ermöglicht.
• Bildung von V-, X-, Y- und weiteren Fasen in einem Durchgang (kein zusätzliches Fräsen erforderlich).
• Hohe Maßgenauigkeit und hervorragende Oberflächenqualität der geschnittenen Teile.
• Laserleistung wählbar von 6 kW bis 60 kW; stabile Schneiddicke >20 mm und Grenzschneiddicke >70 mm (abhängig von Material und Konfiguration).
• Optionales Riesenformat: Verarbeitungsbreite bis zu 4000 mm; Länge nach Kundenanforderung konfigurierbar.
• Standardmäßig mit Sicherheits-Lichtvorhang ausgestattet, der die Maschine sofort stoppt, wenn ein Bediener dem Strahl zu nahe kommt, und so die Personensicherheit gewährleistet.
• 360° geschlossene Umgebungsabsaugung (zonale Staubabsaugung) zum Schutz der Bediener und optischer Komponenten und zur Verlängerung der Lebensdauer.
• Typische Anwendungsbereiche: Bau- und Baumaschinen, Schiffbau, Masten/Stahlbau und andere Anwendungen für dicke Platten/Fasen.
• Verfügbare Modelle: SF12030TX, SF14040TX, SF24040TX, SF30040TX.

Technische Daten
Modell | SF12030TX | SF14040TX | SF24040TX | SF30040TX
Arbeitsbereich (mm) | 12000*3000 | 14000*4000 | 24000*4000 | 30000*4000
Laserleistung (kW) | 6~60 | 6~60 | 6~60 | 6~60
Positioniergenauigkeit Achse X/Y (mm) | ±0.1/10000 | ±0.1/10000 | ±0.1/10000 | ±0.1/10000
Wiederholpositioniergenauigkeit X/Y (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05
Max. Geschwindigkeit (m/min) | 80 | 80 | 80 | 80
Gesamtgewicht (kg) | 14000 | 21900 | 37500 | 47000
Gesamtmaße (L*W*H, mm) | 15449*4609*1975 | 17940*5609*1975 | 29861*5609*1975 | 36956*5609*1975
