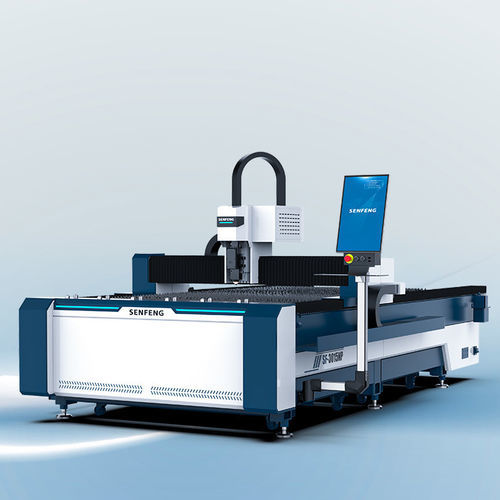

Laser-Schneidemaschine 3015NP

für Aluminiumfür Edelstahlfür Messing

Übersicht
Die Maschine verwendet ein intelligentes, busbasiertes CNC-System mit integrierten Schneidfunktionen wie Scheiben-Zentrierung, Schnittflächensignal, intelligenter Hindernisvermeidung und automatischem Überspringen. Sie ist für das Schneiden mittel-dünner Bleche ausgelegt und erzielt schnelle, präzise und effiziente Schnittergebnisse.

Materialien & Schneiddicken

• Edelstahl: 1-30 mm
• Kohlenstoffstahl: 1-30 mm
• Aluminiumlegierung: 1-25 mm
• Messing: 1-16 mm

Aufbau & Design

• Offene Einzelplattform-Bauweise ermöglicht Be- und Entladung von links, rechts und hinten mittels seitlich angebrachter Rollen.
• Kompakte integrierte Anordnung mit Hauptkörper, Schaltschrank, Steuerungssystem, Luftkompressor, Laserquelle und Wasserkühler zur optimalen Nutzung der Werkstattfläche.
• Einzelplattform-Design reduziert die Gesamtfläche (ca. 12 m²) durch integrierte Laserquelle.
• Integrierter Verteilschrank trennt Stark- und Schwachstrom zur Minimierung elektrischer Störungen.
• Thermisch behandeltes geschweißtes erhöhtes Bett zur Spannungsfreisetzung und Verbesserung der Steifigkeit und Lebensdauer.
• Modulare Werkzeugeinsätze mit Schrauben befestigt für einfache Demontage und Austausch.
• Feuerfeste Ziegel schützen das Bett vor hohen Temperaturen; abnehmbarer Auffangtrichter erleichtert den Austausch.
• Doppelte Belüftungsleitungen im Bett beschleunigen den Luftstrom; kombinierter Saug-Blas-Modus mit Zu- und Abluft sorgt für effiziente Rauchabsaugung.

Technische Daten
Modell: 3015NP
Arbeitsbereich (mm): 3050*1530
Laserleistung (kW): 3-12
Max. Leerlaufgeschwindigkeit (m/min): 120
Positioniergenauigkeit Achse X/Y (mm): ± 0.05
Wiederholgenauigkeit Achse X/Y (mm): ± 0.02
Gesamtmaße (L*W*H, mm): 4360*2760*1800

Merkmale / Technische Spezifikationen

• Busbasiertes intelligentes CNC-Steuerungssystem mit integrierten Schneidfunktionen (Scheiben-Zentrierung, Schnittflächensignal, Hindernisvermeidung, automatisches Überspringen).
• Geeignet zum Schneiden von Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen und Messing innerhalb der angegebenen Dickenbereiche.
• Offenes Einzelplattform-Layout für geringe Stellfläche und einfache Materialhandhabung.
• Thermisch behandeltes geschweißtes Bett für verbesserte Steifigkeit und Lebensdauer.
• Modular austauschbare Werkzeugeinsätze und abnehmbarer Auffangtrichter zur Vereinfachung der Wartung.
• Effiziente Rauchabsaugung durch doppelte Belüftungsleitungen und kombinierten Saug-Blas-Modus.
• Präzise Bewegungsleistung: Max. Geschwindigkeit 120 m/min; Positioniergenauigkeit ±0.05 mm; Wiederholgenauigkeit ±0.02 mm.
