Laser-Schneidemaschine SF3015H

für Edelstahlfür Metallfür Blech

Produktübersicht
Der SF3015H5 ist eine Hochleistungs‑Laserschneidmaschine von SENFENG LASER, ausgelegt für großformatige, extra-lange und sehr dicke Bleche. Sie bündelt jahrelange F&E und Anwenderfeedback, um kontinuierliche technische Verbesserungen zu ermöglichen. Die Maschine bietet hohe Schnittgeschwindigkeit bei dünnen Blechen und erweiterte Schnittkapazität für dicke Platten, um industrielle Produktionsanforderungen abzudecken.

Highlights

• Leistung bis zu 50 kW
• Maximale Beschleunigung 2,8 G
• Maximale Leerlaufgeschwindigkeit 200 m/min
• Schneidfähig bis zu 100 mm Edelstahl (abhängig von der Konfiguration)
• Maximale Blechunterstützung bis 12100*2530 mm (modellabhängig)

Hauptmerkmale

• Optionen für Laserquelle mit sehr hoher Leistung: 12 / 15 / 20 / 30 / 40 / 50 kW

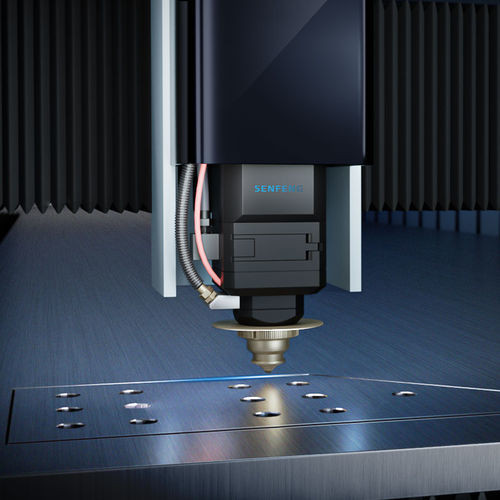

• Schneidkopf für Hochtemperatur-, Hochdruck- und Hochfeuchte‑Umgebungen ausgelegt
• Autofokus und Kollisionsschutz
• Echtzeitüberwachung der Schutzlinsentemperatur und des Luftdrucks mit Alarm bei Abweichungen
• Intelligentes Anstechen mit sofortigem Übergang zum Schneiden
• Früherkennung von Federdichtungsfehlern zur Sicherstellung stabiler Produktion
• Vollumhausung mit intelligentem spiralförmigem Unterdruck‑Absaugsystem und adaptiven Luftöffnungen
• Zeitlich geteilte Abluftzonen zur Entfernung von Schnittrauch, Staub und Wärme
• U‑förmige untere Dichtstruktur zur Verbesserung der Rauchführung
• Großformatiges, zusammengesetztes Maschinenbett (anpassbar bis 6–12 m) mit wärmeisoliertem Hohlbett
• Doppelte Tauschplattformen mit Korrektur für Abweichungen zum Laden/Entladen dicker Bleche
• Flugzeug‑Aluminiumträger für stabile Bewegung
• EtherCAT‑basiertes intelligentes Bus‑CNC‑System mit schneller, stabiler Datenübertragung
• Integrierte Schneiddatenbank und Echtzeit‑Cache
• Integrierte automatische Nesting‑Software zur Materialoptimierung

Technische Parameter
Modell | SF3015H | SF4020H | SF6025H | SF8025H | SF12025H
Arbeitsbereich (mm) | 3050*1530 | 4050*2030 | 6050*2530 | 8050*2530 | 12100*2530
Laserleistung (kW) | 12/15/20/30/40/50
X/Y Achspositioniergenauigkeit (mm) | ±0.05
X/Y Achs Wiederholgenauigkeit (mm) | ±0.02
Maximale Geschwindigkeit (m/min) | 200
Maximale Beschleunigung (G) | 2.8

Technische Spezifikationen

• Verfügbare Modelle: SF3015H, SF4020H, SF6025H, SF8025H, SF12025H
• Arbeitsbereiche: 3050*1530 mm bis 12100*2530 mm je nach Modell
• Laserleistungsoptionen: 12–50 kW
• Positioniergenauigkeit: ±0.05 mm; Wiederholbarkeit: ±0.02 mm
• Max. Geschwindigkeit: 200 m/min; Max. Beschleunigung: 2.8 G
• Für das Schneiden dicker Bleche (bis zu ~100 mm Edelstahl je nach Konfiguration) und die Handhabung großformatiger Bleche ausgelegt
• Erweiterte Schneidkopf‑Funktionen: Autofokus, Kollisionsschutz, Echtzeitüberwachung und Alarm
• Integrierte Rauch‑ und Staubkontrolle: intelligentes Unterdrucksystem und U‑förmige untere Dichtung
• Steuerung: CNC auf EtherCAT‑Basis mit integrierter Schneiddatenbank und automatischem Nesting
