Produktionsanlage für Blech

automatischkontinuierlichLaser

Beschreibung

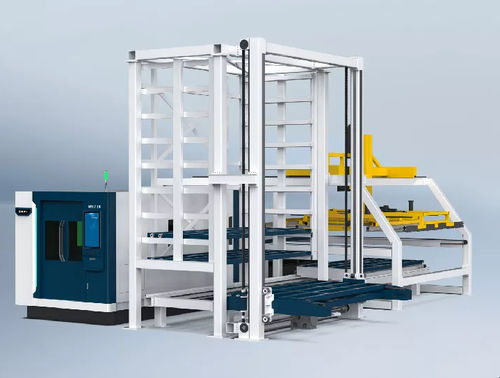

Automatisierte Produktionslinie zum Be- und Entladen von Metallblechen für den unbemannten Dauerbetrieb. Das System integriert ein Lager, ein intelligentes Staubabscheidungs-Partitionsystem, einen Palettenwagen und weitere Hilfsausrüstung. Entwickelt zur Anbindung an eine oder mehrere Laserschneidmaschinen zur Bildung einer automatisierten Fertigungszelle mit koordinierter Materialhandhabung und Prozesssteuerung.

Vorteile

• Echtzeitüberwachung: eingebaute Kamera zur Überwachung des gesamten Prozesses
• Automatische Zuführung: automatisches Be- und Entladesystem für unbemannten Dauerbetrieb
• Automatische Ölzufuhr: intelligentes System zur automatischen Ölzufuhr zur Vermeidung von Ölunterbrechungen

Technische Daten

• Lagereinheit - Anzahl der Ebenen der Palettenregale: 8
• Lagereinheit - Abstand zwischen den Ebenen (mm): 360
• Lagereinheit - Gestapelte Höhe jeder Ebene (mm): 280 (mit Holzpalette)
• Lagereinheit - Tragfähigkeit jeder Ebene (kg): 3000
• Be- und Entladeeinheit - Fahrgeschwindigkeit des Wagens (m/min): 2-15
• Be- und Entladeeinheit - Hub-/Verschiebegeschwindigkeit des Greifarms (m/min): 12/60
• Be- und Entladeeinheit - Ein-/Ausfahrgeschwindigkeit des Lagers (m/min): 10
• Schnitteinheit - Laserleistung (kW): 6
• Schnitteinheit - Max. Blechgröße (mm): 3000*1500
• Schnitteinheit - Min. Blechgröße (mm): 800*800
• Schnitteinheit - Blechstärke (mm): 0.8-12
• Schnitteinheit - Positionier-/Repositioniergenauigkeit X/Y-Achse (mm): ±0.05/±0.02
• Schnitteinheit - Max. Leerlaufgeschwindigkeit (m/min): 130
• Schnitteinheit - Maximale Plattformbelastung (kg): 2000
