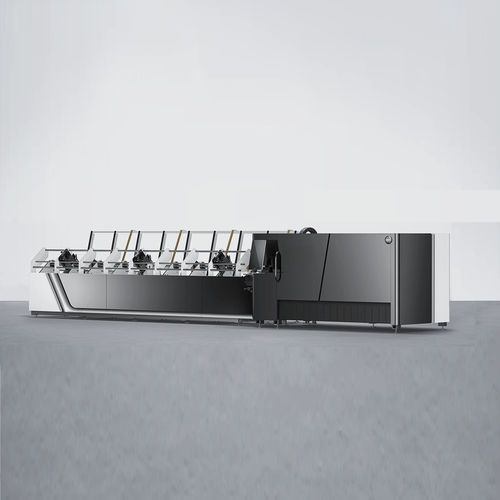

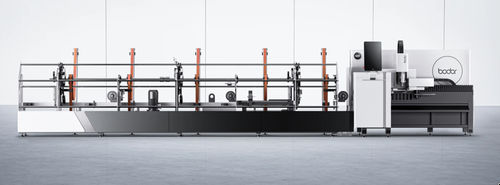

Faserlaser-Schneidemaschine Q0 Profür MetallRohrservogesteuert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Faserlaser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- Rohr
- Steuerung
- servogesteuert
- Aufladen des Werkstücks
- mit automatischem Be- und Entladen
- Weitere Eigenschaften
- automatisch
- Rohrdurchmesser
Min: 10 mm
(0 in)Max: 60 mm
(2 in)- Laserleistung
1.500 W, 3.000 W
- Beschleunigung
14,72 m/s²
(48,29 ft/s²)- Gesamtlänge
8.815 mm, 11.500 mm
(347 in, 453 in)- Gesamtbreite
2.106 mm, 2.900 mm
(83 in, 114 in)- Höhe
1.820 mm, 1.940 mm
(72 in, 76 in)
Beschreibung
Übersicht
Der Bodor Q0 Pro ist eine Faserlaserschneidanlage, speziell ausgelegt für die effiziente Bearbeitung kleiner Rohrdurchmesser. Er kombiniert automatische Zuführung, doppelseitige servo-gesteuerte Spannungen und ein Festdiameter-Spannfutter, um manuelle Eingriffe zu minimieren und Materialausbeute zu erhöhen.
Vorteile
Leistungsdaten
Automatische Zuführung
Die serienmäßige automatische Zuführeinheit führt zuverlässig runde, quadratische und rechteckige Rohre im typischen Bereich Ø20–60 mm zu. Das System stabilisiert, richtet aus und sequenziert die Teile für einen unterbrechungsfreien Ablauf.
Spannfutter- und Spannsystem
Das System verwendet Festdiameter-Spannfutter, die Oberflächenschäden am Rohr vermeiden. Ein Wechsel des Spannfutters ist schnell möglich (≈5 Minuten). Unterstützte Querschnitte:
Anwendungen
Technische Daten
Der Bodor Q0 Pro ist eine Faserlaserschneidanlage, speziell ausgelegt für die effiziente Bearbeitung kleiner Rohrdurchmesser. Er kombiniert automatische Zuführung, doppelseitige servo-gesteuerte Spannungen und ein Festdiameter-Spannfutter, um manuelle Eingriffe zu minimieren und Materialausbeute zu erhöhen.
Vorteile
- Hohe Verarbeitungseffizienz: optimierte Zuführ- und Spannfolge mit automatischer Zuführeinheit für durchgehende Produktion kleiner Rohre.
- Maximale Materialausnutzung: minimale Restlänge 55 mm zur Reduzierung von Ausschuss und Kosten.
- Kein manuelles Eingreifen: doppelseitige Servo-Spannung ermöglicht präzise einteilige Fixierung und händefreien Betrieb.
Leistungsdaten
- Max. Drehzahl: 180 r/min
- Max. Zuführgeschwindigkeit: 120 m/min
Automatische Zuführung
Die serienmäßige automatische Zuführeinheit führt zuverlässig runde, quadratische und rechteckige Rohre im typischen Bereich Ø20–60 mm zu. Das System stabilisiert, richtet aus und sequenziert die Teile für einen unterbrechungsfreien Ablauf.
Spannfutter- und Spannsystem
Das System verwendet Festdiameter-Spannfutter, die Oberflächenschäden am Rohr vermeiden. Ein Wechsel des Spannfutters ist schnell möglich (≈5 Minuten). Unterstützte Querschnitte:
- Runde Rohre
- Quadratische Rohre
- Rechteckige Rohre
- Taschenförmige (waist) Rohre
- Elliptische Rohre
Anwendungen
- Fertigung kleiner Rohrbauteile für Möbel, Lüftung/Heizung, Tür-/Fensterprofile, Küchen- und Badgestelle sowie allgemeine mechanische Fertigung.
Technische Daten
- Modell: Q0 Pro
- Marke: Bodor
- Anlagentyp: Faserlaserschneidanlage für kleine Rohre
- Max. Drehzahl: 180 r/min
- Max. Zuführgeschwindigkeit: 120 m/min
- Automatische Zuführung: Serie (unterstützt Ø20–60 mm)
- Spannung: doppelseitige Servo-Spannung (präzises einmaliges Spannen)
- Spannfuttertyp: Festdiameter-Spannfutter (keine Oberflächenschäden; Austausch ≈5 min)
- Mindestrestlänge: 55 mm
- Unterstützte Profile: rund, quadratisch, rechteckig, waist, elliptisch
