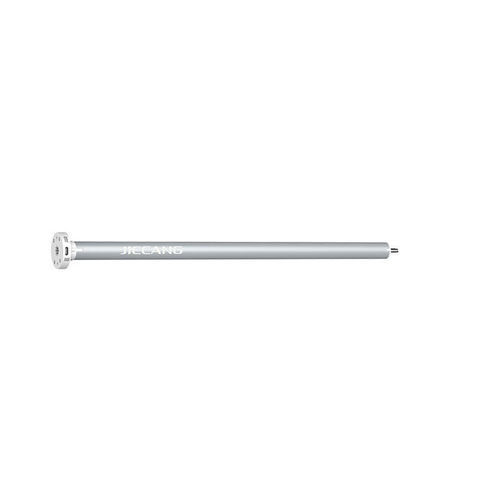

DC-Motor JCD20SLEU

Gleichstrom5 Vrohrförmig

Produktübersicht
Der JCD20SLEU ist ein 20 mm DC-Rohrmotor, entwickelt für kleine Fenster und batteriebetriebene Anwendungen. Er verfügt über einen eingebauten wiederaufladbaren Lithium-Akku, kabellose Steuerung, elektronische Endlagen und einen sehr flachen Motorkopf zur Minimierung von Lichtspalten.

Eigenschaften

• Für kleine Fenster konzipiert
• Eingebauter wiederaufladbarer Lithium-Akku, keine Stromverkabelung erforderlich
• Niedriger Standby-Verbrauch, Betriebsdauer ca. 4–6 Monate bei voller Ladung
• Laden über Type-C- und Micro-USB-Anschlüsse
• Eingebauter Funkempfänger und elektronische Endlage
• Patentiertes Federarm-Tasten-Design am Motorkopf
• Schlankster Motorkopf zur Minimierung von Lichtspalten
• Patentiertes geräuscharmes Motordesign, Betriebsgeräusch ≤ 30 dB
• 3 einstellbare Geschwindigkeiten
• Blockierschutz
• Einfache Einstellung von oberen/unteren Endlagen und Lieblingsposition

Zertifizierungen

• UL
• CE
• FCC
• ROHS

Anwendungen

• Innen-Rollladen
• Sonnenschutz für Wohnmobile
• Transparente Jalousien
• Leinwände/Projektionswände

Maßzeichnung
Maßzeichnungen werden zur Installationsreferenz bereitgestellt.

Steuerung
Gesteuert durch kompatible Sender (W1/W2/W3/W5 Serien). Fernbedienungsreichweite bis zu 30 Meter.

Zubehör (optional)

• 28er Nutrohr
• 28er Rundrohr
• 38er Nutrohr
• JL07
• JH27

Produktparameter (Tabelle)
Rohrmotormodell | Nennmoment(N.m) | Ausgangsdrehzahl(rpm) | Nennspannung(V) | Nennstrom(A) | Nennleistung(W) | Frequenz(MHz) | Stromversorgung(V/A) | Gewicht(kg) | Länge(mm) | IP-Schutzklasse
JCD20SLEU | 0.5 | 20/25/30 | 5 | 0.8 | 5 | 433 | USB-Ladegerät 5V/2A | 0.33 | 436 | IP20/45

Verwandte Modelle (Auszug)
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | USB-Ladegerät 5V/2A | 0.17 | 350 | IP20
JCD25SLEU-0730 | 0.7 | 25/30/35 | 5 | 0.8 | 9.6 | 433 | USB-Ladegerät 5V/2A | 0.61 | 564 | IP20
JCD25SLEU-1130 | 1.1 | 25/30/35 | 5 | 1 | 12 | 433 | USB-Ladegerät 5V/2A | 0.62 | 564 | IP20

Technische Daten

• Modell: JCD20SLEU
• Rohrdurchmesser: 20 mm
• Nennmoment: 0,5 N·m
• Ausgangsdrehzahl: 20 / 25 / 30 rpm
• Nennspannung: 5 V
• Nennstrom: 0,8 A
• Nennleistung: 5 W
• Drahtlose Frequenz: 433 MHz
• Stromversorgung / Laden: USB-Ladegerät 5V/2A; Type-C- und Micro-USB-Anschlüsse
• Batterie: Eingebauter wiederaufladbarer Lithium-Akku (kein Verkabeln erforderlich)
• Standby-Betrieb: Ca. 4–6 Monate bei voller Ladung (niedriger Standby-Verbrauch)
• Geräusch: ≤ 30 dB (geräuscharme Technologie)
• Funktionen: Elektronische Endlagen, Blockierschutz, 3 einstellbare Geschwindigkeiten, Favoritenpositionsspeicher
• Steuerung: Kompatibel mit Sendern der Serien W1/W2/W3/W5; Reichweite bis zu 30 m
• Gewicht: 0,33 kg
• Länge: 436 mm
• IP-Schutzgrad: IP20 / IP45 (je nach Konfiguration)
• Spezialdesign: Patentierter Federarm-Knopf am Motorkopf; schlankster Motorkopf zur Minimierung von Lichtspalten
