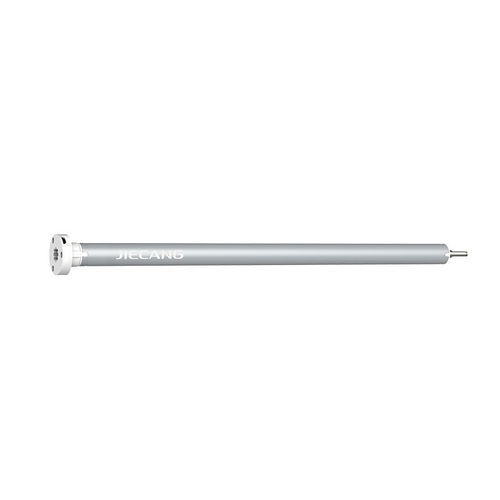

DC-Motor JCD15SLE series

Gleichstrom5 V8,4 V

Produkt
JCD15SLE — Φ16 mm DC‑Rohrmotor, entwickelt für kompakte Rollos und leichte Beschattungsanwendungen; integrierter wiederaufladbarer Akku und Micro‑USB‑Ladung (variantenabhängig).

Zertifizierungen

• UL
• CE
• FCC
• RoHS

Anwendungen

• Innen‑Rollos
• Sonnenschutz für Wohnmobile
• Außen‑Projektionsleinwände
• Transparente/Voile‑Rollos

Eigenschaften

• Φ16 mm Motordurchmesser für flache Einbausituationen
• Integrierter wiederaufladbarer Lithium‑Akku — kein dauerhafter Netzanschluss erforderlich (variantenabhängig)
• Niedriger Standby‑Verbrauch; typischer Betrieb 4–6 Monate nach Vollaufladung (nutzungsabhängig)
• Micro‑USB Ladeanschluss (U‑Variante unterstützt 5V/2A USB‑Ladegerät)
• Integrierter Funkempfänger mit elektronischen Endlagen
• Patentiertes Federarm‑Knopfdesign am Motorende für einfache Montage
• Dünnste Motorkopf‑Ausführung zur Minimierung von Lichtspalten
• Patentiertes geräuscharmes Design, Betriebsgeräusch ≤31 dB
• Drei einstellbare Geschwindigkeiten und Stallschutz
• Einfache Einstellung von Ober-/Unterlagen und einer Favoritenposition

Steuerung

• Kompatibel mit W1 / W2 / W3 / W5 Sender‑Serien

Stromversorgung

• Unterstützt Adapter 8.4V/1A
• Unterstützt USB‑Ladegerät 5V/2A (U‑Variante)
• Optionales Solarpanel für netzunabhängige Anwendungen

Zubehör (optional)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• 20 mm Rundrohr — Nennlast: 3 kg
• 28 mm Nutrohr — Nennlast: 2,1 kg

Produktparameter (Tabelle)
Modell | Nennmoment (N·m) | Abtriebsdrehzahl (rpm) | Nennspannung (V) | Nennstrom (A) | Nennleistung (W) | Frequenz (MHz) | Stromversorgung (V/A) | Gewicht (kg) | Länge (mm) | IP‑Schutzgrad
JCD15SLE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 | Adapter 8.4V/1A & Solarpanel | 0.17 | 350 | IP20
JCD15SLEU-0330 | 0.3 | 25 / 30 / 35 | 5 | 0.6 | 5 | 433 | USB‑Ladegerät 5V/2A | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 + externes WiFi/Zigbee | Adapter 8.4V/1A | 0.11 | 240 | IP20

Technische Daten

• Modellfamilie: JCD15SLE
• Motordurchmesser: Φ16 mm
• Geräusch: ≤31 dB (patentierte Leittechnik)
• Batterie: Integrierter wiederaufladbarer Lithium‑Akku; Micro‑USB‑Ladung (variantenabhängig)
• Batterielaufzeit: Typisch 4–6 Monate nach Vollladung (abhängig von der Nutzung)
• Geschwindigkeiten: 3 einstellbare Geschwindigkeiten
• Schutz: Stallschutz und elektronische Endlagen; Gehäuse IP20
• Gewicht: 0,11–0,17 kg je nach Variante
• Länge: 240 mm oder 350 mm je nach Variante
• Frequenz: 433 MHz (einige Varianten unterstützen externes WiFi/Zigbee)
• Stromoptionen: Adapter 8.4V/1A, USB‑Ladegerät 5V/2A (U‑Variante), optionales Solarpanel
• Zubehör: Kompatible Rohre und W‑Serien Sender wie oben aufgeführt
