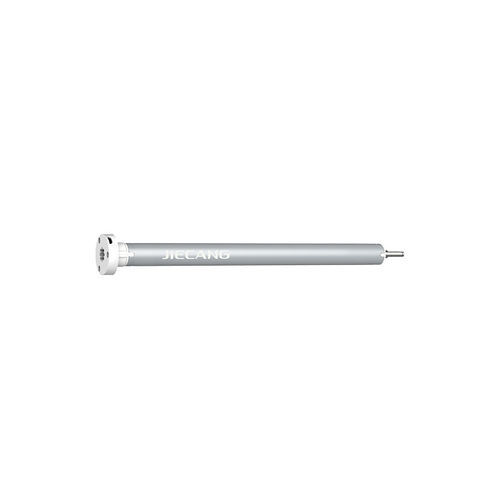

DC-Motor JCD15SAE series

5 V8,4 Vrohrförmig

Übersicht
JCD15SAE — Φ16 mm DC Smart Rohrmotor mit schlankem Motorkopf, integriertem Funkempfänger und elektronischer Endlage. Entwickelt für kleine Fenster und kompakte Einbauten. Externe WiFi- oder Zigbee-Module ermöglichen Steuerung per Smartphone-App und Sprachassistent.

Hauptmerkmale

• Kompaktes Design für kleine Fenster und enge Einbausituationen
• Unterstützt externe WiFi/Zigbee-Module für App- und Sprachsteuerung (z. B. Alexa)
• Externer Netzadapter zur Minimierung der Motorlänge
• Integrierter Funkempfänger und elektronische Endlageneinstellung
• Patentiertes Federarmknopf-Design am Motorkopf für sichere Befestigung
• Sehr schlanker Motorkopf zur Reduzierung von Lichtspalten
• Patentiertes geräuscharmes Motorkonzept: Betriebsgeräusch ≤31 dB
• Drei einstellbare Geschwindigkeiten (25/30/35 U/min)
• Stall-/Blockageschutz und einfache Endlagen-Einstellung mit Favoritenposition

Zertifizierungen

• UL
• CE
• FCC
• ROHS

Anwendungen

• Innen-Rollos
• Sonnenschutz für Wohnmobile
• Außenprojektionsleinwände
• Transluzente und lichtfilternde Rollos

Maßzeichnung
Maßzeichnungsbild auf der Produktseite verfügbar (detaillierte Zeichnungen in der Produktdokumentation zum Download).

Steuerung

• 1. Sender der Serien W1/W2/W3/W5
• 2. Mobile App-Steuerung über externes WiFi/Zigbee-Modul
• 3. Sprachsteuerung über Smart Speaker (bei Integration)

Zubehör (optional)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• 20 mm Rundrohr — Nennlast: 3 kg
• 28 mm Schlitzrohr — Nennlast: 2,1 kg

Produktfunktionen (detailliert)

• Silent-Technologie — Stoßdämpfende und lärmmindernde Struktur sorgt für leisen, gleichmäßigen Lauf; Motorgeräusch ≤31 dB.
• Intelligente Steuerung — Externe WiFi- oder Zigbee-Module ermöglichen App- und Sprachsteuerung sowie Einbindung in Hausautomationssysteme.
• Synchronisationssteuerung — Präzise Prozentsteuerung zur exakten Ausrichtung mehrerer Rollos während der Fahrt.

Produktparameter

• JCD15SAE-0330 — Nennmoment: 0,3 N·m; Drehzahl: 25/30/35 U/min; Nennspannung: 8,4 V; Nennstrom: 0,6 A; Nennleistung: 5 W; Frequenz: 433 + externes WiFi/Zigbee; Stromversorgung: Adapter 8,4V/1A; Gewicht: 0,11 kg; Länge: 240 mm; IP20
• JCD15SLEU-0330 — Nennmoment: 0,3 N·m; Drehzahl: 25/30/35 U/min; Nennspannung: 5 V; Nennstrom: 0,6 A; Nennleistung: 5 W; Frequenz: 433 MHz; Stromversorgung: USB-Ladegerät 5V/2A; Gewicht: 0,17 kg; Länge: 350 mm; IP20
• JCD15SLE-0330 — Nennmoment: 0,3 N·m; Drehzahl: 25/30/35 U/min; Nennspannung: 8,4 V; Nennstrom: 0,6 A; Nennleistung: 5 W; Frequenz: 433 MHz; Stromversorgung: Adapter 8,4V/1A & Solarmodul-Option; Gewicht: 0,17 kg; Länge: 350 mm; IP20

Verwandte Produkte (Beispiele)
JCD25SAE-0730, JCD25SAEW-0730, JCD25SAEZ-0730, JCD25SAE-1130, JCD25SAEW-1130, JCD25SAEZ-1130, JCD25SAE-1525, JCD25SAEW-1525, JCD25SAEZ-1525, JCD28QAE-2020, JCD30QAE-2020.

Daten-Download
Benutzerhandbuch und technische Dokumentation als Download (PDF) auf der Produktseite verfügbar.

Eigenschaften / Technische Daten

• Modellreihe: JCD15SAE (z. B. JCD15SAE-0330, JCD15SLEU-0330, JCD15SLE-0330)
• Rohrdurchmesser: Φ16 mm
• Nennmoment: 0,3 N·m
• Drehzahlen: 25/30/35 U/min
• Verfügbare Spannungen: 8,4 V / 5 V (USB)
• Nennstrom: 0,6 A
• Nennleistung: 5 W
• Frequenz: 433 MHz; Varianten mit externem WiFi/Zigbee
• Stromversorgung: Adapter (z. B. 8,4V/1A) oder USB-Ladegerät; einige Varianten unterstützen Solarmodule
• Gewicht: 0,11–0,17 kg abhängig von der Variante
• Längenbeispiele: 240 mm / 350 mm abhängig von der Variante
• Schutzart: IP20
• Geräuschpegel: ≤31 dB
• Einstellbar: 3 Geschwindigkeiten, Blockageschutz, elektronische Endlagen, Favoritenposition
• Steuermöglichkeiten: Funksender, Mobile App, Sprachsteuerung
