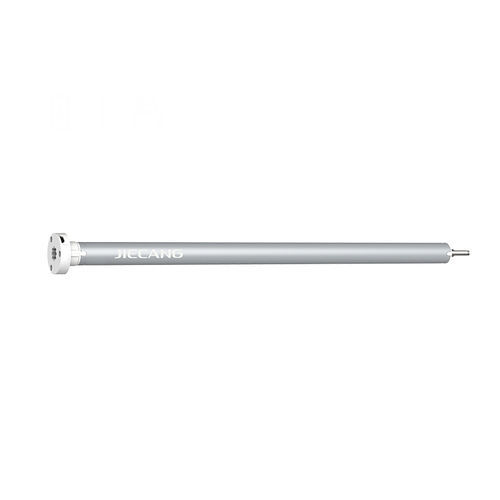

DC-Motor JCD15SLEU series

5 Vkleinformatigrohrförmig

Produktübersicht
JCD15SLEU - Φ16mm Rohrmotor (DC) mit Batteriebetrieb. Entwickelt für kleine Fenster und Anwendungen, die einen kompakten Rohrdurchmesser und Batteriebetrieb erfordern. Eingebaute wiederaufladbare Lithiumbatterie mit Micro-USB-Ladung, integrierter Funkempfänger und elektronische Endlagen. Patentiertes Federarm-Tasten-Design am Motorkopf und besonders flacher Motorkopf, um Lichtspalten zu minimieren.

Anwendungen

• Innen-Rollos
• Sonnenschutz für Wohnmobile (RV)
• Vorhangstores (Sheer)
• Leinwände / Projektionsflächen

Eigenschaften

• Für kleine Fenster ausgelegt
• Integrierte wiederaufladbare Lithiumbatterie, kein Stromkabel erforderlich
• Niedriger Standby-Verbrauch; 4–6 Monate Betrieb bei voller Ladung
• Micro-USB-Ladeanschluss
• Integrierter Funkempfänger und elektronische Endlage
• Patentierte Federarm-Taste am Motorkopf
• Flachster Motorkopf zur Minimierung von Lichtspalten
• Patentiertes Silent-Motor-Design; Betriebsgeräusch ≤31 dB
• 3 einstellbare Geschwindigkeiten (25/30/35 U/min)
• Stall-Schutz
• Einfache Einrichtung von Ober-/Unterbegrenzung und Favoritenposition

Produktmerkmale
Die Konstruktion zur Geräuschreduzierung und Stoßdämpfung sorgt für leisen und gleichmäßigen Lauf; Betriebsgeräusch ≤31 dB.

Steuerung
Kompatibel mit Sendern der Serien W1/W2/W3/W5 (drahtlose Steuerungsoptionen).

Stromversorgung
Eingebaute wiederaufladbare Lithiumbatterie mit Micro-USB-Ladung; optionales Netzteil oder Solarpanel verfügbar.

Zubehör (optional)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• 20 mm Rundrohr — Nennlast: 3 kg
• 28 mm Schlitzrohr — Nennlast: 2,1 kg

Maßzeichnung
Maßzeichnungen und vergrößerte Ansichten sind als Referenz verfügbar.

Produktparameter (ausgewählte Zeilen)
Modell Rohrmotor | Nennmoment (N·m) | Ausgangsdrehzahl (U/min) | Nennspannung (V) | Nennstrom (A) | Nennleistung (W) | Frequenz (MHz) | Stromversorgung (V/A) | Gewicht (kg) | Länge (mm) | Schutzart
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | USB-Ladegerät 5V/2A | 0.17 | 350 | IP20
JCD15SLE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 | Adapter 8.4V/1A & Solarpanel | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 + externes WiFi/Zigbee | Adapter 8.4V/1A | 0.11 | 240 | IP20

Technische Spezifikationen

• Modell: JCD15SLEU-0330
• Rohrdurchmesser: Φ16 mm
• Nennmoment: 0.3 N·m
• Ausgangsdrehzahl: 25 / 30 / 35 U/min (einstellbar)
• Nennspannung: 5 V
• Nennstrom: 0.6 A
• Nennleistung: 5 W
• Frequenz: 433 MHz (Funk)
• Stromversorgung: USB-Ladegerät 5V/2A (eingebaute wiederaufladbare Batterie)
• Gewicht: 0.17 kg
• Länge: 350 mm
• Schutzklasse: IP20
• Betriebsgeräusch: ≤31 dB (Silent-Technologie)
• Ladeanschluss: Micro-USB
• Spezialfunktionen: elektronische Endlage, Stall-Schutz, 3-Gang-Einstellung, Favoritenpositionsspeicher
