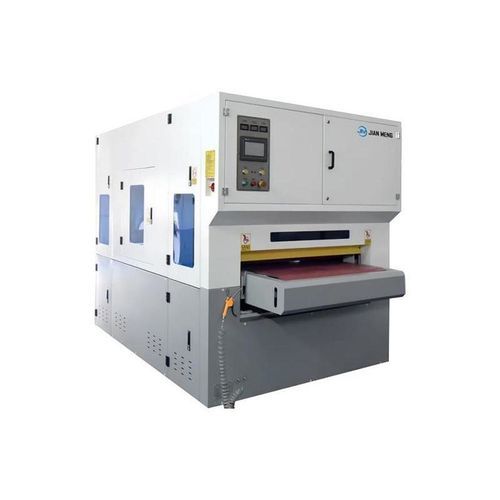

Bürsten-Entgratmaschine XDP-1300RPRT

SchleifbandSchleiferzum Bürsten

Produktdetails
Die Jianmeng XDP-1300RPRT Entgrat- und Drahtziehmaschine wird hauptsächlich zum Entgraten, Randrunden und Drahtziehen auf den Oberflächen verschiedener Metallwerkstücke verwendet, um die Oberflächenqualität und Präzision zu verbessern. Diese Ausrüstung integriert mehrere Verarbeitungstechnologien wie Schleifbänder, Walzenbürsten und Polierwalzen, um einen vollständigen Präzisionsbearbeitungsworkflow vom Entgraten und Randrunden bis hin zum feinen Drahtziehen zu erreichen. Es ermöglicht die Ausführung mehrerer Oberflächenbehandlungsprozesse an einem Stopp, was die Produktionseffizienz und die Produktqualitätsstabilität erhöht. Die XDP-1300RPRT Entgrat-, Drahtzieh- und Poliermaschine ist mit zwei breiten Schleifband-Einheiten ausgestattet. Durch Schleifwalzen angetrieben, drehen sich die Schleifbänder mit hoher Geschwindigkeit, um Schlackenpartikel, Oxidschalen, große Grate und andere Unvollkommenheiten von der Werkstückoberfläche zu entfernen, während gleichzeitig eine Drahtziehbehandlung durchgeführt wird. Es verfügt auch über eine Polierwalzeneinheit, die sich mit hoher Geschwindigkeit dreht und die Werkstückoberfläche reibungsreich berührt und einen gleichmäßigen und feinen Drahtzieheffekt erzeugt. Die Maschine ist mit einem Nassstaubsammler von 5,5 KW ausgestattet. Staubentfernungsmethode: Der während des Betriebs erzeugte Staub wird effektiv durch den Staubensammlungsanschluss abgezogen, wodurch das Risiko einer Staubexplosion beseitigt wird und die innere Sauberkeit der Ausrüstung aufrechterhalten wird.

CNC Anzeige Bildschirm
Die CNC-Anzeige ist ein Schlüsselkomponent der Entgratmaschine zur Kantenrundung, die für die zentrale Anzeige und Steuerung aller Betriebsparameter während des Entgratprozesses verantwortlich ist und dadurch die Bearbeitungseffizienz und -präzision verbessert. Der CNC-Display bietet nicht nur Echtzeit-Feedback, sondern ermöglicht es den Bedienern auch, bei Bedarf genaue Parameteranpassungen vorzunehmen, um die Werkstückqualität zu gewährleisten.

Rollenbürste
Rollenbürste ist ein Schlüsselkomponent in der Metalloberflächenbehandlung, weit verbreitet in Prozessen wie Entgraten, Bürsten, Reinigen, Polieren usw. Die Walzenbürste besteht aus mehreren Borsten, und das Material, die Härte und die Anordnung der Borsten können nach unterschiedlichen Verarbeitungsanforderungen angepasst werden. Die Walzenbürste berührt die Oberfläche des Werkstücks durch Drehbewegung und entfernt effektiv Verunreinigungen wie Grate, Oxide und Ölflecken, wodurch die Glattheit und Ästhetik der Metalloberfläche verbessert wird.

Verbrauchsgüter

• Schleifgurt: Sandband ist ein weit verbreitetes Schleifwerkzeug für die Metalloberflächenbehandlung. Nach spezieller Bearbeitung bildet es eine riemenartige Struktur und eignet sich für verschiedene Prozesse wie Schleifen, Entgraten, Polieren, Veredelung und Drahtziehen. Das Sandband entfernt durch Reibung mit der Oberfläche des Werkstücks überschüssiges Material, wodurch die Oberflächenqualität und das Erscheinungsbild des Werkstücks verbessert werden.
• Rollenbürste: Rollenbürste ist ein effizientes Werkzeug für die Metallverarbeitung und Oberflächenbehandlung, weit verbreitet in Prozessen wie Entgraten, Oberflächenziehen, Reinigen, Entfernen von Oxidschichten und Ölflecken. Das Arbeitsprinzip der Entgrat- & Bürstemaschine beinhaltet die Verwendung von rotierenden Bürsten, die die Werkstückoberfläche berühren, um Entgrat-, Kantenrundung- und Oberflächenverbindungseffekte zu erzielen.

Vergleich der Entgratwerkstücke vor und nach dem Entfernen

• Vor dem Entgraten: Die rauen Kanten und die scharfen Grate des Werkstücks beeinflussen die Montagepräzision. Es kann eine Oxidschicht und leichte Unebenheiten auf der Oberfläche auftreten, die sich auf die anschließende Verarbeitung oder Beschichtungshaftung auswirken können.
• Nach dem Entgraten: Glatte Kanten ohne Grate erhöhen die Produktsicherheit. Nach dem Polieren oder Bürsten wird die Metalloberfläche exquisiter und schöner. Nach dem Entgraten verbessern Sie die Dimensionsgenauigkeit, um eine bessere Montagequalität zu gewährleisten. Die Entfernung der Oxidschicht ist von Vorteil für nachfolgende Prozesse wie Schweißen, Lackieren und Galvanisieren, verbessert die Beschichtungshaftung und die Haltbarkeit.

Struktur
1 breites Schleifband + 8 Rollenbürsten + 1 breites Schleifband + 1 Polierwalze

Technische Spezifikationen
Arbeitsbank breite Oberfläche: 1300 mm
Verarbeitungsdicke: 1-90 mm
Mindestverarbeitungsgröße: 50 x 50 x 0,5 mm (nicht perforierte Platte)
Fütterungsgeschwindigkeit: 1-7 m/min (einstellbare Frequenzumrechnung)
Gürtelgeschwindigkeit: 2,2-11 m/min
Rollenbürstengeschwindigkeit: 6-19 m/min
Revolutionsgeschwindigkeit: 4-12 m/min
Maximale Leistung: Konstante Geschwindigkeit
Nennspannung: 43,85 kW (ohne Staubsammler)
Atmosphärendruck: 380V / 3P / 50HZ
Sandgurtgröße: 0,6-0,8 Mpa
Rollenbürste Größe: 1900 x 820 mm
Wirtsgewicht: Über 3500 kg
Größe: 3700 x 1650 x 2200 mm

Charakteristika / Spezifikationen

• Entgrat-, Drahtzieh- und Poliermaschine für Metallwerkstücke
• Integrierte Verarbeitungstechnologien: Schleifbänder, Walzenbürsten, Polierwalzen
• Mit CNC-Anzeige zur zentralen Steuerung
• Mit Nassstaubsammler (5,5 kW)
• Struktur: 1 breites Schleifband, 8 Rollenbürsten, 1 breites Schleifband, 1 Polierwalze
• Arbeitsbreite: 1300 mm
• Verarbeitungsdicke: 1-90 mm
• Fütterungsgeschwindigkeit: 1-7 m/min
• Gesamtleistung: 43,85 kW (ohne Staubsammler)
• Maschinengewicht: Über 3500 kg
• Maschinenabmessungen: 3700 x 1650 x 2200 mm
