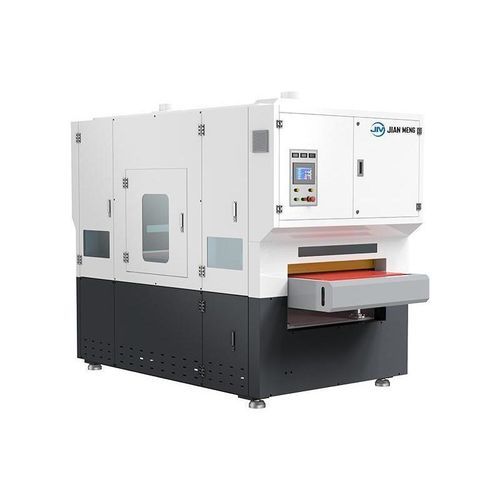

Endbearbeitungsmaschine / spanende Bearbeitung XDP-MRPRT

PolierEntgratSchleifmaschine

Produktübersicht Die Jianmeng XDP-800RPRT Entgratungs-, Drahtzieh- und Poliermaschine wird in erster Linie zum Entgraten, Kantenverrunden und Drahtziehen auf den Oberflächen verschiedener Metallwerkstücke eingesetzt, um die Oberflächenqualität und Präzision zu verbessern. Diese Anlage integriert mehrere Bearbeitungstechnologien, wie z.B. Schleifbänder, Walzenbürsten und Polierwalzen, um einen kompletten Präzisionsbearbeitungsablauf vom Entgraten und Kantenverrunden bis zum feinen Drahtziehen zu erreichen. Sie ermöglicht es, mehrere Oberflächenbehandlungsprozesse in einem Durchgang abzuschließen, was die Produktionseffizienz und die Stabilität der Produktqualität erhöht. Die integrierte Entgratungs-, Drahtzieh- und Poliermaschine XDP-800RPRT ist mit zwei breiten Schleifbandeinheiten ausgestattet. Angetrieben von Schleifwalzen rotieren die Schleifbänder mit hoher Geschwindigkeit, um Schlackenpartikel, Oxidzunder, große Grate und andere Unebenheiten von der Werkstückoberfläche zu entfernen, während gleichzeitig eine Drahtziehbehandlung durchgeführt wird. Die Maschine verfügt außerdem über eine Polierwalzeneinheit, die sich mit hoher Geschwindigkeit dreht und durch Reibung mit der Werkstückoberfläche in Kontakt kommt, wodurch ein gleichmäßiger und feiner Drahtzieheffekt erzielt wird. Die Maschine ist mit einem 5,5KW-Nassabscheider ausgestattet. Verfahren zur Staubentfernung: Der während des Betriebs entstehende Staub wird effektiv durch den Staubsammelanschluss abgesaugt, wodurch das Risiko einer Staubexplosion beseitigt und die interne Sauberkeit der Anlage aufrechterhalten wird. CNC-System Das CNC-System ist eine Schlüsselkomponente der CNC-Metallentgratungsmaschine, die für die zentrale Anzeige und Steuerung aller Betriebsparameter während des Entgratungsprozesses verantwortlich ist und die Bearbeitungseffizienz und -genauigkeit verbessert. Es liefert nicht nur Rückmeldungen in Echtzeit, sondern ermöglicht es dem Bediener auch, bei Bedarf präzise Parameteranpassungen vorzunehmen, um die Qualität des Werkstücks zu gewährleisten. Workstations: R+P+R+T (Breitband + Walzenbürsten + Breitband + Polierwalze) Die MRPRT-Serie kombiniert ein einzelnes breites Schleifband, eine Walzenbürsten-Arbeitsstation, ein weiteres einzelnes breites Schleifband und eine Polierscheibenstation; die Plattformbreite bestimmt die Bandgröße und die Anzahl/Durchmesser der Walzenbürsten, während das magnetisch befestigte Förderband die Teile sicher an Ort und Stelle hält - modulare Stationsoptionen sind erhältlich, um unterschiedliche Produktionsanforderungen zu erfüllen. Schleifmittel-Verbrauchsmaterial

• Schleifband: Ein Schleifwerkzeug, das für die Oberflächenbehandlung von Metallen verwendet wird. Nach einer speziellen Bearbeitung bildet es eine bandähnliche Struktur und eignet sich für verschiedene Prozesse wie Schleifen, Entgraten, Polieren, Finishen und Bürsten. Das Sandband entfernt überschüssiges Material durch Reibung mit der Oberfläche des Werkstücks und verbessert so die Oberflächenqualität und das Aussehen des Werkstücks.
• Rollerbürste: Ein Werkzeug zur Metallverarbeitung und Oberflächenbehandlung, das bei Prozessen wie Entgraten, Kantenverrundung, Oberflächenziehen, Reinigung, Entfernung von Oxidschichten und Ölflecken verwendet wird. Das Arbeitsprinzip besteht in der Verwendung rotierender Bürsten, die die Werkstückoberfläche berühren, um Entgratungs-, Kantenverrundungs- und Oberflächenveredelungseffekte zu erzielen.
• Polierwalze: Funktioniert durch die Anwendung von Rotationsbewegungen mit kontrolliertem Druck, wobei spezielle Schleifmaterialien verwendet werden, um feine Oberflächenfehler zu entfernen und das Gesamterscheinungsbild des Werkstücks zu verbessern. Diese Walzen gewährleisten ein gleichmäßiges Polieren über große Flächen und bieten hohe Präzision und gleichbleibende Ergebnisse, die für Industrien, die ein hochwertiges Finish erfordern, wie z. B. die Automobil- und Haushaltsgeräteindustrie, unerlässlich sind.

Vergleich der entgrateten Werkstücke vor und nach dem Abtragen

• Vor dem Entgraten: Die rauen Kanten und scharfen Grate des Werkstücks beeinträchtigen die Montagegenauigkeit. Es kann eine Oxidschicht und leichte Unebenheiten auf der Oberfläche geben, die die spätere Bearbeitung oder die Haftung der Beschichtung beeinträchtigen können.
• Nach dem Entgraten: Glatte Kanten ohne Grate erhöhen die Produktsicherheit. Nach dem Polieren oder Bürsten wird die Metalloberfläche exquisiter und schöner. Nach dem Entgraten wird die Maßhaltigkeit verbessert, um eine bessere Montagequalität zu gewährleisten. Das Entfernen der Oxidschicht ist vorteilhaft für nachfolgende Prozesse wie Schweißen, Lackieren und Galvanisieren und verbessert die Haftung und Haltbarkeit der Beschichtung.

Optionaler Aufbau

• 1+6+1+1
• 1+4+1+1

Weitere optionale Tools

• R-Station - Entgraten mit breitem Band
• P-Station - Kantenverrundung mit rotierenden Bürsten
• T-Station - Polieren mit Polierscheibe
• H-Station - Entfernen schwerer Schlacke mit Scheibenhämmern

Technische Daten Auswahl der Bearbeitungsbreite der Ausrüstung: 450/800/1000/1300/1600mm Werkbank breite Oberfläche: 800mm Verarbeitung Dicke: 1-90mm Mindestverarbeitungsgröße: 50*50*0,5mm (nicht perforiertes Blech) Vorschubgeschwindigkeit: 1-7m/min (einstellbare Frequenzumsetzung) Bandgeschwindigkeit: 2,2-11m/min Geschwindigkeit der Walzenbürste: 6-19m/min Umdrehungsgeschwindigkeit: 4-12m/min Maximale Leistung: Konstante Geschwindigkeit Nennspannung: 43.85kW (ohne Staubabscheider) Atmosphärischer Druck: 380V/3P/50HZ Sandbandgröße: 0.6-0.8Mpa Größe der Walzenbürste: 1900*820mm Gewicht der Maschine: Ungefähr 3500kg Größe: 3700*1650*2200 Charakteristika / Technische Daten

• Integrierte Entgratungs-, Drahtzieh- und Poliermaschine für Metallwerkstücke
• Mehrere Bearbeitungstechnologien: Schleifbänder, Walzenbürsten, Polierwalzen
• Zwei Breitbandaggregate und ein Polierwalzenaggregat
• 5,5KW-Nassentstauber für effektive Staubabsaugung
• CNC-System für Betriebssteuerung und Parametereinstellung
• Arbeitsplätze: R+P+R+T (Breites Band + Walzenbürsten + Breites Band + Polierwalze)
• Optionale Strukturen: 1+6+1+1, 1+4+1+1
• Bearbeitungsbreite: 450/800/1000/1300/1600mm
• Werkbankbreite: 800mm
• Bearbeitungsstärke: 1-90mm
• Mindestbearbeitungsgröße: 50*50*0.5mm
• Zuführungsgeschwindigkeit: 1-7m/min (einstellbar)
• Bandgeschwindigkeit: 2.2-11m/min
• Walzenbürstengeschwindigkeit: 6-19m/min
• Drehgeschwindigkeit: 4-12m/min
• Nennspannung: 43.85kW (ohne Staubabscheider)
• Luftdruck: 380V/3P/50HZ
• Sandbandgröße: 0.6-0.8Mpa
• Walzenbürstengröße: 1900*820mm
• Gewicht: Etwa 3500kg
• Maschinengröße: 3700*1650*2200mm
