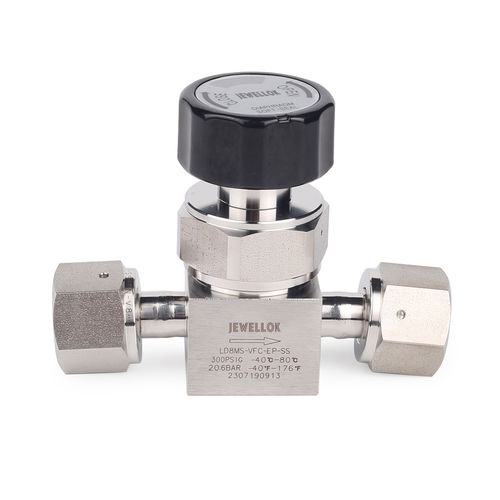

Membranventil LD

manuellStellFlusskontrolle

LD SERIES
MANUELLES NIEDERDRUCK-MEMBRANVENTIL
Übersicht
Manuelles Membranventil für Niederdruck, ausgelegt zur Regelung von hochreinen und ultrahochreinen Gasen in Halbleiter-, Labor- und Industrieprozessen. Typische Anwendungen: Gasverteilung, Spülung und Probenahme, wenn geringe Ablagerung und geringe Partikelbildung erforderlich sind.

Gehäuse

• Gehäuse aus 316L VIM-VAR Edelstahl für Anwendungen mit ultrahoher Reinheit.
• Innere Oberflächenrauheit bis Ra 5 μin, ermöglicht vollständige Reinigung des Strömungskanals.
• Konzeption minimiert Ablagerungsbereiche, erleichtert das Spülen und maximiert den Durchfluss.

Membran

• Membranmaterialien: Hastelloy C-22 oder kobaltbasierten Superlegierungen (UNS R30003) für Festigkeit und Korrosionsbeständigkeit.
• Optimiertes Design für lange Lebensdauer bei Zyklen.

Sitz

• Vollständig eingekapselter PCTFE-Sitz, der Beständigkeit gegen Quellung und Kontamination bietet.
• Verbessertes Verhalten bei Helium-Leak-Tests, minimale Partikelbildung und lange Lebensdauer bei Zyklen.
• Hochreine Montage und Verpackung geeignet für die Halbleiter- und Hochreinheitsgas-Industrie.
• Jedes Gerät wird vor Versand einem Helium-Dichtheitsprüfung unterzogen.

Technische Daten
Technische Zeichnungen und Daten werden als Bilder auf der Produktseite bereitgestellt, einschließlich Maßzeichnungen und Darstellungen des Strömungskanals.

Produktabmessungen
Abmessungen (in Millimetern) sind als Referenz angegeben und können sich ändern; für detaillierte Maße die Produktzeichnungen heranziehen.

Form des Strömungskanals
Der Strömungskanal und die interne Geometrie sind in den Produktbildern dargestellt, um den niedrigen Ablagerungsgrad und den hochreinen Strömungsweg zu veranschaulichen.

Bestellinformationen
Die Bilder auf der Produktseite zeigen die Standard-Bestellspezifikationen; weitere Spezifikationen und Modelle sind verfügbar.

Technische Spezifikationen

• Serie: LD SERIES (manuelles Membranventil für Niederdruck).
• Gehäusematerial: 316L VIM-VAR Edelstahl.
• Innere Oberflächenrauheit: kann Ra 5 μin erreichen.
• Membranoptionen: Hastelloy C-22 oder kobaltbasierten Superlegierungen (UNS R30003).
• Sitz: vollständig eingekapselter PCTFE-Sitz.
• Leistung: ausgelegt zur Minimierung von Ablagerungsbereichen, Erleichterung der Spülung und Maximierung der Durchflusskapazität.
• Sauberkeit: hochreine Montage und Verpackung, geeignet für Halbleiter-/Hochreinheitsgas-Anwendungen.
• Qualitätskontrolle: Helium-Leak-Tests werden an jedem Produkt durchgeführt.
• Dokumentation: Maßzeichnungen und Darstellungen des Strömungskanals als Bilder auf der Produktseite.
