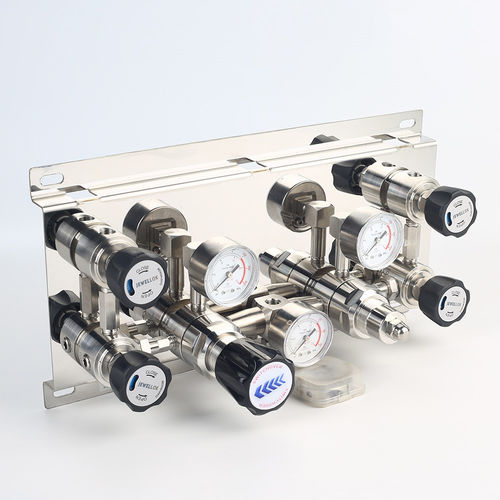

Steuerungseinheit für die Druckkalibration JSP-3AE Series

Edelstahlmodularautomatisch

Produktübersicht

Die JSP-3AE Serie ist eine Druckregelstation für die Verteilung und Regelung hochreiner Gase in Industrie- und Laboranwendungen. Modulares Design mit automatischer Umschaltfunktion; kompatibel mit inerten, reaktiven, brennbaren und oxidierenden Gasen (bis Klasse 6.0). Für korrosive Gase kann Gehäuse und Haube in SS 316L ausgeführt werden.

Hauptmerkmale

• Automatische Umschaltfunktion für unterbrechungsfreie Versorgung
• Einstufiger Regler: JSR-1E / JSR-6E Serien
• Messing verchromt (Standard) oder Gehäuse und Haube in SS 316L (für korrosive Gase)
• Absperrventile in Membranausführung
• Geeignet für Eingangsdruck bis 300 bar
• Für den Einsatz mit Sauerstoff geprüft
• Modulares Design zur einfachen Installation in Flaschen-Sicherheitsgarnituren

Typische Anwendungen

• Komponententests
• Kalibriersysteme
• Druckregelung im Labor
• Hochdruck-Probenahmesysteme
• Service- und Prüfgeräte

Technische Daten

• Typ: einstufig
• Einlassdruck P1: max. 300 bar
• Ausgangsdruck P2 (Optionen): 2 / 4 / 10 / 20 / 50 / 100 bar
• Gehäusematerialien: verchromtes Messing (Standard); SS 316L verfügbar für korrosive Gase — siehe Bestellinfo
• Sitz (Regler / Absperrventil): PCTFE
• Membran (Regler): Hastelloy® C276; Membran (Ventil): Elgiloy®
• O-Ring: Viton® (FKM); optional Kalrez® (FFKM)
• Filter: SS 316L
• Anschluss Einlass/Auslass: 1/4" NPT(F)
• Betriebstemperaturbereich: -30°C bis +74°C
• Leckrate zur Atmosphäre: 1×10^-8 mbar·L/s He; über Sitz: 1×10^-6 mbar·L/s He
• Gewicht: 4,8 kg

Dokumentation & Zeichnungen
Schematische Zeichnung, Durchflussdiagramm, Ausgangsdruckkurven und Maßzeichnungen sind als Produktbilder auf der Seite verfügbar.

Bestellinformation
Detaillierte Bestellcodes, Konfigurationsabbildungen und Materialoptionen sind auf der Produktseite verfügbar; siehe Bestellinfo für Regler-/Ventilkombinationen und Sonderoptionen.
