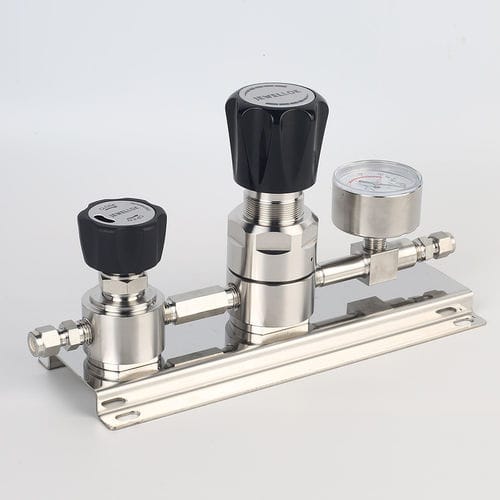

Gasdruckregler JSR-2TGMembraneinstufigPEEK
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Medium
- für Gas
- Technologie
- Membran
- Stufenanzahl
- einstufig
- Material
- aus Edelstahl 316L, Hastelloy®, Viton®, PEEK, aus FKM, aus Edelstahl 316
- Anwendung
- Hochdruck, Labor, für die Druckkalibration, für Test
- Weitere Eigenschaften
- hoher Durchfluss, modular, für hochreine Anwendungen, mit Filter, korrosionsbeständig
- Druck
Min: 0 bar
(0 psi)Max: 300 bar
(4.351,13 psi)- Öffnungsdurchmesser
Min: 1,1 mm
(0,043 in)Max: 2,4 mm
(0,094 in)- Temperatur
Min: -30 °C
(-22 °F)Max: 74 °C
(165,2 °F)
Beschreibung
Produktmerkmale
Typische Anwendungen
Technische Daten
Abmessungen / Schema / Durchflussdiagramm
Illustrative schematische Zeichnung, Durchflussdiagramm und Maßzeichnungen werden mit den Produktbildern und Bestellinformationen bereitgestellt.
- Wandmontage-Anzapfstellen
- Ein-Stufen-Regler Serie JSR-2EL
- Gehäuse und Haube aus Edelstahl 316L für korrosive Gase
- Modulares Design
- Absperrventile mit Membrantechnologie
- Geeignet für Eingangsdruck bis 100 bar
- Für den Einsatz mit Sauerstoff getestet
Typische Anwendungen
- Bauteiltests
- Kalibriersysteme
- Labor-Druckregelung
- Hochdruck-Probenahmesysteme
- Service- und Prüfausrüstung
Technische Daten
- Typ: einstufig
- Eingangsdruck P1: max. 300 bar
- Ausgangsdruck P2: 2 / 4 / 10 / 20 / 50 bar
- Materialien (siehe Bestellinfo für Reglergehäuse und Ventile)
- Ventilsitz (Regler): PCTFE
- Absperrventil: PEEK
- Membran (Regler): Hastelloy® C276
- Membran (Ventil): Hastelloy® C276
- O-Ring: Viton® (FKM)
- O-Ring (Option): Kalrez® (FFKM)
- Filter: SS 316L
- Temperaturbereich: -30℃ bis +74℃
- Leckrate (zur Atmosphäre): 1×10^-8 mbar l/s He
- Leckrate (über Sitz): 1×10^-6 mbar l/s He
- Durchflusskapazität (Ausgangsdruck 2/4/10/20 bar): Cv = 0.28
- Durchflusskapazität (Ausgangsdruck 35/50 bar): Cv = 0.08
- Gewicht: 4.5 ~ 6.9 kg
Abmessungen / Schema / Durchflussdiagramm
Illustrative schematische Zeichnung, Durchflussdiagramm und Maßzeichnungen werden mit den Produktbildern und Bestellinformationen bereitgestellt.
