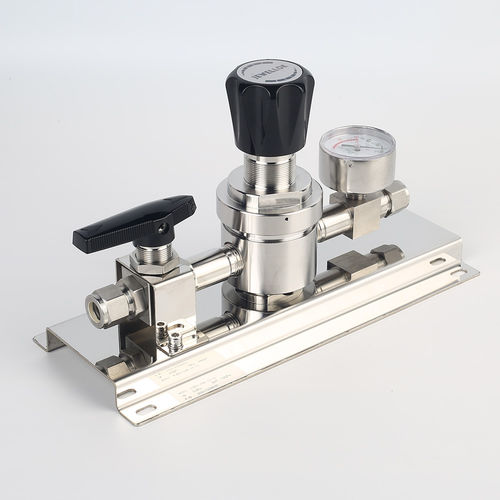

UHP-Gasstrasse JSR-1ETG-BV

Edelstahl

Übersicht
Die Wandanschluss-Gasbaugruppe JSR-1ETG-BV Serie vereint einen einstufigen Druckregler VSR-1EL und Membran-Absperrventile für präzise Druckregelung von hochreinen und Industriegasen. Für Wandmontage und modulare Installation ausgelegt, eignet sich die Einheit für Eingangsdruck bis 100 bar und ist für Sauerstoffeinsatz geprüft.

Hauptmerkmale

• Wandmontierte Entnahmepunkte
• VSR-1EL Serie einstufiger Regler
• Messing verchromtes Gehäuse und Deckel für inerte, reaktive, brennbare und oxidierende Gase (bis Grad 6.0)
• Gehäuse und Deckel aus Edelstahl 316L für korrosive Gase als Option
• Modulares Design für einfache Konfiguration und Wartung
• Membran-Absperrventile
• Geeignet für Eingangsdruck bis 100 bar
• Für den Einsatz mit Sauerstoff getestet

Typische Anwendungen

• Bauteilprüfung
• Kalibriersysteme
• Labor-Druckregelung
• Hochdruck-Probenahmesysteme
• Service- und Prüfausrüstung

Technische Daten
Typ: einstufig (single-stage)
Serie: JSR-1ETG-BV
Eingangsdruck P1: max. 100 bar
Ausgangsdruck P2: 2 / 4 / 10 / 20 / 50 bar
Materialien:
Gehäuse (Regler und Ventile): Messing verchromt oder SS 316L (siehe Bestellinfo)
Ventilsitz (Regler): PCTFE
Ventilsitz (Absperrventil): PTFE
Membran (Regler): Hastelloy® C276
Filter: SS 316L
Temperaturbereich: -30°C bis +74°C
Leckrate (in Atmosphäre): 1×10^-8 mbar l/s He
Leckrate (über Sitz): 1×10^-6 mbar l/s He
Durchflusskapazität: Cv = 0.07
Gewicht: 4,1–5,7 kg

Abmessungen
Abmessungen und schematische Zeichnungen sind in den Produktdiagrammen und dem Flussdiagramm enthalten, die diese Produktbeschreibung begleiten.

Bestellinformation

• Serie: JSR-1ETG-BV
• Reglermodell: VSR-1EL (einstufig)
• Ausgangsdruckoptionen: 2 / 4 / 10 / 20 / 50 bar
• Materialoptionen: Messing verchromt oder SS 316L
